2.3) Befestigung
Für die korrekte Montage müssen folgende Punkte überprüft werden:
C
1)
Vorsprung der Torsäule
_
2)
Bewegungswinkel
3)
Geschwindigkeit
4)
Kraft

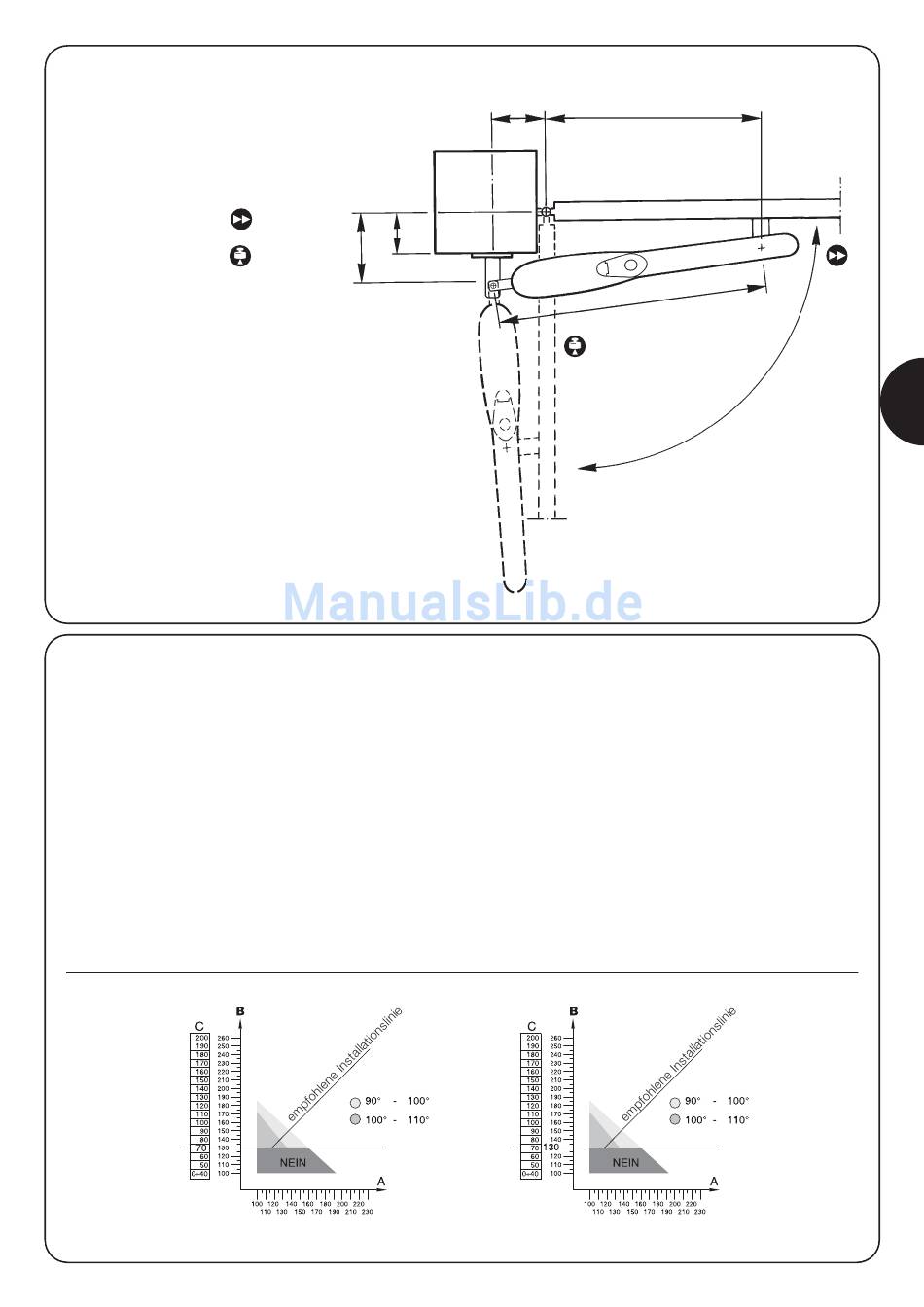

2.3.1) Positionieren des hinteren Bügels:
Die auszuführenden Schritte sind:
1.1 Den Wert C an Ort und Stelle messen (z.B. 70 mm).
1.2 Im Schaubild durch den Wert C des jeweiligen Modells MOBY
eine horizontale Linie ziehen (Abb.8).
1.3 Den Wert „B Minimum" mit Hilfe der soeben gezogenen
horizontalen Linie im Schaubild ermitteln (im Beispiel: 130 mm –
Abb.9). Der Bereich über dieser Linie enthält die zum
Positionieren des Bügels gültigen Punkte.
2 Der Bewegungswinkel, den das Tor ausführen kann, und die
Positionen der Bügel (A und B) stehen in einem bestimmten
Verhältnis, wie im Schaubild eines jeden Produktes gezeigt, wo
verschiedenfarbige Bereiche die zulässigen Höchstwinkel
darstellen.
Beispiel
Abb.8
C
B
3 Wir erinnern daran, dass innerhalb des ermittelten Bereichs die
horizontale Linie
A
E
D
Wenn man zum Beispiel das Tor um 100°÷110° öffnen will
(Abb.9), müssen A und B einen Punkt auf dem Schaubild
bestimmen, der zum Bereich mit der entsprechenden Farbe
gehört.
Kraft auf dem Tor und die Öffnungs- und Schließzeit zu den
Werten A und B direkt proportional sind und dass diese Werte für
einen linearen Betrieb untereinander ähnlich sein müssen, daher
der empfohlenen Installationslinie folgen.
horizontale Linie
Abb.9
D
_
39
