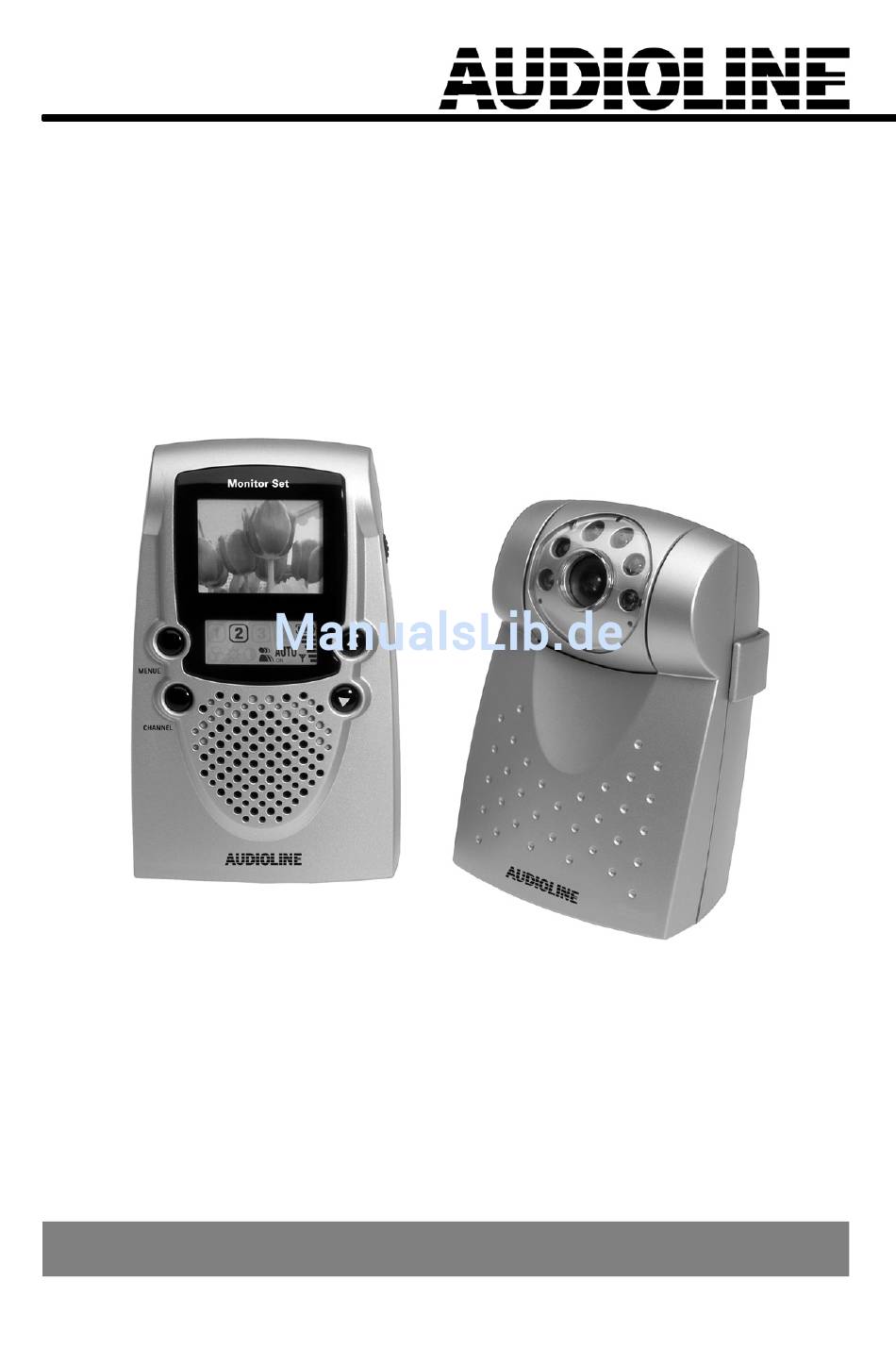

- Seite 1 Videoüberwachungsanlage Video Monitoring Set Bedienungsanleitung Operating Instructions Monitor Set...
- Seite 2 Monitor Set ..Bedienungsanleitung ..Operating Instructions...
-
Seite 3: Inhaltsverzeichnis
− Inhaltsverzeichnis − Allgemeine Hinweise ....Bestimmungsgemäße Verwendung ... . Sicherheitshinweise ......Hinweise zur Entsorgung . -
Seite 4: Allgemeine Hinweise
Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. Bestimmungsgemäße Verwendung Das Monitor Set wurde entwickelt zur Überwachung von Räumen. Der Sender übermittelt von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestimmungsgemäß. - Seite 5 − Allgemeine Hinweise − Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn− oder Signaltöne von Atmungs− oder Herztonüberwachungsgeräten können nicht übertragen werden. Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen. Die Geräte sind für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 10 °C bis 30 °C ausgelegt.
-
Seite 6: Hinweise Zur Entsorgung
− Allgemeine Hinweise − Hinweise zur Entsorgung Die Umsetzung europäischen Rechtes in nationale Gesetze und Verordnungen verpflichtet Sie zur sachgerechten Entsorgung von Gebrauchsgütern. Dies dient dem Schutz von Personen und Umwelt. Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Batterien getrennt vom Hausmüll zu entsorgen sind. -
Seite 7: Bedienelemente
− Bedienelemente − Bedienelemente Sender 1. Mikrofon 2. Objektiv 3. Anschlussbuchse Netzteil 4. Kontrollleuchte Ein/Aus 5. Betriebsschalter 6. Kanalschalter Empfänger 7. Lautstärkeregler 8. Taste Auf" 9. Taste Ab" 10. Lautsprecher 11. TV Ausgangsbuchse (Rückseite) 12. Anschlussbuchse Netzteil (Rückseite) 13. Channel Taste 14. -
Seite 8: Inbetriebnahme
− Inbetriebnahme − Inbetriebnahme Sicherheitshinweise Hinweis: Lesen Sie vor der Inbetriebnahme unbedingt die Allgemeinen Hinweise" in Kapitel 1 dieser Bedienungsanleitung. Verpackungsinhalt prüfen Zum Lieferumfang gehören: ein Sender ein Empfänger ein Halteclip zwei Netzteile zwei Akku−Packs ein Klettband ein Audio−/ Videokabel eine Bedienungsanleitung Sender anschließen (Netzbetrieb) Hinweis: Achten Sie auf die Verwendung des richtigen... -
Seite 9: Empfänger Anschließen (Netzbetrieb)
− Inbetriebnahme − Empfänger anschließen (Netzbetrieb) Hinweis: Achten Sie auf die Verwendung des richtigen Netzteils. Der Empfänger darf nur mit dem Netzteil betrieben werden, das eine Ausgangsleistung von 1000mA hat (gerader Hohlstecker). 1. Öffnen Sie das Batteriefach auf der Rückseite des Empfängers. -
Seite 10: Betrieb Am Fernsehgerät
− Inbetriebnahme − 2. Stecken Sie in jedes Bohrloch einen Dübel (Durchmesser 5 mm). 3. Drehen Sie in jeden Dübel eine Schraube (Durchmesser 4 mm). Hinweis: Der Abstand zwischen Schraubenkopf und Wand sollte ca. 3 mm betragen. 4. Schieben Sie das jeweilige Gerät mit den Aussparungen über die Schraubenköpfe und ziehen es leicht nach unten. -
Seite 11: Bedienung
− Bedienung − Bedienung Hinweis: Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger. Der Sender 4.1.1 Sender ein−/ ausschalten Hinweis: Positionieren Sie den Sender außerhalb der Reichweite von Kindern! Legen Sie das Sendeteil niemals in das Bett oder in den Laufstall eines Babys! 1. -
Seite 12: Der Empfänger
− Bedienung − Der Empfänger 4.2.1 Empfänger ein−/ ausschalten 1. Drehen Sie den Lautstärkeregler in Richtung ON", der Empfänger wird eingeschaltet. Regeln Sie die gewünschte Lautstärke am Lautstärkeregler. 2. Drücken Sie mehrmals die Taste Channel", bis der gleiche Kanal (1−3) wie am Sender ausgewählt ist. Der aktuelle Kanal wird im Display angezeigt. -
Seite 13: Auto Funktion Ein−/Ausschalten
− Bedienung − 6. Drücken Sie die Taste y oder z um die Farbsättigung zu regulieren. 7. Drücken Sie die Taste MENUE". Die Einstellung ist abgeschlossen. Hinweis: Wenn Sie im Menü für 15 Sekunden keine Taste betätigen, wird das Menü geschlossen. Wenn Sie das Menü... -
Seite 14: Fehlerbeseitigung
− Fehlerbeseitigung − Fehlerbeseitigung Haben Sie Probleme mit Ihrem Monitor Set, kontrollieren Sie bitte zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich auch an unsere Hotline unter Tel. 0180 5 00 13 88 (Kosten Telekom bei Drucklegung: 12ct/min) wenden. - Seite 15 − Fehlerbeseitigung − Rauschen − Die Akkuleistung ist zu gering. − Der Sender und der Empfänger sind nicht auf den gleichen Kanal einge- stellt. Fremdempfang − Ein Gerät in Ihrer Nähe verwendet den gleichen Kanal. Weichen Sie auf den anderen Kanal aus. Bild−...
-
Seite 16: Wichtige Informationen
− Wichtige Informationen − Wichtige Informationen Technische Daten Merkmal Wert Reichweite Bis zu 50 Meter unter optimalen Be- dingungen. In Gebäuden wird die Reichweite durch Wände, Türen usw. verringert. Stromversorgung Netzteil DC 6V/1000mA oder Empfänger Akku−Pack 3x AA Ni−Mh 3,6V 1600 Stromversorgung Netzteil DC 6V/800mA oder Sender... -
Seite 17: Garantie
− Wichtige Informationen − Garantie AUDIOLINE − Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Standard−Akkus oder Akkupacks. -
Seite 18: Konformitätserklärung
1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE−Zeichen auf dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de. - Seite 19 − Contents − General Information ....Intended use ....... Safety information .
-
Seite 20: General Information
− General Information − General Information Please read this operating instruction manual thoroughly. If you have any queries, please contact our service hotline 0180 5 00 13 88 (cost via Telekom at time of going to print: 12 ct/min). Under no circumstances open the devices or complete any repair work yourself. - Seite 21 − General Information − The devices are not intended for medical purposes. Warning and signal tones from respiratory or heartbeat monitoring equipment are not transmitted. Do not use the equipment in potentially explosive areas. The devices are designed for use in protected rooms with a temperature range from 10 °C to 30 °C.
-
Seite 22: Information On Disposal
− General Information − Information on disposal The implementation of European law in national laws and directives obliges you to dispose of consumable goods appropriately. This serves to protect both persons and the environment. The adjacent symbol indicates that electrical and electronic apparatus no longer required must be disposed of separate from domestic waste. -
Seite 23: Operating Elements
− Operating Elements − Operating Elements Transmitter 1. Microphone 2. Lens 3. Power adapter plug connection socket 4. Power control lamp on/off 5. Operating mode switch 6. Channel switch Receiver 7. Volume control 8. UP" button 9. DOWN" button 10. Loudspeaker 11. -
Seite 24: Starting Up
− Starting Up − Starting Up Safety Information Hinweis: It is essential to read the General Information" in Chapter 1 at the beginning of this manual before starting up. Checking the package contents The package contains: a transmitter a receiver a holding clip two power adapter two battery packs... -
Seite 25: Connecting The Receiver (Mains Operation)
− Starting Up − 6. Connect the power adapter plug to a power outlet (230 V). The battery pack is then charged. When charging the battery pack for the first time, we recommend a charging time of 24 hours. Connecting the receiver (mains operation) Hinweis: Ensure to use the correct power adapter plug. -
Seite 26: Operation On A Television Set
− Starting Up − 1. Drill two holes (5 mm diameter) 30 mm apart and horizontal to each other. 2. Insert a dowel (5 mm diameter) in each hole. 3. Insert a screw (4 mm diameter) in each dowel. Hinweis: Leave approx. 3 mm from the head of the screw to the wall. -
Seite 27: Operation
− Operation − Operation Hinweis: Check the transmitter and receiver are working properly each time before the equipment is put into operation. Transmitter 4.1.1 Switching the transmitter on /off Hinweis: Position the transmitter out of reach of children! Never lay the transmitter in a baby’s bed or playpen. 1. -
Seite 28: Receiver
− Operation − Receiver 4.2.1 Switching the receiver on /off 1. Turn the volume control towards ON", the receiver is switched on. Regulate the volume to that required using the volume control. 2. Press the CHANNEL" button as often as necessary until the same channel (1−3) is set as that on the transmitter. -
Seite 29: Switching The Auto Function On/Off
− Operation − 5. Press the MENUE" button. The icon appears in the display. 6. Press the y or z button to regulate the colour intensity. 7. Press the MENUE" button. The settings are completed. Hinweis: If the menu is activated and no input is made for a period of 15 seconds, the menu is closed. -
Seite 30: Troubleshooting
− Troubleshooting − Troubleshooting If you experience problems with the Monitor Set, please refer to the information below first of all. In the case of technical problems, you can also contact our hotline service, tel. 0180 5 00 13 88 (cost via Telekom at time of going to print: 12 ct/min). - Seite 31 − Troubleshooting − Noise − Battery power is too low. − Transmitter and receiver are not switched to the same channel. Reception on − A device nearby is using the same external device channel. Switch to another channel. Picture but no −...
-
Seite 32: Important Information
− Important Information − Important Information Technical data Feature Value Range Up to 50 meters under optimum conditions. Range is reduced in buil- dings through walls, doors etc. Power supply Power adapter plug 6 VDC/1000 mA receiver or battery pack 3x AA Ni−Mh 3.6V 1600 mAh Power supply Power adapter plug 6 VDC/800 mA... -
Seite 33: Guarantee
− Important Information − Guarantee AUDIOLINE equipment is produced and tested according to the latest production methods. The implementation of carefully chosen materials and highly developed technologies ensure trouble−free functioning and a long service life. The terms of guarantee do not apply to the standard batteries or power packs used in the products. -
Seite 34: Declaration Of Conformity
Conformity with the above mentioned directive is confirmed by the CE symbol on the device. To view the complete Declaration of Conformity, please refer to the free download available on our web site www.audioline.de. -
Seite 35: Important Notes On The Guarantee
Important Notes on the Guarantee Important Notes on the Guarantee The period of guarantee for the AUDIOLINE product begins on the date of purchase. Rights to claims under the terms of guarantee relate to deficiencies resulting from material or production faults. Rights to claims under the terms of guarantee are annulled following intervention by the purchaser or third parties. -
Seite 36: Wichtige Garantiehinweise
Wichtige Garantiehinweise Die Garantiezeit für Ihr AUDIOLINE − Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material− oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches...
