UX-V3(EN)-ger.fm Page 3 Wednesday, July 21, 1999 11:18 AM
VORSICHT: Stellen Sie alle Verbindungen her, bevor Sie die Anlage am Netz anschließen.

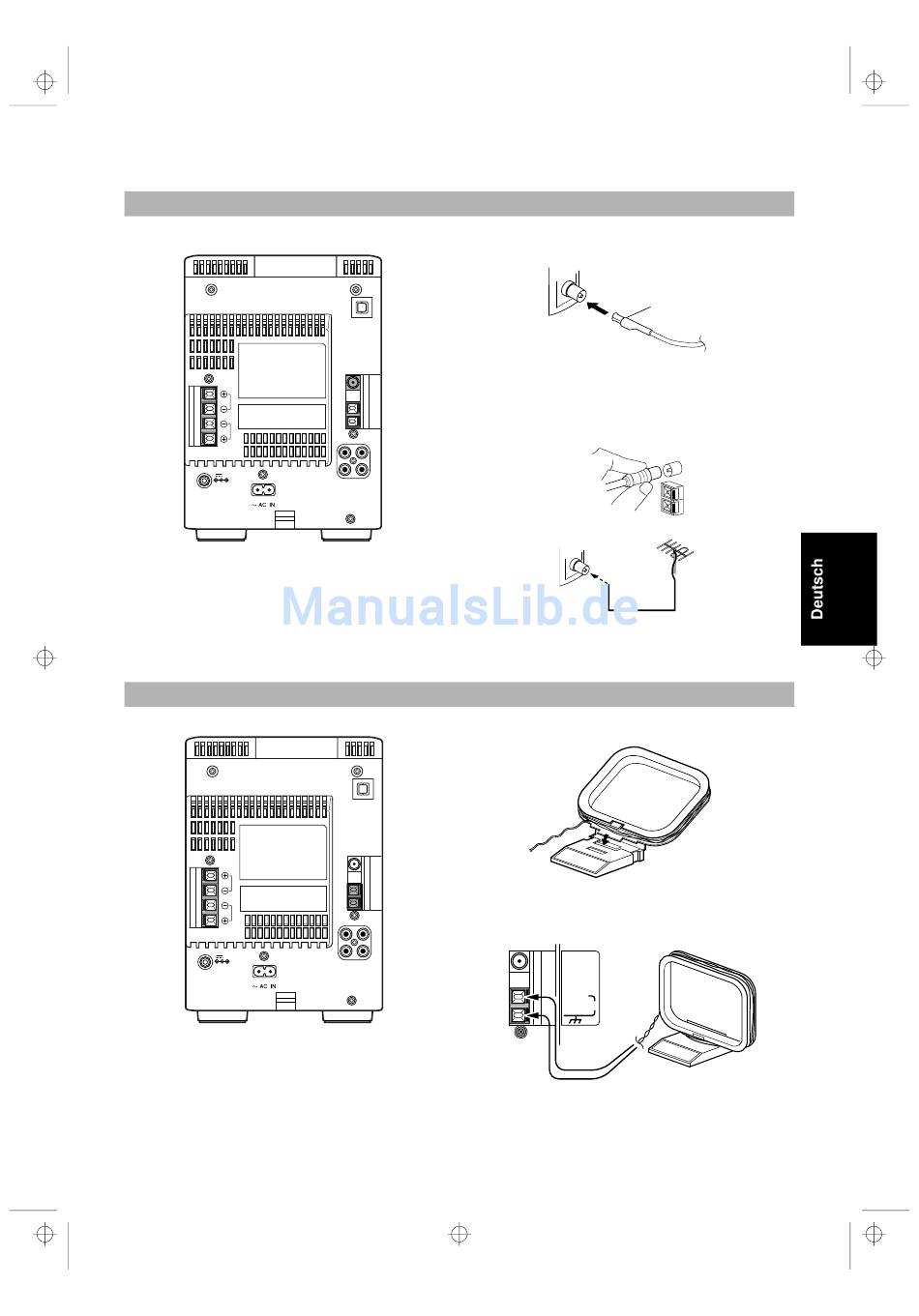

Anschließen der UKW-Antenne
L
R
12V
DC IN
Anschließen der MW/LW (AM)-Antenne
L
R
12V
DC IN
VORSICHT: Um störendes Rauschen zu vermei-
den, stellen Sie Antennen möglichst weit entfernt
von der Anlage, den Anschlußkabeln und dem
Netzkabel auf.
Benutzung der mitgelieferten Drahtantenne
OPTICAL
DIGITAL OUT
Verwendung des Koaxialanschlusses (Nicht
mitgeliefert)
Es sollte eine 75-Ohm-Antenne mit Koaxialanschluß (IEC oder
DIN 45 325) am 75-Ohm-FM-Anschluß COAXIAL angeschlossen
werden.
R L
Schließen Sie bei schlechtem Empfang eine Außenantenne an.
Hinweis: Bevor Sie ein 75-Ohm-Koaxialkabel (Zuleitung zur Au-
OPTICAL
DIGITAL OUT
Verbinden Sie die AM-Ringantenne mit dem Standfuß, indem Sie
die Kunststoffzungen des Antennenrings in den Schlitz des Stand-
fußes drücken, bis sie einrasten.
R L
UKW-Drahtantenne (mitgeliefert)
UKW-Außenantenne
Koaxialkabel
ßenantenne) anschließen, ziehen Sie die mitgelieferte
UKW-Drahtantenne aus dem Gerät.
AM-Ringantenne (mitgeliefert)
ANTENNA
FM (75Ω)
COAXIAL
AM EXT
AM LOOP
Den Ring drehen, bis der Empfang am besten ist.
(nicht mitgeliefert)
3
