- Seite 1 Betriebsanleitung Digitalanzeige, Typ DI30 V2.1 11/2010 WIKA Betriebsanleitung DI30 WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg/Germany Phone (+49) 93 72/132-0 (+49) 93 72/132-406 info@wika.de E-Mail www.wika.de...
- Seite 2 Beachten Sie auch die nachfolgenden Warnungen und Bemerkungen. Bei Missachtung kann es zu Fehlfunktionen und schweren Personen- und/oder Sachschäden kommen. • Die Spezifikationen der Digitalanzeige DI30 und der Inhalt der Betriebsanleitung entsprechen dem derzeitigen Stand der Technik. Änderungen und den Austausch von Werkstoffen behalten wir uns vor.
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Digitalanzeige DI30 Inhaltsverzeichnis Kurzbeschreibung ....................4 Sicherheitshinweise ..................... 5 2.1. Bestimmungsgemäße Verwendung ................ 5 2.2. Kontrolle des Gerätes ..................... 5 2.3. Installation ....................... 5 2.4. Installationshinweise ....................5 Montage ......................... 6 3.1. Montage im Schalttafelausschnitt ................6 3.2. Demontage ......................6 Elektrischer Anschluss .................. -
Seite 4: Kurzbeschreibung
Betriebsanleitung Digitalanzeige DI30 1. Kurzbeschreibung Mit der Digitalanzeige DI30 können Normsignale DC 0/4 … 20 mA oder DC 0 … 5/10 V gemessen werden. Das 4-stellige Display zeigt die Messwerte, bzw. den skalierten Wert der Messgröße an. Während der Programmierung dient das Display der Rückmeldung der eingestellten Werte und der Benutzerführung. -
Seite 5: Sicherheitshinweise
Bitte lesen Sie die Bedienungsanleitung vor der Installation durch und bewahren Sie diese Anleitung als künftige Referenz auf. 2.1. Bestimmungsgemäße Verwendung Die DI30 ist für die Auswertung und Anzeige von Sensorsignalen bestimmt. Mit den Schaltausgängen ist es möglich einfache Steuerungsaufgaben zu realisieren. Gefahr! Bei nicht bestimmungsgemäßer Verwendung oder Bedienung kann es zu... -
Seite 6: Montage
Betriebsanleitung Digitalanzeige DI30 3. Montage Die DI30 ist für die Montage in einer Schalttafel vorgesehen. Vor der Montage muss ein entsprechender Einbauausschnitt vorhanden sein. Die Abmessungen und Toleranzen sind den technischen Daten zu entnehmen. Auf der Vorderseite der DI30 befinden sich die Bedien- und Anzeigeelemente. An den Seiten befinden sich Befestigungselemente, mit denen das Gerät in der Tafel fixiert wird. -
Seite 7: Elektrischer Anschluss
Eingangssignal und die Messumformerversorgung angeschlossen. 4.2.1. Eingang für Normsignale An den Klemmen 10 bis 12 wird das Eingangssignal angeschlossen. Die DI30 besitzt einen Spannungseingang und einen Stromeingang, an denen die meisten gebräuchlichen Sensoren mit Normsignalausgang angeschlossen werden können. Der Eingang ist galvanisch von der Versorgungsspannung (bzw. -
Seite 8: Anschlussbeispiele
Betriebsanleitung Digitalanzeige DI30 4.3. Anschlussbeispiele Im Folgenden finden Sie einige Anschlussbeispiele, in denen praxisnahe Anwendungen dargestellt sind. Aus den verschiedenen Darstellungen können Anschlussvarianten kombiniert werden. Messung eines Stromsignals (4 … 20 mA) von einem 2-Leiter-Messumformer, unter Verwendung der Messumformerversorgung. Messung eines Spannungssignals (0 … 5 V oder 0 … 10 V) von einem 3-Leiter- Messumformer, unter Verwendung der Messumformerversorgung DC 24 V. -
Seite 9: Bedienung

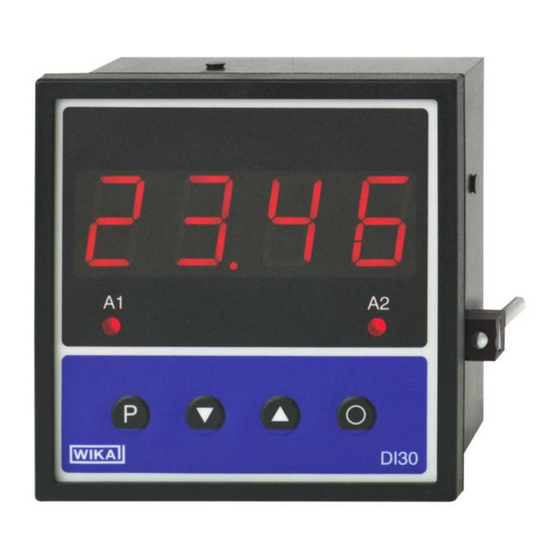

Nulltaste Schaltpunktanzeige 1-2 Siebensegmentanzeige Frontansicht Die DI30 verfügt über vier Tasten, mit denen Sie das Gerät parametrieren und verschiedene Funktionen während des Betriebs aufrufen können. 1 Programmtaste Mit der Programmtaste wird der Programmiermodus aufgerufen, bzw. im Programmiermodus verschiedene Funktionen durchgeführt. -
Seite 10: Einschalten
Betriebsanleitung Digitalanzeige DI30 5.2. Einschalten Nach Abschluss der Installation prüfen Sie bitte noch einmal alle elektrischen Verbindungen auf deren korrekten Anschluss. Dann können Sie das Gerät durch Anlegen der Hilfsenergie in Betrieb setzen. 5.3. Startsequenz Während des Einschaltvorgangs wird für ca. 1 Sekunde ein Segmenttest durchgeführt, wobei alle LEDs der Front (einschließlich Alarm-LEDs) angesteuert werden. -
Seite 11: Optische Rückmeldung Anzeigeblinken
Betriebsanleitung Digitalanzeige DI30 Arbeitsstrom Beim Arbeitsstrom ist der Alarmausgang unterhalb der Schaltschwelle aus (abgefallen) und wird mit Erreichen der Schaltschwelle eingeschaltet (angezogen). Ruhestrom Beim Ruhestrom ist der Alarmausgang unterhalb der Schaltschwelle eingeschaltet (angezogen) und wird mit Erreichen der Schaltschwelle abgeschaltet (abgefallen). -
Seite 12: Programmierung
Auf der Anzeige werden die Programmnummern (PN) rechtsbündig als 3-stellige Zahl mit einem vorangestellten P dargestellt. Anzeige von z.B. Programmnummer 0 6.1. Programmierablauf Die gesamte Programmierung der DI30 erfolgt gemäß den nachfolgend beschriebenen Schritten. Wechsel in den Programmiermodus Ein Wechsel in den Programmiermodus erfolgt durch Betätigen der Taste [P]. Das Gerät springt dadurch auf die niedrigste freigegebene Programmnummer. -
Seite 13: Wechsel Vom Programmier- In Den Betriebs-Modus
Betriebsanleitung Digitalanzeige DI30 Ändern eines Parameters Nach dem Wechsel zum Parameter blinkt in der Anzeige die niederwertigste Stelle des jeweiligen Parameters. Über [▲] oder [▼] kann der Wert verändert werden. Um zur nächsten Stelle zu gelangen, muss die [P]-Taste kurz betätigt werden. Ist die höchstwertige Stelle eingestellt und mit [P] bestätigt, wechselt das Blinken wieder auf die niederwertigste... -
Seite 14: Messeingang
Betriebsanleitung Digitalanzeige DI30 6.2. Messeingang Die DI30 ist mit einem Messeingang für Normsignale ausgestattet, der es erlaubt, normierte Signale (z.B. 4 … 20 mA) marktüblicher Messumformer direkt zu messen. 6.2.1. Werkskalibration Dazu sind im Gerät verschiedene Sensorwerte für 0 … 10 V, 0 … 5 V, 0 … 20 mA und 4 …... - Seite 15 Betriebsanleitung Digitalanzeige DI30 14,7 73,5 75,0 20,0 100,0 100,0 - 15 - V 2.1 11/2010...
-
Seite 16: Geräteparameter
Betriebsanleitung Digitalanzeige DI30 7. Geräteparameter Die DI30 verfügt über eine Anzahl von Geräteparametern, mit denen sich die Funktion der Anzeige an die jeweilige Messaufgabe anpassen lässt. Wegen der großen Zahl dieser Einstellungen und der nur begrenzten Darstellungsmöglichkeit auf der 7-Segmentanzeige, wurden diese Parameter durchnummeriert. -
Seite 17: Messzeit Pn14
Das unter PN52 eingestellte Userlevel ist aktiviert, solange der unter PN51 gespeicherte Sperrcode und der unter PN50 eingegebene Freischaltcode nicht übereinstimmen. Bei Auslieferung der DI30 sind beide Codes auf die Werte 0000 eingestellt, wodurch die Programmiersperre deaktiviert ist. Zur Aktivierung des eingestellten Userlevels muss unter der PN51 eine vierstellige Zahl als Sperrcode eingegeben und durch Betätigen der Taste [P] für ca. -
Seite 18: Zuordnen Von Funktionen Der Nulltaste Pn54
Betriebsanleitung Digitalanzeige DI30 7.9. Zuordnen von Funktionen der Nulltaste PN54 Durch Drücken der Nulltaste [O] können Funktionen wie z.B. TARA und HOLD ausgelöst werden oder eine Offsetverschiebung vorgegeben werden. Bei Zuordnung von TARA muss die Taste für mind. 1 Sekunde gedrückt werden, wobei das Gerät durch Anzeigen von „0000“... -
Seite 19: Programmnummerntabelle
Betriebsanleitung Digitalanzeige DI30 8. Programmnummerntabelle In der folgenden Programmnummerntabelle sind alle Programmnummern (PN) mit Funktion, Wertebereich, Defaultwerten und Userlevel aufgelistet. PN Funktion Wertebereich Def- User- ault level Kanal 1 Messeingang Strom, Spannung 0 = Sensorkalibration Die Parameter 1 bis 4 greifen auf die 1 = 0 ... - Seite 20 Betriebsanleitung Digitalanzeige DI30 Alarmausgang 1 Alarmausgang 1 0 = deaktviert 1 = aktiviert Schaltschwelle -999 ... 9999 1000 Hysterese 1 ... 9999 Betriebsart Ruhestrom / Arbeitsstrom 0 = Ruhestrom 1 = Arbeitsstrom 0 … 1000 Sekunden Schaltverzögerung in Sekunden Verzögerungsart 0 keine 1 Einschaltverzögerung...
-
Seite 21: Technische Daten
Betriebsanleitung Digitalanzeige DI30 9. Technische Daten Gehäuse Abmessungen 96 x 96 x 75 mm (B x H x T) einschließlich Steckklemmen Einbautiefe 49 mm reine Gehäusetiefe 69 mm einschließlich Steckklemmen +0,6 +0,6 Einbauausschnitt 91,0 x 91,0 Wandstärke bis 10 mm Befestigung über Schrauben fixierbare Befestigungselemente... - Seite 22 Betriebsanleitung Digitalanzeige DI30 Netzteil AC 230 V, 50/60 Hz, 10 % Versorgungsspannung (galvanisch getrennt) oder optional AC 115 V, 50/60 Hz, 10 % Leistungsaufnahme max. 8 VA Speicher Parameterspeicher EEPROM Datenerhalt > 20 Jahre Umgebungsbedingungen Arbeitstemperatur 0 ... 60 °C Lagertemperatur -20 ...
-
Seite 23: Fehlerbehebung
Betriebsanleitung Digitalanzeige DI30 10. Fehlerbehebung Im Folgenden sind Maßnahmen und Vorgehen zur Behandlung von Fehlern und deren mögliche Ursachen aufgelistet. 10.1. Fragen und Antworten Das Gerät zeigt permanent Überlauf an. „ ¯ ¯ ¯ ¯ “ Der Eingang hat einen sehr großen Messwert, überprüfen Sie die Messstrecke. - Seite 24 Betriebsanleitung Digitalanzeige DI30 Notizen - 24 - V 2.1 11/2010...
