Wandmontage des Plasmabildschirms (optional)
1- Um den Plasmabildschirm an der Wand zu montieren, entfernen Sie zuerst den Standfuß
(Abb. 1). Drehen Sie die vier Schrauben (M5 x 12) heraus, mit denen der Fuß am Bild-
schirm befestigt ist, und entfernen Sie den Standfuß.
Das Plasma-Fernsehgerät kann mit oder ohne Lautsprecher an der Wand befestigt wer-
den.
2- Montieren Sie den Wandträger mit vier Wanddübeln (M10 x 50) und vier Schrauben (M7 x
60) gemäß Abbildung 2 an der Wand.
Wählen Sie zunächst den Platz aus, an dem der Bildschirm befestigt werden soll. Richten
Sie den Wandträger waagerecht an der Wand aus, und markieren Sie die beiden
Montagepunkte mit einem Bleistift. Bohren Sie die Löcher für die Kunststoffdübel, und be-
festigen Sie den Wandträger mit zwei Schrauben (M7 x 60) an der Wand.
3- Heben Sie den Plasmabildschirm an, und hängen Sie ihn mit den beiden Aufhänge-
schrauben auf der Rückseite des Bildschirms in den Löchern am Wandträger ein.
Montage der Lautsprecher (optional)
Wenden Sie den Plasmabildschirm auf die Rückseite, und stellen Sie ihn auf eine feste Ober-
fläche, z.B. auf einen Tisch (Abb. 3). Stellen Sie die Lautsprecher rechts und links neben dem
Bildschirm ab. Richten Sie die Lautsprecherhalterungen (je zwei am linken und zwei am rech-
ten Lautsprecher) mit den Bohrungen am Plasmabildschirm aus, und befestigen Sie jede
Halterung mit vier Schrauben (5 x 15) an Lautsprecher und Bildschirm. Schließen Sie die Laut-
sprecher mit den Lautsprecherkabeln an der Plasmabox an.
LAUTSPRECHER RECHTS
SCHRAUBEN
3X12
SCHRAUBEN
3X12

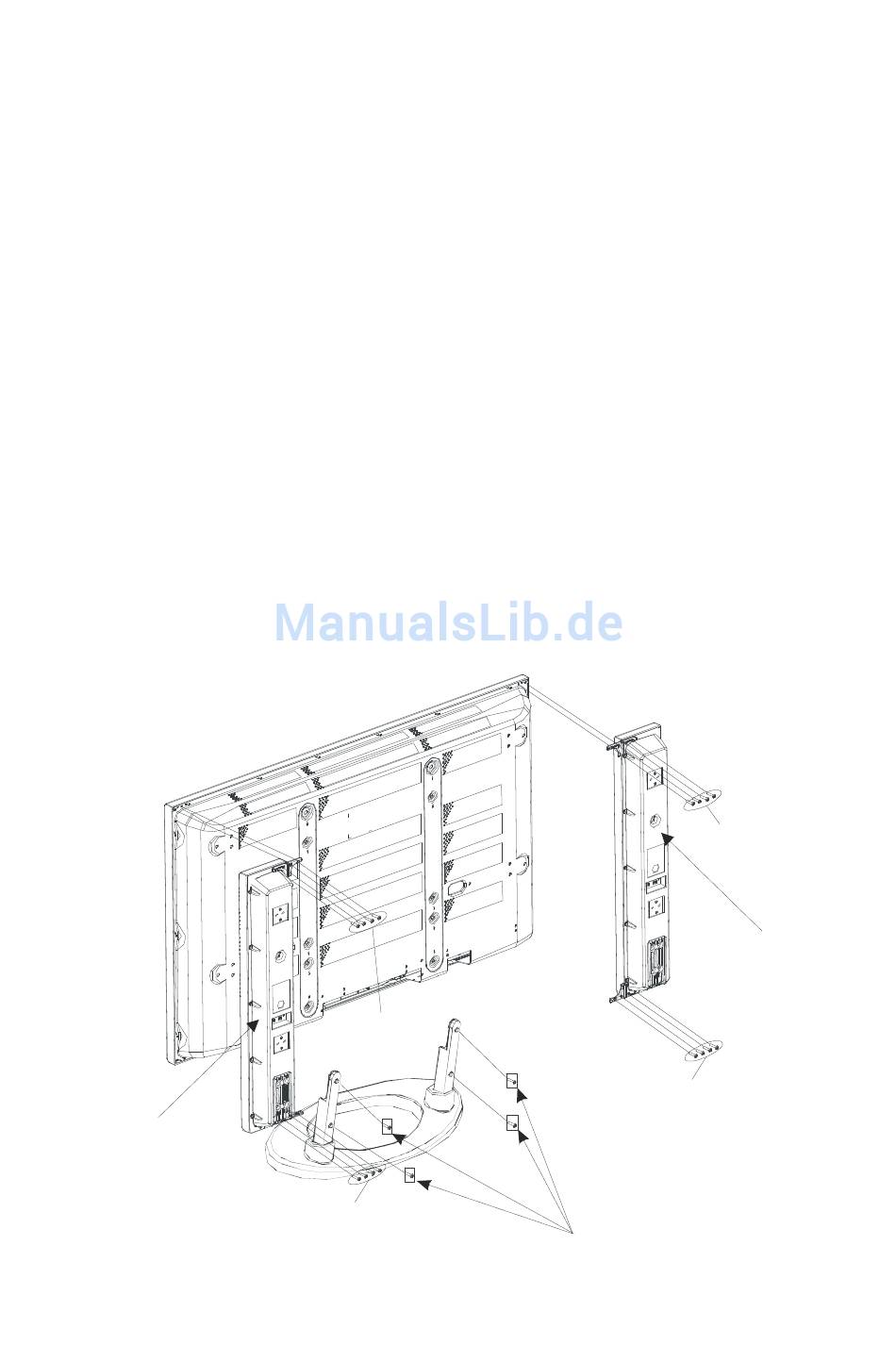

ABBILDUNG 1
- 5 -
LAUTSPRECHER LINKS
SCHRAUBEN
3X12
SCHRAUBEN
M5X12
SCHRAUBEN
3X12
