MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
Technische Änderungen vorbehalten / Stand Juli 2013
FÜR VALETTA GANZMETALL-RAFFSTORE
5.1
5.2
5.3
5.4
5.5
5.6
SW 5

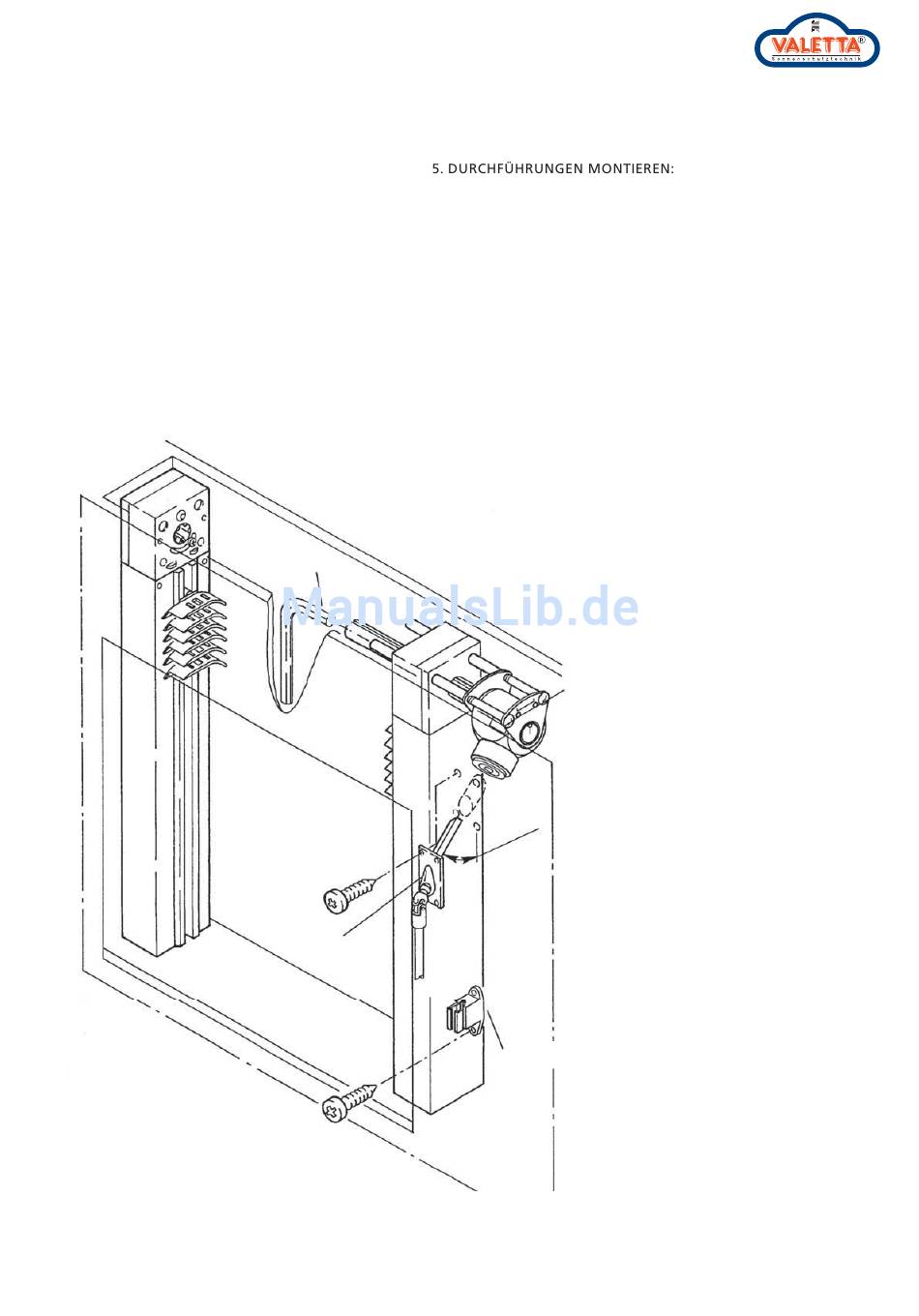

Durchführung
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
Lage des Durchführungsloches entsprechend g-Mass und
Neigung des 4-Kantes ca. 45° anzeichnen und Loch bohren.
- Ø 25 bei Platte 32 mm
- Ø 20 bei Platte 27 mm
ACHTUNG: Fenster muss min. 90° geöffnet werden können.
Lände des 4-kant bestimmen. 4-Kant 3 mm kürzer als
gemessen absägen, entgraten.
Durchführung mit Kurbelstange verstiften und mit Ring
sichern.
Durchführung montieren
Kurbelhalter montieren
Haltewellen mit Stiftschlüssel 5 mm anziehen und Klemme
gegen Verschieben sichern.
ca. 45°
Kurbelhalter
9 / 13
