MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
8 / 13
FÜR VALETTA GANZMETALL-RAFFSTORE

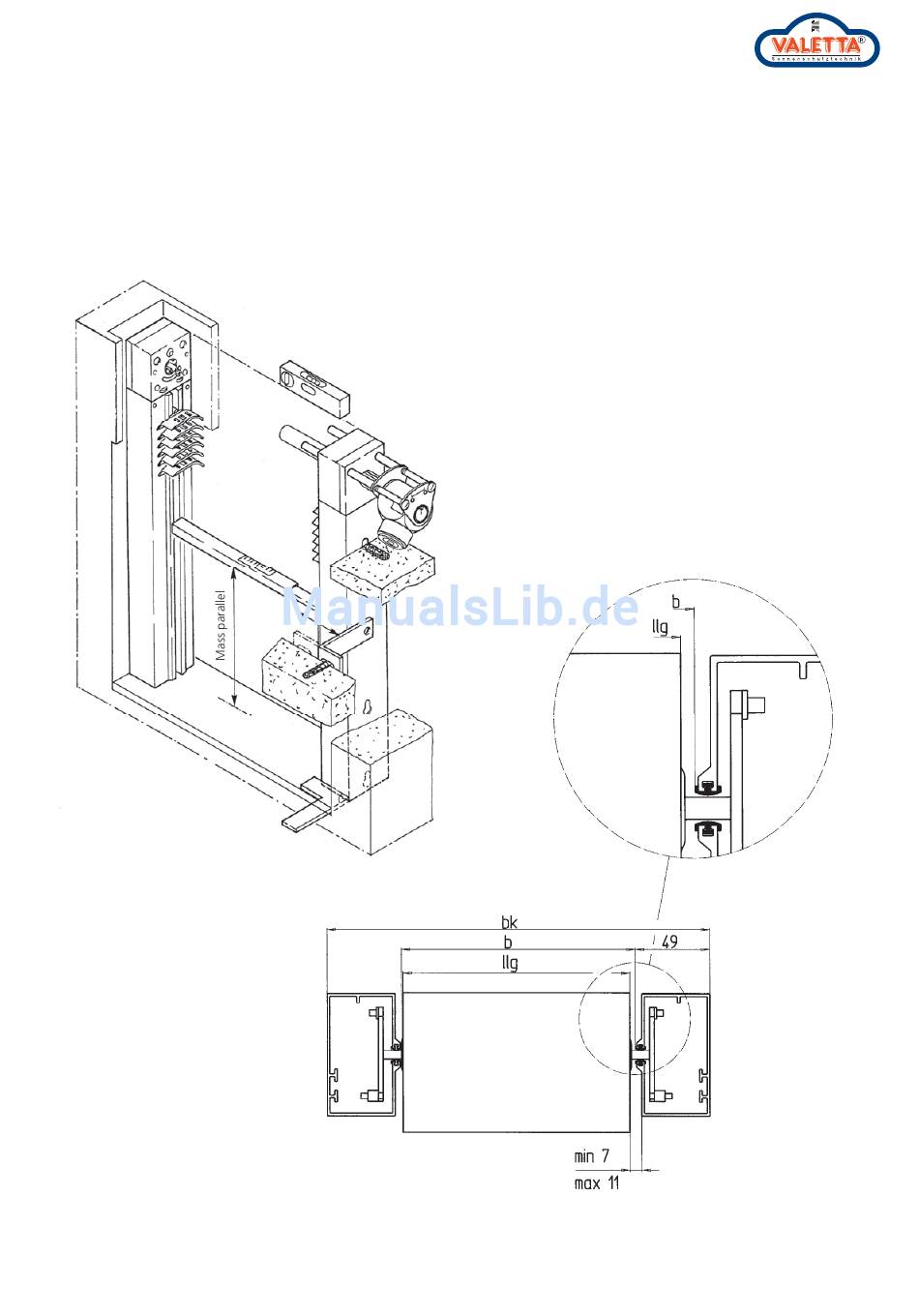

4. FÜHRUNGEN ANSCHRAUBEN b-MASS MESSEN:
4.1
Führungen an vormontierte Schrauben einhängen.
4.2
Höhenposition beider Führungen einstellen.
4.3
Befestigungsschrauben in beiden Führungen
definitv anziehen.
4.4
b-Mass für Lamellen messen (siehe Skizze)
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
b = bk – 98
llg = bk – 105
oder b - 7
Kontrollmaß zur Ermittlung
des Lamellenspiels.
Kontrolle oben und unten!
Technische Änderungen vorbehalten / Stand Juli 2013
