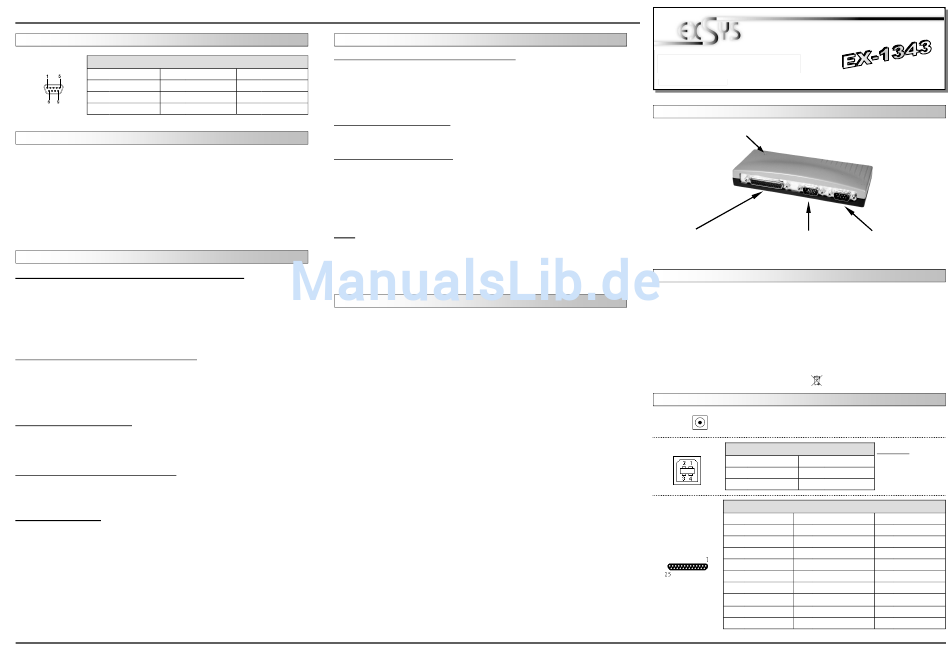

EX
EX-
EX
-
-
1343
1343
1343
ANSCHLÜSSE
DB 9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
1
CDC
4
2
RXD
5
3
TXD
6
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei Unklarheiten
halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse.
2.
Stecken Sie jetzt den Stromanschluss des optional mitgelieferten Netzteils an die 5Volt
Buchse an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
3.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-
Buchse an Ihrem PC.
TREIBER INSTALLATION
Windows 98/ ME/ 2000/ XP/ Server 2000/ Server 2003
Windows erkennt automatisch ein neues "USB Serial Device und USB Parallel Device". Legen
Sie die Treiber CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch
nach dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld "Quelldatei Pfad etc."
ein. Die Treiber liegen dann in den Verzeichnis: "D:\USB_to_IO\USB_to_Serial\(32_64bit)
Win7_8_XP_Vista_2008_2003_2000_98_ME" für die Seriellen Ports und
"D:\USB_to_IO\USB_to_Parallel\Win98_ME_2K_XP" für den Parallelen Port.
Sollte Windows noch weitere Geräte erkennen wiederholen sie bitte die oben beschriebenen
Schritte.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf
>OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" neue Einträge z.B. „USB Parallel Port (LPT3)" und „USB Serial Port (COM5)" oder
unter „Universeller Serielle Bus Controller" die Einträge „USB Parallel Converter" und
„USB Serial Converter" sehen. Wenn Sie diese oder ähnliche Einträge sehen, sind die USB
Module korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier
können
sie
auch
die
Port
Nummer
ändern,
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen LPT1 bis 3 wählen! Oder
klicken sie z.B. auf >COM3< >Anschlusseinstellung< und >Erweitert<. Sie können dann zwi-
schen COM3 bis 256 wählen!
INSTALLATION DER PERIPHERIEGERÄTE
Die Seriellen Ports, des USB Moduls kann nun auf die Maximale Baudrate von 115.2Kbaud
eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port (COM5)< öffnen. Hier
können Sie z.B. Baudrate, Stoppbits usw. eintragen.
Windows Vista/ 7/ 8
Windows erkennt automatisch eine neue "USB Serial Device". Legen Sie die Treiber CD in Ihr
CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht nach dem Treiber suchen. Sondern
öffnen sie folgenden Pfad auf der CD: "D:\USB_to_IO\USB_to_Serial\(32_64bit)
Win7_8_XP_Vista_2008_2003_2000_98_ME". Starten sie nun die Datei
"PL2303_Prolific_DriverInstaller_v1.5.0" und folgen sie den Anweisungen der Installations
Software bis zum Ende. Starten sie jetzt den Rechner neu. Nach dem Neustart wird das Modul
automatisch von Windows erkannt und installiert.Windows erkennt ausserdem automatisch eine
neue "USB Parallel Device" und Installiert diese. Es werden keine Treiber benötigt da diese
bereits im Windows integriert sind. Starten sie anschließend den Rechner neu.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1343
1343
1343
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS
Klicken Sie auf das "Start Windows Logo" und geben sie "compmgmt.msc" in das Feld
Signal
Pin
Signal
>Suche Starten< ein und wählen sie den Eintrag compmgmt oben unter Programme aus der
Liste aus. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM
DTR
7
RTS
und LPT)" neue Einträge z.B. „USB Serial Port (COM5)" und unter „Universeller Serielle
GROUND
8
CTS
Bus Controller" den Eintrag „USB Parallel Converter" sehen. Wenn Sie diese oder ähnliche
Einträge sehen, sind die USB Module korrekt installiert.
DSR
9
RI
ÄNDERN DER PORT NUMMER
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
INSTALLATION DER DRUCKER
Um einen Drucker an die Module anzuschliessen gehen Sie folgendermaßen vor:
Klicken Sie auf >Start Windows Logo< >Systemsteuerung< >Drucker< >Drucker hinzufü-
gen< >Weiter< Lokaler Drucker<. Beim dem Windows Fenster mit der Auswahl "Folgenden
Anschluss verwenden" wählen Sie dann z.B.:
USB 001 (Virtual printer port for USB) um einen Drucker an einen der Ports zu konfigurieren.
Folgen sie jetzt einfach dem Hardwareassistenten um die Installation ihres Druckers abzu-
schliessen!
MAC
Es gibt für dieses Produkt keine MAC OS Treiber. Die Module werden jedoch unter den meis-
ten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen sehr voneinander unter-
scheiden, können wir Ihnen leider keine Installationsanweisung geben. Bitte halten Sie sich an
die Installationsanweisung für I/O Ports Ihrer MAC OS Version.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
klicken
sie
z.B.
auf
>LPT3<
Deutsch
Deutsch
Deutsch
LAYOUT
P1:
DESCRIPTION & TECNICAL INFORMATION
The module is a plug & play high-speed USB to Serial & Parallel module for USB 1.1
and 2.0. It provides a 25Pin parallel port, two 9Pin Serial Ports and 1 USB uplink port.
The USB to IO module design utilizes the Chip-Set Prolific with 16C550 UART. It is not
possible to change the address or IRQ settings manually, they will be obtained auto-
matically by the operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1343, Driver CD, Manual, USB Cable
Certificates:
CONNECTORS
5 Volt DC:
USB B-Port:
DB 25F:
3
User Manual
User Manual
Vers. 3.1 / 26.06.13
Power LED
25 Pin female
S2:
9 Pin male
Parallel port
Serial RS232
USB 1.1 & 2.0
Windows 98/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ MAC
2x 9Pin serial, 1x 25Pin parallel, 1x USB B-Port, 1x 5V Connector
CE CE
CE
CE / FCC / RoHS / WEEE
DE97424562
ATTENTION!!! Use only with optional original power supply!
USB 2.0 B-Connector
Pin
Signal
Pin
1
VCC
3
2
DATA-
4
Parallel 25 Pin female connector
Pin
Signal
Pin
Signal
1
STROBE
10
ACKNOWLEDGE
2
DATA 0
11
BUSY
3
DATA 1
12
PAPER EMPTY
4
DATA 2
13
SELECT
5
DATA 3
14
AUTO FEED
6
DATA 4
15
ERROR
7
DATA 5
16
INIT
8
DATA 6
17
SELECT INPUT
9
DATA 7
18
GROUND
4
S1:
9 Pin male
Serial RS232
Attention!
Never plug in with
Signal
force or in wrong
DATA+
direction.
GND
Pin
Signal
19
GROUND
20
GROUND
21
GROUND
22
GROUND
23
GROUND
24
GROUND
25
GROUND
