Regenwasser: Flachtank/ Flachspeicher (Torus) ET 30, ET 35, ET 65
Sammelgruben: Tubus / Flachspeicher 1000L, 1500L, 3000L, 3500L
Assembly and installation instructions
Rainwater : Flat tank / Flat Storage Tank (Torus) ET 30, ET 35, ET 65
Collection container: Tubus/Flat Storage Tank 1000L, 1500L, 3000L, 3500L
1
2
2
Tubus + ET30-65
Einbau- und Montageanleitung
1
2
DORW2058
1
1
18.04.2013
Ausführungsbeispiele:
1
Sammelgruben
2
Regenwasserspeicher
Example:
1
Collection Container
2
Rainwater Container
1 / 20
Werbung
Verwandte Anleitungen für Rewatec ET 30
Inhaltszusammenfassung für Rewatec ET 30

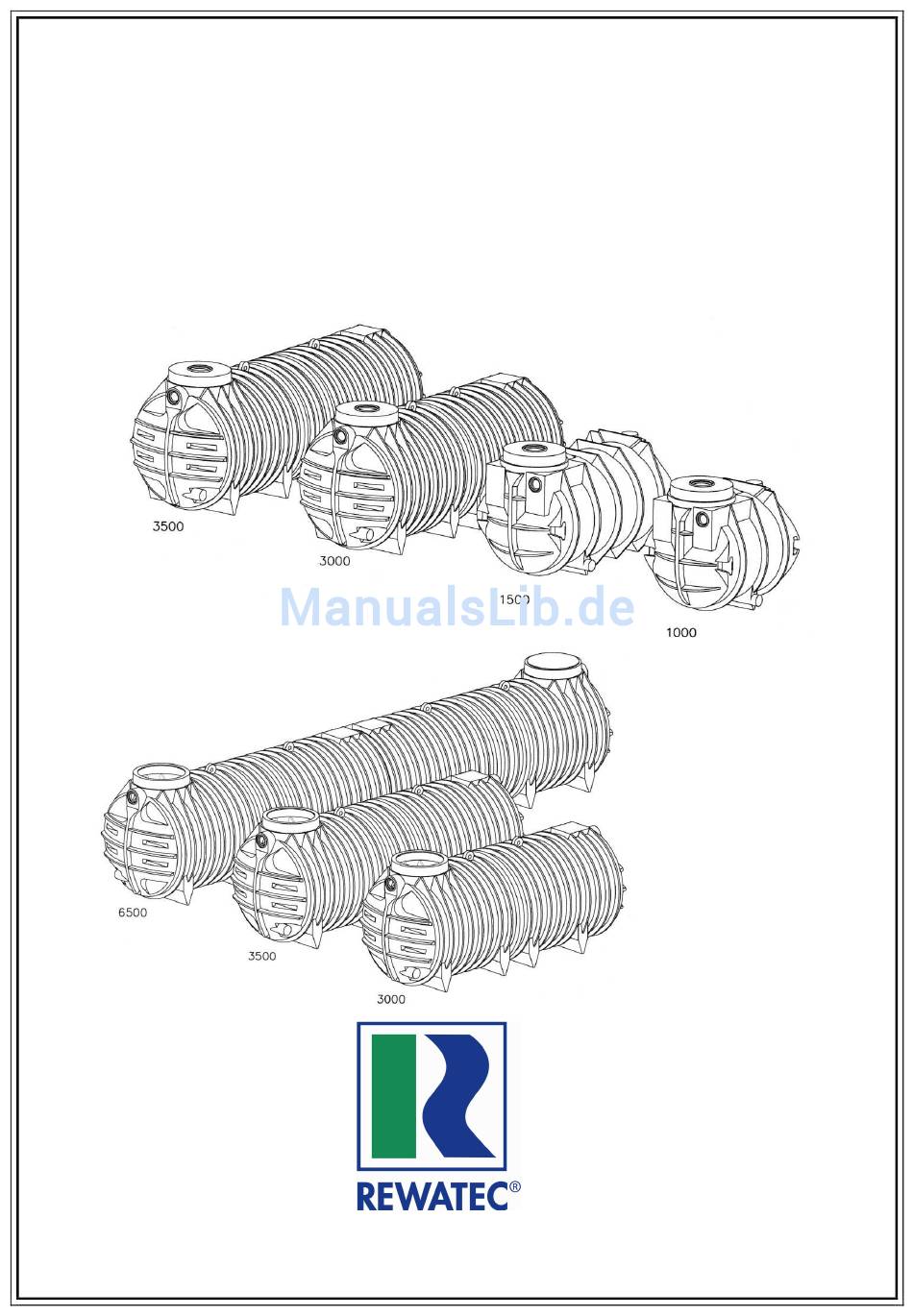

- Seite 1 Regenwasser: Flachtank/ Flachspeicher (Torus) ET 30, ET 35, ET 65 Sammelgruben: Tubus / Flachspeicher 1000L, 1500L, 3000L, 3500L Assembly and installation instructions Rainwater : Flat tank / Flat Storage Tank (Torus) ET 30, ET 35, ET 65 Collection container: Tubus/Flat Storage Tank 1000L, 1500L, 3000L, 3500L Ausführungsbeispiele:...
-
Seite 2: Lage Zu Gebäuden
1. Standort 1.1 Lage zu Gebäuden Die Baugrube darf einen Mindestabstand zu Gebäuden nicht unterschreiten, siehe Kapitel 3 Bild 1. Der Tank darf nur überbaut werden, wenn die auftretenden Lasten nicht höher sind als die Verkehrslasten. 1.2 Verkehrsverhältnisse Belastungsklasse A15 (z.B. Fußgänger, Radfahrer): keine besondere Ausstattung nötig. Belastungsklasse B (PKW, Kleinbus, max. - Seite 3 2.1.3 Splitt ist gebrochenes Gestein des Körnungsbereichs 2/32 und grundsätzlich als Verfüllmaterial geeignet; wegen seiner Scharfkantigkeit muss der Tank gegen Beschädigungen z.B. durch eine Sandumhüllung geschützt werden. 2.1.4 Aushub, Sand-/Kiesgemische mit lückenhafter Körnungslinie sind als Verfüllmaterial geeignet, wenn sie den unter Punkt 2.1 aufgeführten Kriterien entsprechen. 2.1.5 Mutterboden, Kleie, Lehme und andere bindige Böden sind für die Verfüllung ungeeignet.
- Seite 4 1.5 Further criteria Existing pipelines, pipes, vegetation as well as other specifics have to be considered, so that damage or hazards will be avoided. The soil coverage from the tank shoulder (chapter 4) may not exceed 1.5 m. 2. Installation 2.1 Backfill material at the tank (backfill, bedding;...
- Seite 5 3. Installationsanleitung / Installation manual Einbaubeispiel anhand einer Sammelgrube Tubus / Flachspeicher 3500L Installation example using a collection container Tubus / Flat Storage Tank 3500L Hinweis auf weitere Informationen in Kapitel Notes for further information in chapter Tubus + ET30-65 DORW2058 18.04.2013 5 / 20...
- Seite 6 Tubus + ET30-65 DORW2058 18.04.2013 6 / 20...
- Seite 7 Tubus + ET30-65 DORW2058 18.04.2013 7 / 20...
- Seite 8 Einbaubeispiel Bild 13 + 14: Regenwassertank mit Überlauf Installation example picture 13 + 14: Rainwater tank with overflow Tubus + ET30-65 DORW2058 18.04.2013 8 / 20...
- Seite 9 4. Hauptabmessungen; und Lage der Standard-Anschlussöffnungen Main dimensions and position of the standard connection openings 1000L Sammelgrube (Tubus) Eine lose Dichtung DN 100 im Lieferumfang enthalten 1000L Collection container (Tubus) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus + ET30-65 DORW2058 18.04.2013...
- Seite 10 1500L Sammelgrube (Tubus) Eine lose Dichtung DN 100 im Lieferumfang enthalten 1500L Collection container (Tubus) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus + ET30-65 DORW2058 18.04.2013 10 / 20...
- Seite 11 3000L Sammelgrube (Tubus/ Flachspeicher) Eine lose Dichtung DN 100 im Lieferumfang enthalten 3000L Collection container (Tubus/ Flat Storage Tank) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus Domöffnung Dichtung DN 200 vormontiert Flachspeicher Domöffnung Dichtung DN 300 vormontiert Tubus inspection opening DN 200 preinstalled Flat Storage Tank inspection opening DN 300 preinstalled Tubus + ET30-65...
- Seite 12 3500L Sammelgrube (Tubus/ Flachspeicher) Eine lose Dichtung DN 100 im Lieferumfang enthalten 3500L Collecting container (Tubus/ Flat Storage Tank) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus Domöffnung Dichtung DN 200 vormontiert Flachspeicher Domöffnung Dichtung DN 300 vormontiert Tubus inspection opening DN 200 preinstalled Flat Storage Tank inspection opening DN 300 preinstalled Tubus + ET30-65...
- Seite 13 3000L Flachtank (ET30) / Flachspeicher (Torus) Eine lose Dichtung DN 100 im Lieferumfang enthalten 3000L Flat tank / Flat Storage Tank (Torus) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus + ET30-65 DORW2058 18.04.2013 13 / 20...
- Seite 14 3500L Flachtank (ET35) / Flachspeicher (Torus) Eine lose Dichtung DN 100 im Lieferumfang enthalten 3500L Flat tank (ET35) / Flat Storage Tank (Torus) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus + ET30-65 DORW2058 18.04.2013 14 / 20...
- Seite 15 6500L Flachtank (ET65) / Flachspeicher (Torus) Eine lose Dichtung DN 100 im Lieferumfang enthalten 6500L Flat tank(ET65) / Flat Storage Tank (Torus) A lose seal DN 100 is included Höhe Tankschulter height tank shoulder Tubus + ET30-65 DORW2058 18.04.2013 15 / 20...
- Seite 16 Zubehör optional / Accessories Verlängerungsschächte * VS 60 und VS 20 - durch Zuschneiden kürzbar Extension shafts * VS 60 and VS 20 - can be shortened by cutting Verlängert netto bis 200 mm Lengthens up to max. 200 mm * Hinweis: Bei Zukauf dieses Artikels, für die Einbautiefe bitte die entsprechende Einbauanleitung beachten.
- Seite 17 Einbauanleitung beachten. * Note: When purchasing this article please refer to the appropriate installation manual for the installation depth. REWATEC GmbH April 2013 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler Technical changes and rights reserved. No liability for misprints...
