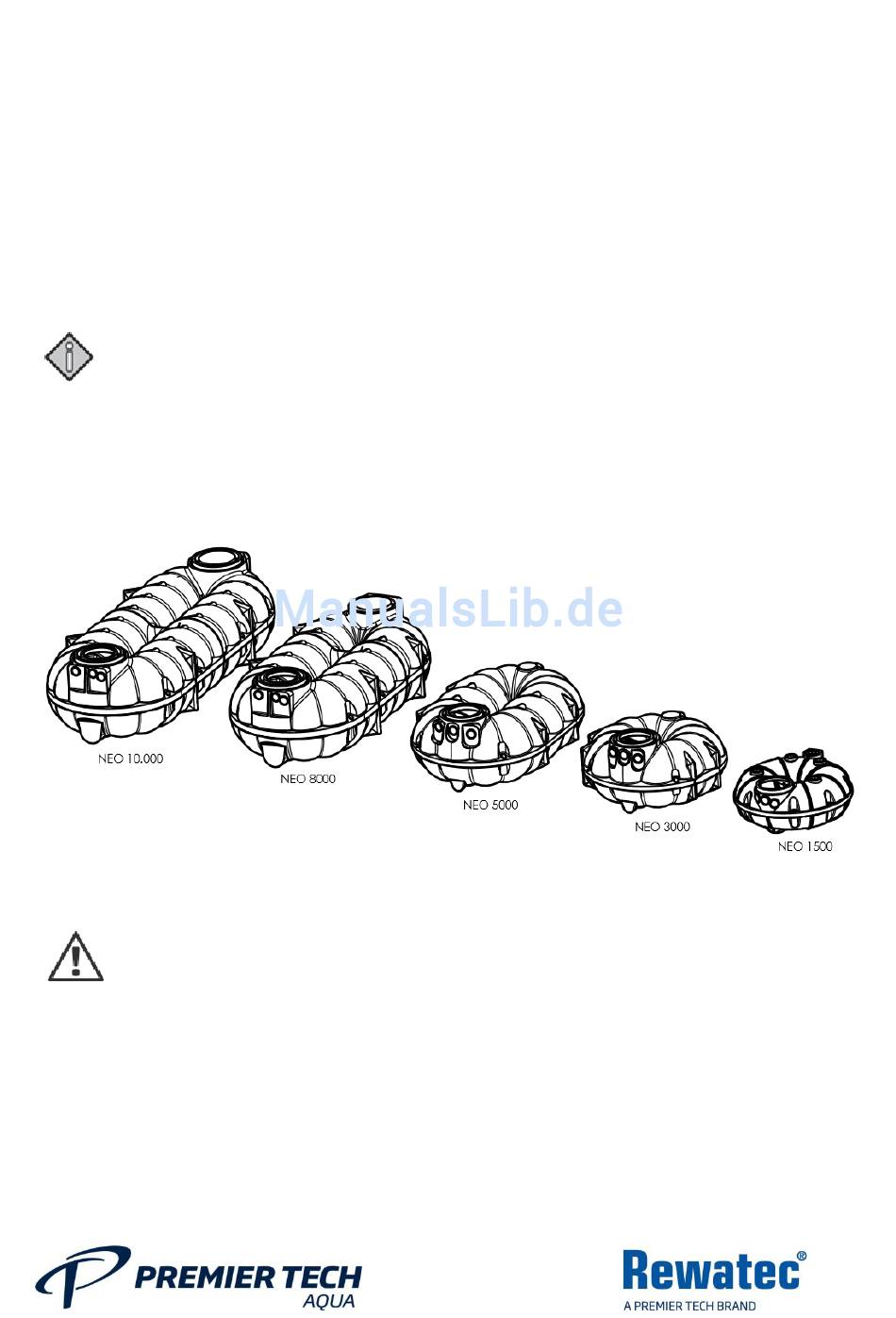

Einbau- und Montageanleitung
Flachtank NEO 1500 – 10000 L
NEO-Tanks sind auch in der Ausführung „X-Line" für hohe Grundwasserstände bzw.
schwierige Bodenverhältnisse erhältlich. Erkennbar am Buchstaben „H" in der Artikel-Nr.
DORW5001 010218 EA NEO bis 10000 Standard
Die in diesem Dokument aufgeführten Punkte sind unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher Garantieanspruch. Für alle über Premier Tech
Aqua bezogenen Zubehörartikel werden separate Einbauanleitungen mitgeliefert.
Fehlende Anleitungen können Sie unter www.premiertechaqua.de downloaden
oder bei Premier Tech Aqua anfordern.
Eine Überprüfung der Bauteile auf eventuelle Beschädigungen hat unbedingt bei
der Entladung/Warenannahme zu erfolgen
(Standard)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rewatec NEO 3000
Inhaltszusammenfassung für Rewatec NEO 3000
- Seite 1 Einbau- und Montageanleitung Flachtank NEO 1500 – 10000 L (Standard) NEO-Tanks sind auch in der Ausführung „X-Line“ für hohe Grundwasserstände bzw. schwierige Bodenverhältnisse erhältlich. Erkennbar am Buchstaben „H“ in der Artikel-Nr. DORW5001 010218 EA NEO bis 10000 Standard Die in diesem Dokument aufgeführten Punkte sind unbedingt zu beachten. Bei Nichtbeachtung erlischt jeglicher Garantieanspruch.
- Seite 2 Unterseite Tank). Nicht einschlämmen. Tank und Schachtsysteme müssen nach Einbau vollständig von einer mind. 200-300mm starken Schicht aus verdichtetem Verfüllmaterial (Rundkornkies 8/16mm) hohlraumfrei umhüllt sein. Legende Seite 12 Premier Tech Aqua • Rewatec® 2 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
- Seite 3 Tipp: Etikett vom Behälter entfernen und hier Aufkleben. Sollte das Aufkleben des Etiketts nicht möglich sein, so übertragen sie oben eingekreiste Daten von Ihrem Etikett hierher. Seriennummer Tank: (8-stellige Nummer) Artikelnummer: ______________________________________ Premier Tech Aqua • Rewatec® 3 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 4: Inhaltsverzeichnis
Erdüberdeckung über Tankschulter Unterkante Zulauf bis Geländeoberkante Unterkante Zulauf bis Tanksohle Tanklänge Tankbreite Höhe Tankkörper Höhe Versorgungsleitung Höhe Tank bis Oberkante Tankdom HAB Höhe Ablauf / Überlauf Premier Tech Aqua • Rewatec® 4 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... - Seite 5 Ablängen von Zwischenring und Schachtverlängerung VS60 möglich, um Zwischenmaße zu realisieren. Bitte entsprechende Anleitung beachten. Die Maße mit Filterschacht finden Sie auf der nächsten Seite Premier Tech Aqua • Rewatec® 5 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 6: Technische Daten Neo Standard Mit Filterschacht
Technische Daten NEO Standard mit Filterschacht 2.1 Einbaumaße Einbautiefe Erdüberdeckung über Tankschulter Unterkante Zulauf bis Geländeoberkante Unterkante Zulauf bis Tanksohle Tanklänge Tankbreite Höhe Tankkörper Höhe Versorgungsleitung Höhe Tank bis Oberkante Tankdom Premier Tech Aqua • Rewatec® 6 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... - Seite 7 Ablängen von Zwischenring und Schachtverlängerung VS60 möglich, um Zwischenmaße zu realisieren. Bitte entsprechende Anleitung beachten. Premier Tech Aqua • Rewatec® 7 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 8: Ablaufhöhen Neo Standard Mit Filterschacht
1465 10000 1515 1515 1465 A: Zulauf DN 110 B: Versorgungsrohr DN 110 C: Überlauf DN 110 HZU: Höhe Zulauf HV: Höhe Versorgungleitung HAB: Höhe Ablauf/Überlauf Premier Tech Aqua • Rewatec® 8 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... -
Seite 9: Einbau Und Montage
Liegt die Baugrubensohle unterhalb der Unterkante des Fundaments gilt: Mindestabstand Baugrube zu Gebäude = 2 x C C: Differenz Baugrubensohle zu Unterkante Fundament. Im Zweifel Baustatiker hinzuziehen Premier Tech Aqua • Rewatec® 9 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... - Seite 10 Die Mauer muss die Behältermaße um mind. 500mm in alle Richtungen überragen und einen Mindestabstand von 1000mm zum Behälter haben. ① Bettung ② Stützwand ③ Anstehender Boden Premier Tech Aqua • Rewatec® 10 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 11: Baugrube Und Leitungen
Rundkornkies 8/16 kann daher von Nicht-Fachleuten verbaut werden. Anderes Verfüllmaterial kann im Einzelfall verwendet werden. Lassen Sie sich vom uns beraten oder lesen Sie hierzu das technische Merkblatt DORW0100 „Verfüllmaterial gültig für alle Premier Tech Aqua / REWATEC Behälter“. Premier Tech Aqua • Rewatec® 11 / 20 Flachtank NEO Standard 1.500-10.000... - Seite 12 Prinzipzeichnung: Einbau NEO begehbar am Beispiel NEO 5000 mit VS60 Premier Tech Aqua • Rewatec® 12 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 13: Installation
Verfüllen Sie im Anschluss die Durchzüge des Tanks mit Verfüllmaterial (Rundkornkies 8/16mm) besonders sorgfältig. Stellen Sie durch manuelles Nachstochern sicher, dass auch schwer zugängliche Hohlräume gefüllt und verdichtet werden. Premier Tech Aqua • Rewatec® 13 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... - Seite 14 ② Verfüllmaterial ③ Anstehender Boden Tank, Durchzüge und Schachtsystem müssen nach dem Einbau vollständig von einer mindestens 200-300mm starken Lage verdichteten Verfüllmaterials (Rundkornkies 8/16mm) umhüllt sein Premier Tech Aqua • Rewatec® 14 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 15: Verbindung Mehrerer Behälter
Manschetten für den Übergang Stutzen - Rohr. (für DN 110 Art.Nr.: RWZT0036) Details nach Rücksprache. Der Mindestabstand zwischen den Tanks beträgt 600mm. ① Bettung ② Anstehender Boden Premier Tech Aqua • Rewatec® 15 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... -
Seite 16: Pkw- Und Lkw-Befahrbarkeit
Bettung 200mm (Rundkornkies 8/16 mm) ② Umhüllung in 300mm Lagen verdichtet (Rundkornkies 8/16mm) ③ Anstehender SICKERFÄHIGER Boden (kf-Wert > 5x 10E-6m/s) ④ Schotter-Tragschicht, lastverteilend ⑤ Verkehrsfläche Premier Tech Aqua • Rewatec® 16 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... - Seite 17 Bettung 200mm (Rundkornkies 8/16 mm) ② Umhüllung in 300mm Lagen verdichtet (Rundkornkies 8/16mm) ③ Anstehender SICKERFÄHIGER Boden (kf-Wert > 5x 10E-6m/s) ④ Schotter-Tragschicht, lastverteilend ⑤ Verkehrsfläche ⑥ Betonring ⑦ Schachtabdeckung Premier Tech Aqua • Rewatec® 17 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018...
-
Seite 18: Öffnen Und Schließen Des Deckels Topcover
Drehen Sie die beiden Muttern um 90° im Gegenuhrzeigersinn bis zum Anschlag, um den Deckel fest zu verschließen. Testen Sie, ob der Deckel fest verschlossen ist. Premier Tech Aqua • Rewatec® 18 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... -
Seite 19: Herstellererklärung
Herstellererklärung Premier Tech Aqua • Rewatec® 19 / 20 Flachtank NEO Standard 1.500-10.000 DORW5001- 01.02.2018... - Seite 20 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen. Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten. Premier Tech Aqua • Rewatec® 20 / 20 Flachtank NEO Standard 1.500-10.000...
