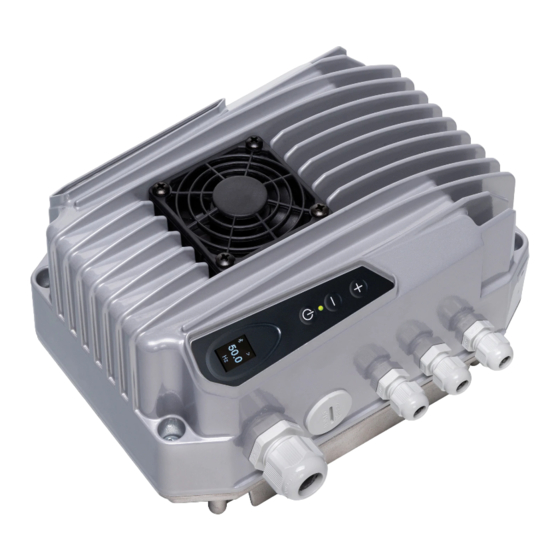

NASTEC MIDA 203 Installations- Und Bedienungsanleitung
Mida serie; kontroll- und schutzeinrichtung für pumpsysteme
Vorschau ausblenden
Andere Handbücher für MIDA 203:
- Installations- und bedienungsanleitung (60 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NASTEC MIDA 203
Inhaltszusammenfassung für NASTEC MIDA 203
- Seite 1 Installations- und Bedienungsanleitung MIDA manMIDA_deu_10...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Präsentation von MIDA ..............................3 2. Hinweise für die Sicherheit ..............................3 3. Technische Eigenschaften ..............................4 3.1 Leistungen ....................................4 3.2 Gewichte und Abmessungen ..............................4 3.3 Eingang der Kabel..................................4 4. Installation von MIDA ................................ 5 4.1 Mechanische Installation ................................. -
Seite 3: Präsentation Von Mida
1. Präsentation von MIDA MIDA ist eine Kontroll- und Schutzeinrichtung für Pumpsysteme, die auf der Veränderung der Versorgungsfrequenz der Pumpe beruht. Diese Vorrichtung kann sowohl an neue als auch an ältere Anlagen angeschlossen werden und garantiert: Energie- und finanzielle Einsparung ... -
Seite 4: Technische Eigenschaften
V in Max V out I in Max I out P2 typisch Motor Modell Größe [kW] MIDA 203 1 x 230 +/- 15% 3 x 230 0,55 MIDA 205 1 x 230 +/- 15% 3 x 230 MIDA 207 1 x 230 +/- 15% 3 x 230 ... -
Seite 5: Installation Von Mida
4. Installation von MIDA 4.1 Mechanische Installation MIDA mit Motorantrieb MIDA kann anstelle des Klemmendeckels des Motors sowohl in horizontaler als auch in vertikaler Position installiert werden. Bezüglich der Kompatibilität für die Befestigung der Basis von MIDA am Motorgehäuse (siehe Abbildung) beim Hersteller des Motors nachfragen. - Seite 6 MIDA an der Wand Wird MIDA an der Wand installiert, muss der Aufkleber beibehalten werden, mit dem das Fenster an der Basis von MIDA geschlossen wird, um das Gerät vor dem Eindringen von Wasser und Staub zu schützen. ACHTUNG: Um die Schutzart IP55 zu garantieren, müssen Befestigungsschrauben mit O-Ring verwendet werden.
-
Seite 7: Installation Von Mida Für Konstante Differenzdruck-Anwendungen
4.2 Installation von MIDA für konstante Differenzdruck-Anwendungen MIDA kann die Rotationsgeschwindigkeit der Pumpe so anpassen, dass der Druck in einem Punkt in der Anlage bei Veränderung der Wassermenge auf Wunsch des Benutzers konstant bleibt. Das Basisschema einer Pumpenanlage für diese Funktion ist Folgendes: 1: Pumpe 2: Rückschlagventil MIDA... -
Seite 8: Installation Von Mida Für Konstante Differenzdruck-Anwendungen
4.3 Installation von MIDA für konstante Differenzdruck-Anwendungen MIDA kann die Drehgeschwindigkeit der Pumpe so steuern, dass der Druckunterschied zwischen der Saug- und Druckseite der Pumpe im Zirkulationssystem konstant gehalten wird. Hierzu wird normalerweise ein Differenzdrucksensor installiert. Alternative ist es auch möglich, zwei identische Drucksensoren zu benutzen: einen auf der Saugseite und einen auf der Druckseite der Pumpe. -
Seite 9: Elektroanschluss
5. Elektroanschluss MIDA 203, 205, 207 Stromversorgung L(L1), N(L2), P.E. Wir empfehlen, vorisolierte 6,3 x 0,8 mm-Faston-Buchsen zu verwenden. Um die in der Norm EN61800-3 Kategorie C1 vorgegebenen ausgestrahlten Aussendungsgrenzwerte einzuhalten, müssen die Eingangskabel mit Ferrit versehen werden. Das Ferrit und die Verkabelungsanweisungen sind auf Anfrage erhältlich. -
Seite 10: Motor Ausgang
Motor Ausgang U, V, W, P.E. Wir empfehlen, vorisolierte 6,3 x 0,8 mm-Faston-Buchsen zu verwenden. Sollte MIDA mit Motor montiert werden, wird die Verwendung von PVC-Kabeln mit 200 mm Länge und 1,5 mm2 Querschnitt empfohlen. Wird MIDA an der Wand montiert, wird die Verwendung eines abgeschirmten Motorkabels mit für die Länge und Leistung des Motors angemessenem Querschnitt empfohlen. -
Seite 11: Digitaleingänge
1. Kabelverschrau bung M12 2. Gegenmutter 3. EMC-Clip Digitaleingänge • IN1: Motor starten/stoppen • IN2 : Motor starten/stoppen oder Austausch des Wert sets 1 - 2* * nur im Kontrollmodus: konstanter Wert 2 Werte. Wir empfehlen, spannungsfreie Kontakte zu verwenden. Die digitalen Eingänge können als Normally open oder Normally closed konfiguriert werden. - Seite 12 Seriell COMBO: S1+, S1-, G Wir empfehlen, beim Verbinden mehrerer MIDA-Geräte (bis zu 8) die Polarität zu beachten. Wir empfehlen, vorisolierte Bolzen zu verwenden. Abgeschirmte Kabel verwenden und die Abschirmung mit EMC-Clip erden. Seriell MODBUS RTU: S2+, S2-, G Wir empfehlen, die Polarität zu beachten.
-
Seite 13: Absicherung
5.1 Absicherung Der notwendige Schutz vom Netz wird vor jedem MIDA montiert und hängt von der Typologie der Installation und von den örtlichen Bestimmungen ab. Es empfiehlt sich, Sicherungen oder thermomagnetische Schütze mit charakteristischen Kurven des Typs C und Differenzialschalter Typ B zu verwenden, die sowohl bei Alternanzstrom als auch bei Gleichstrom reagieren. 5.2 Elektromagnetische Kompatibilität Für die Garantie der elektromagnetischen Kompatibilität (EMC) des Systems sind folgende Maßnahmen notwendig: ... -
Seite 14: Nutzung Und Programmierung Von Mida
6. Nutzung und Programmierung von MIDA MIDA kann mit der Tastatur im Basismodus verwendet werden. Rote Stand-by-LED Rote LED LEUCHTET: Das Gerät wird mit der korrekten Versorgungsspannung versorgt. Rote LED BLINKT: Unterspannung. Grüne LED bei Grüne LED LEUCHTET: Motor in Gang. Motor in Gang. -
Seite 15: Überwachung Und Programmierung
Um auf die Überwachung und Programmierung zuzugreifen, muss man ein Smartphone oder Tablet mit Bluetooth 4.0 (BTLE) mit installierter App Nastec NOW verwenden. Die App ist für Android, iOS und Windows Mobile erhältlich und kann in den jeweiligen Online-Stores kostenlos heruntergeladen werden. -
Seite 16: Programmierung
6.1.2 Programmierung Die Parameter sind in 4 Menüs organisiert: KONTROLLE, MOTOR, IN/OUT, VERBINDUNG. Die Parameter sind über Passwörter mit 2 Zugriffsebenen geschützt: Installationsebene (KONTROLLE, IN/OUT). Passwort: 001 Erweiterte Ebene (MOTOR, VERBINDUNG). Passwort: 002 PARAMETER IN/OUT Parameter Standard Beschreibung Maßeinheit Maßeinheit [bar, %, ft, in, cm, m, K, F, C, gpm, l/min, m3/h, atm, psi] XXXXX... - Seite 17 Parameter Standard Beschreibung Digit. Eing. 1 man reset Aktivierung oder Deaktivierung der manuellen Rücksetzung des Deaktiviert digitalen Eingangs 1. Aktiv / Deaktiviert Digit. Eing. 2 man reset Aktivierung oder Deaktivierung der manuellen Rücksetzung des Deaktiviert digitalen Eingangs 1. Activ / Deaktiviert Verz.dig.Eing.
- Seite 18 Parameter Standard Beschreibung Aktivierung der Einstellung des Wert sets über den Analogeingang AN3. Akt. externes Set ON/OFF Wert, den man konstant beibehalten Wert set möchte. p = XXX.X [bar] Kompensation auf die maximale Frequenz. Kompensation Mit der grünen Taste kann man das ...
- Seite 19 Parameter Standard Beschreibung Damit die Druckkontrolle korrekt funktioniert, empfehlen wir, den Sensor in der Nähe der Pumpe oder der Pumpengruppe anzubringen. Um die zwischen Drucksensor und Verbraucher auftretenden Druckverluste in den Rohren (zum Durchsatz proportional) auszugleichen, ist es möglich, den Einstelldruck linear zur Frequenz zu ändern. Folgender Test kann ausgeführt werden, um den korrekten Kompensationswert zu überprüfen, der im Menü...
-
Seite 20: Druck Im Vergleich Zum Eingestellten
Parameter Standard Beschreibung Kontrolldelta sinkt, startet MIDA den Motor wieder. Im gegenteiligen Fall stoppt MIDA den Motor komplett und folgt der Kontrollrampe. Dieser Parameter meldet, um wie viel der Delta Kontrolle gemessene Wert im Vergleich zum Wert set sinken muss, damit die Pumpe in der p = XXX.X [bar] Ausschaltphase wieder gestartet wird. - Seite 21 Parameter Standard Beschreibung Aktivierung des Alternanz zwischen Geräten in COMBO. Alternanz Die Priorität des Betriebs erfolgt auf Grundlage des vorangehenden Starts, ON/OFF sodass ein mehr oder weniger gleichmäßiger Verschleiß der Pumpen garantiert wird. Maximale Differenz in Stunden zwischen Alternanz zeit mehreren MIDA-Geräten in der Gruppe.
-
Seite 22: Motor Parameter
MOTOR PARAMETER Parameter Standard Beschreibung Nennspannung des Motors laut den Angaben auf dem Schild. Volt. nom. Motor Der durchschnittliche Spannungsabfall über den Umrichter liegt je nach den Ladebedingungen zwischen 20 und 30 V RMS. V = XXX [V] Spannungsboost beim Motorstart. Startspannung Bitte beachten Sie: Ein zu hoher Boost-Wert kann den Motor schwer beschädigen. - Seite 23 Frequenz des Modulierers. Man kann zwischen 2.5, 4, 6, 8, 10 kHz auswählen. Höhere Werte entsprechen einer getreueren Wiedergabe der Sinuswelle. Werden sehr lange Motorkabel benutzt (>20 m) (Tauchpumpe), empfiehlt es sich, zwischen MIDA und den Motor die dafür vorgesehenen f = XX [kHz ] Induktionsfilter zu installieren (auf Anfrage erhältlich) und den Wert der PWM auf 2,5 kHz einzustellen.
-
Seite 24: Modbus-Adresse
V nom mot Startspann. f min mot f nom mot Sollte die Pumpe während des Tests sich in falscher Drehrichtung bewegen, Rotationssinn kann die Drehrichtung umgekehrt werden, ohne dass die Reihenfolge der ---> Phasen in den Klemmen verändert werden muss. --->... -
Seite 25: Combo-Betrieb
6.2 COMBO-Betrieb Anschluss der seriellen COMBO-Verbindung. Die Kommunikation zwischen MIDA-Geräten erfolgt anhand eines privaten Protokolls über den seriellen Anschluss COMBO. Jedes MIDA-Gerät (bis zu 8 Geräte) muss mit einem dreipoligen Kabel (0,5 mm2) verbunden werden, das mit den Terminals S1 +, S1-, G verkabelt ist. Für die Herstellung des COMBO-Betriebs muss ein an die einzelnen MIDA-Geräte verbundener Sensor verwendet werden. -
Seite 26: Schutzvorrichtungen Und Alarme
Einstellung der Slaves-Einheiten Im Fall eines Defekts am Master-Gerät in einem COMBO-System wird dieses mit den Slave-Geräten ersetzt (mit Priorität auf Grundlage der Adresse). Folglich müssen alle Parameter an jedem Gerät eingestellt werden. Es wird empfohlen, die Funktion "Kopieren" zu verwenden, um die Slaves von der Masterprogrammierung ausgehend zu programmieren. Auf jedem Slave-Gerät muss daher die korrekte Adresse angegeben werden: Die Adresse des Slave-Geräts einstellen: Adresse... -
Seite 27: Keine Kommunikation
Vorankündigung die Beladung (Pumpe) im Falle von vorhergehendem Stillstand wegen Wassermangels neu. Bevor deswegen auf der Pumpe oder am MIDA eingegriffen wird, ist es nötig, dass die Speisung vom Netz garantiert getrennt ist. Überprüfen, dass der eingestellte Nennstromwert Überlastung des Motors: des Motors mindestens 5% Der vom Motor über dem auf dem Schild... - Seite 28 Zwei Geräte mit der Die Adressen der Geräte 9-maliges Blinken der FALSCHE ADRESSE gleichen Master-Adresse in gelben Alarm-LED. überprüfen. der Gruppe. Den technischen 10-maliges Blinken der ALARM CPU Fehlerl an der CPU. gelben Alarm-LED. Kundendienst kontaktieren. Die Verbindungen der AKTIV DIG.EIN.
-
Seite 29: Eg-Konformitätserklärung
Radio R&TTE-Richtlinie 1999/05/EU RoHS-Richtlinie 2011/65/EG Wir, Nastec srl, Via della Tecnica, 8, 36024, Mossano, Vicenza, Italien, erklären, dass: MIDA eine elektronische Vorrichtung zum Anschließen an andere elektrische Maschinen, mit denen es einzelne Einheiten bildet, ist. Die Inbetriebnahme dieser Vorrichtung (ausgestattet mit allen Hilfsorganen) muss daher durch Fachpersonal erfolgen. - Seite 30 ANMERKUNGEN Copyright NASTEC srl Nastec behält sich das Recht vor, die Informationen in dieser Anleitung jederzeit ohne Vorankündigung zu ändern. Nastec srl, Via della Tecnica, 8, 36024, Mossano, Vicenza, Italy, Tel. +39 0444 886289, Fax +39 0444 776099, www.nastec.eu, info@nastec.eu...
