Seite 2 zur EG-Konformitätserklärung Garagentorantriebe FABIA /FABIA 80
Aufgrund der auf Seite 1 aufgeführten Normen und dem Nachweis der Übereinstimmung
des geprüften Antriebes mit diesen Normen sowie dem Prüfbericht von RWTÜV- Systems
vom 21.04.2005 und dem Prüfbericht des MPA NRW vom 03.03.2005 ist der Betrieb der
Antriebe FABIA und FABIA 80 wie folgt zulässig.
Schwingtore ohne Schlupftür:
Bis Torbreite 3,5 m
Bis Torbreite 5,5 m
Sektionaltore ohne Schlupftür mit Normalsturzbeschlag:
Bis Torbreite 3,5 m
Bis Torbreite 5,5 m
Ausdrücklich wird darauf hingewiesen, dass weitere Sicherheitseinrichtungen wie
beispielsweise Lichtschranken zur Ausrüstung eines kraftbetätigten Tores notwendig
FABIA 50 und FABIA 50-Z
FABIA 80 und FABIA 80-Z
FABIA 50 und FABIA 50-Z
FABIA 80 und FABIA 80-Z
sein können.

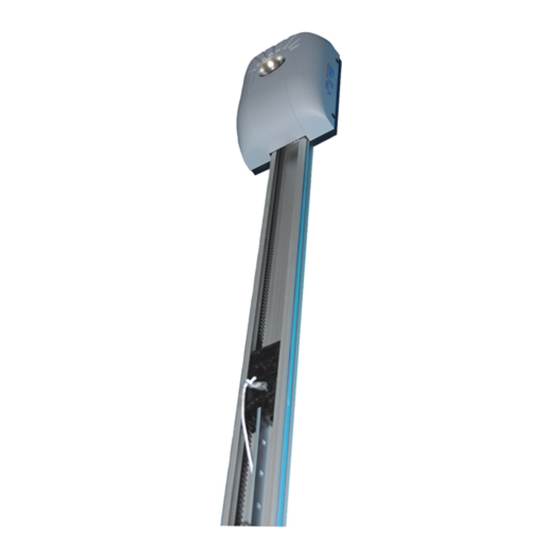

Garagentorantriebe
19
Montage- und Bedienungsanleitung
Stand: Oktober 2009
V20091022
Werbung
Verwandte Anleitungen für belfox Fabia 50
Inhaltszusammenfassung für belfox Fabia 50
- Seite 1 21.04.2005 und dem Prüfbericht des MPA NRW vom 03.03.2005 ist der Betrieb der Antriebe FABIA und FABIA 80 wie folgt zulässig. Schwingtore ohne Schlupftür: Bis Torbreite 3,5 m FABIA 50 und FABIA 50-Z Bis Torbreite 5,5 m FABIA 80 und FABIA 80-Z Sektionaltore ohne Schlupftür mit Normalsturzbeschlag:...
- Seite 2 EG – Konformitätserklärung Antriebskopf BelFox Torautomatik Aluminiumschiene mit Kette oder Produktions- u. Vertriebs GmbH Zahnriemen Gewerbestrasse 3-5 Handsender 868, 433, 40 oder 27 MHz Wir erklären hiermit, dass die nachstehend aufgeführten Geräte allen einschlägigen zutreffenden Leuchtmittel EG-Richtlinien und Normen entsprechen: Torwinkel Gerätebezeichnung:...
-
Seite 3: Fehlersuche
Fehlersuche Vor der Montage überprüfen (S. 3) mögliche Ursachen Abhilfe Keine Funktion des keine Spannung vorhanden Netzanschluß überprüfen, gesamten Gerätes Sicherung auf Platine überprüfen Montage (ab S. 3) Der Antrieb kann durch Batterie im Handsender leer Batterie ersetzen Taster oder Schlüssel- Handsender defekt mit anderen Handsendern taster betätigt werden,... - Seite 4 Entfernen der Verriegelung Vorsicherung auf max. 1,6 A Motorsteuerung 262 cm Bewegungshub 500 N 800 N Max. Zugkraft Entfernen Sie die vorhandene Verriegelung am Garagentor. BelFox-Antriebe sind selbsthemmend. 3,5 m 5,5 m Max. Torbreite Schwingtore, Sektionaltore, Rundumtore, Tortypen Seitensektionaltore, Arealtore Tormitte ausmessen 16 cm/sec.
- Seite 5 Löschen des Laufweges und der Kraft Zusammenbau des Antriebes (falls nicht vormontiert) Entfernen Sie die vier Befestigungsschrauben Zum Löschen des eingelernten Laufweges und der aus der Motorhalteplatte, nehmen Sie den Motor Kraft, zum Beispiel beim Wechsel des Antriebes mit der Platte vom Geräteträger ab. Schieben Sie auf ein anderes Tor, gehen Sie vor wie folgt: die Antriebsschiene in die dafür vorgesehene Öffnung des Geräteträgers bis zum Anschlag,...
- Seite 6 befestigen möchten und bringen dort das jeweilige abgewinkelte Schlitzbandeisen an. Heben Sie den Antrieb hinten an und öffnen Sie das Tor. Richten Sie den Antrieb Schlupftürsicherung mittig aus, markieren Sie die Befestigungspunkt der Schlitzbandeisen und montieren Sie diese. Ziehen sie nun alle Schrauben endgültig fest. Ist am Garagentor eine zusätzliche Schlupftür vorhanden, so muß...
- Seite 7 Nebenschließkante Achtung! Bevor elektrisch In Ausnahmefällen entsteht beim Betrieb eines betätigen, muss der Schlitten im Mitnehmer- Garagentores auch eine oder mehrere Konus eingerastet sein. Nebenschliesskanten. Die Kontaktleiste oder mehrere in Reihe geschaltete Kontaktleisten Gehen Sie vor wie folgt: können Sie an den Klemmen 15 + 16 Stecken Sie den Stecker in die Steckdose.
- Seite 8 Achtung: Während dieser Lernfahrten ist Sicherheitsabschaltung noch nicht aktiv, bitte Anschluss Lichtschranke und Sicherheitskontaktleisten Vorsicht! Der Kraftbedarf des Tores wurde während der Lernfahrten festgestellt. Sollte die Kraft nicht Lichtschranken genügen, so können Sie an den beiden Potentiometern An den Klemmen 17 und 18 können eine oder „Kraft auf“...
- Seite 9 Totmannbetrieb Löschen aller Funkbefehle Drücken Taste FUNK Motorsteuerung und halten Sie diese für Die gezielte Ansteuerung der Laufrichtungen mindestens sechs Sekunden gedrückt. Nach drei AUF und ZU im Totmannbetrieb kann mittels Sekunden beginnt gelbe Leuchtdiode potentialfreien Befehlsgeräten schneller zu blinken. Sobald das Blinken aufhört Schließerkontakt an den Klemmen 3 + 4 (ZU) sind alle Codes gelöscht.
- Seite 10 Langsame Geschwindigkeit Änderung Sanftauslauf Ist der Dipschalter 6 auf OFF geschaltet, so läuft das Tor mit normaler Geschwindigkeit. Schalten Sie diesen Die Laufstrecke des Sanftauslaufes kann mit den auf ON, so wird die Dipschaltern 1 und 2 variiert werden: Laufgeschwindigkeit auf ca. die Hälfte reduziert. Hierbei ist die Schwungmasse eines Tores 1 OFF 2 OFF Normalstrecke geringer und es wirken geringere Kräfte an den...
