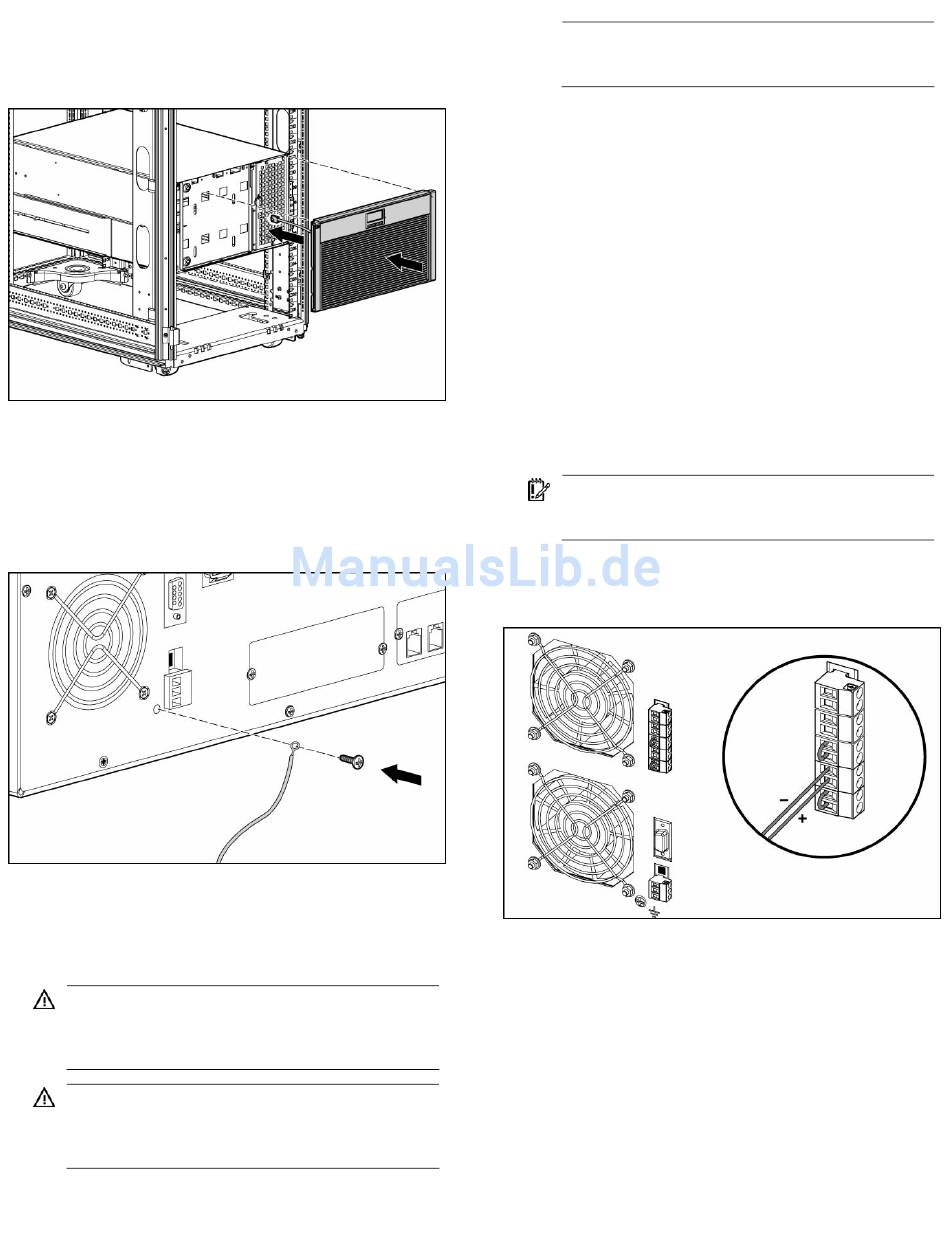

Anbringen der UPS-Frontblende
1.
Schließen Sie das Kabel an das Elektronikmodul an.
2.
Bringen Sie die UPS-Frontblende an.
Anschluss des Erdungskabels
Die Erdungsklemmschraube ist als Anschlusspunkt für Leiter
vorgesehen. Verwenden Sie ein Erdungskabel, wenn das
Rack Leiter zur funktionellen Erdung oder zum Verbinden
nicht geerdeter Metallteile enthält.
Das Erdungskabel ist nicht im Lieferumfang enthalten.
Anschließen des REPO-Anschlusses
Dieses UPS besitzt zwei REPO-Anschlüsse, einen Schließer und einen
Öffner. Machen Sie sich vor Herstellen einer Verbindung zu einem
REPO-Anschluss mit allen Warnhinweisen vertraut.
VORSICHT: Die Anschlussstifte des REPO-Anschlusses
müssen mit der korrekten Polarität angeschlossen werden.
Überprüfen Sie die Polarität, wenn Sie den REPO-Anschluss
parallel mit anderen HP UPS-Geräten anschließen.
VORSICHT: Entsprechend den NEC-Anforderungen (NFPA
70), Artikel 645-10 und 645-11 muss ein UPS, das in einem
Computerraum installiert ist, an einen REPO-Stromkreis
angeschlossen sein.
HINWEIS: Verkabeln Sie das Steckerbauteil mit nicht
abgeschirmtem Litzendraht (AWG Nr. 22, AWG Nr. 18
oder gleichwertig).
HP empfiehlt die Verwendung von unterschiedlichen Farbkennungen
für Plus- und Minusleiter.
So vermeiden Sie ein versehentliches EPO:
•
Achten Sie beim Anschließen des REPO-Anschlusses darauf,
dass die Verkabelung unter möglichst geringer Spannung steht.
•
Achten Sie darauf, dass die Verkabelung nicht an der Rückseite
des UPS lose herunterhängt.
Befestigen Sie die Verkabelung mit Hilfe von Kabelbindern
•
und Kabelbinderblöcken sicher am Rack und an der Rückseite
des UPS.
Weitere Informationen zum REPO-Anschluss finden Sie unter
„REPO-Anschluss" im Benutzerhandbuch.
Weitere Informationen zum Anschließen des REPO-Anschlusses finden
Sie unter „Überprüfen des REPO-Anschlusses" im Benutzerhandbuch.
Herstellen einer Verbindung zu einem Arbeitskontakt
WICHTIG: Der Remote-Schalter muss sich in der geöffneten
Stellung befinden, damit der UPS-Ausgang mit Strom
versorgt wird.
1.
Stellen Sie sicher, dass die Steckbrücke in Klemmleiste 5
eingesteckt ist.
2.
Stecken Sie die Arbeitskontaktverdrahtung in Klemmleiste 4.
