4.4. Einstellen der Material-Lichtschranke

_______________________________________________________________________________________________
MICROPLEX
Die Geräte der Serie SOLID T4, SOLID T5, SOLID T6, SOLID T8
sind standardmäßig mit Durchlicht-Lichtschranken ausgerüstet.
Die Lichtschranke (2) kann mit dem roten Drehknopf (1)
an der Vorderseite des Druckmoduls über einen Bereich
von 15 mm quer zum Material verstellt werden.

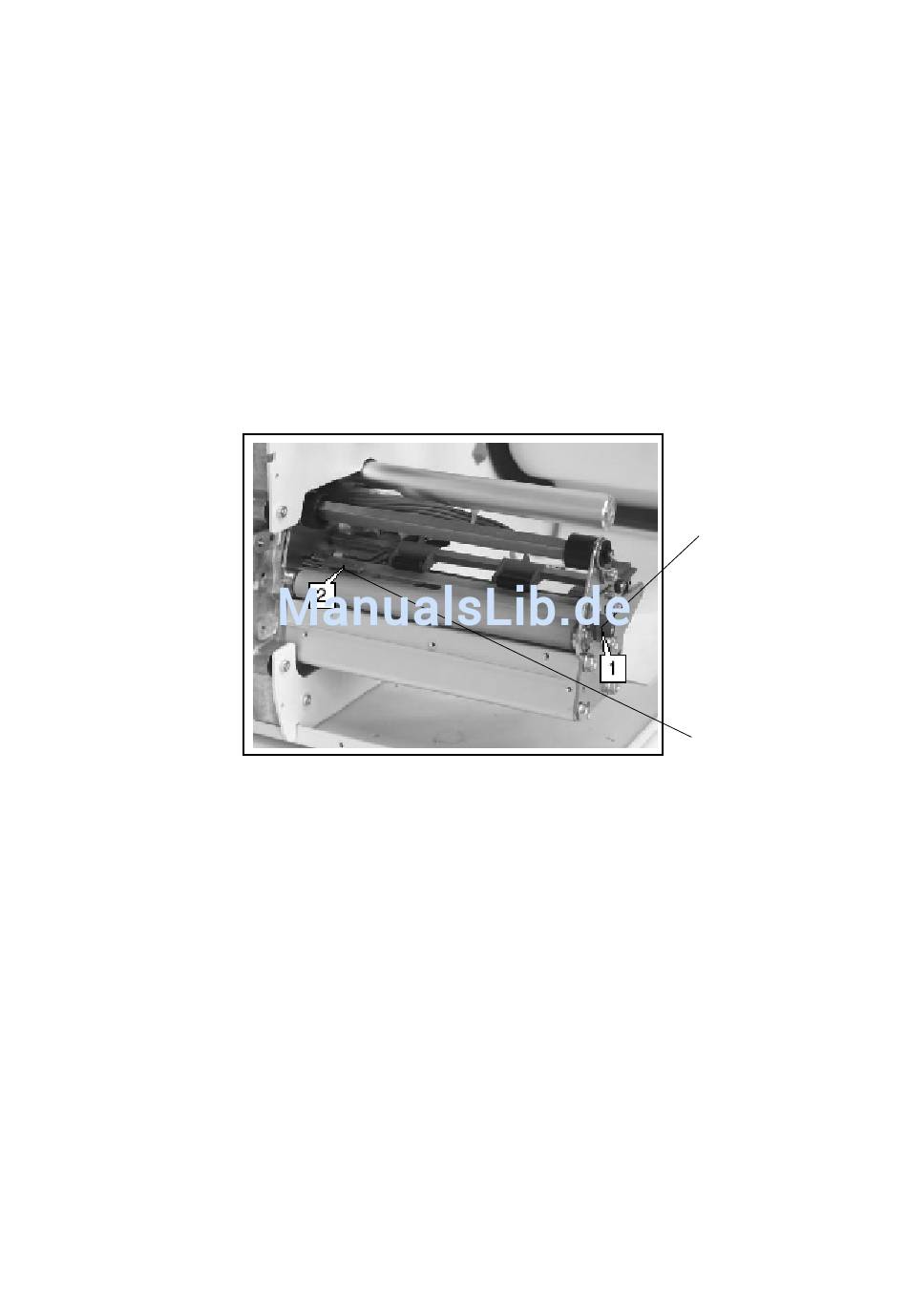

Abb. 4.4.a Position der Lichtschranke (Abbildung ohne Druckkopf)
Auf dem roten Drehknopf (1) ist eine Skala (3) von 0 bis 15
angegeben (siehe Abb. 4.4.b).
Bedienhandbuch SOLID T4 / T5 / T6 / T8
Drehknopf
Lichtschranke
Ausgabe 2.0
