Automatisches
Oberarm-
Blutdruckmessgerät
M3 Comfort (HEM-7134-E)
Gebrauchsanweisung
IM-HEM-7134-E-DE-01-05/2015
3270157-9A
Einführung
Vielen Dank, dass Sie sich für das automatische Oberarm-Blutdruckmessgerät
OMRON M3 Comfort entschieden haben.
Das OMRON M3 Comfort ist ein kompaktes, vollautomatisches Oberarm-
Blutdruckmessgerät, das auf dem oszillometrischen Prinzip beruht. Es misst Ihren
Blutdruck und die Pulsfrequenz einfach und schnell. Für das bequeme, kontrollierte
Aufpumpen, ohne dass der Druck voreingestellt werden muss oder neu aufgepumpt
werden muss, verwendet das Gerät die fortschrittliche Technik „IntelliSense".
Verwendungszweck
Bei dem Gerät handelt es sich um ein digitales Gerät zur Messung des Blutdrucks und der
Pulsfrequenz bei erwachsenen Patienten, die diese Gebrauchsanweisung verstehen kön-
nen. Der Armumfang des Anwenders muss in dem auf der Armmanschette aufgedruckten
Bereich liegen. Das Messgerät erkennt das Auftreten von unregelmäßigen Herzschlägen
während der Messung und gibt zusammen mit dem Messergebnis ein Warnsignal aus.
Bitte lesen Sie vor Gebrauch des Messgerätes diese Gebrauchsanweisung
sorgfältig durch.
Bitte bewahren Sie sie zum späteren Nachschlagen auf. Wenden Sie sich für
ausführliche Informationen zu Ihrem Blutdruck an IHREN ARZT.
Wichtige Sicherheitsinformationen
Warnung: Zeigt eine möglicherweise gefährliche Situation an, die, wenn
sie nicht vermieden wird, zum Tod oder zu sehr schweren
Verletzungen führen kann.
(Allgemeine Verwendung)
Passen Sie NICHT aufgrund der Messergebnisse dieses Blutdruckmessgerätes
die Medikation an. Nehmen Sie die Medikamente wie von Ihrem Arzt verschrieben.
Nur ein Arzt ist qualifiziert, um Bluthochdruck zu diagnostizieren und zu behandeln.
Schwangere, die an Präeklampsie leiden, und Patienten mit diagnostizierter Arrhythmie
oder Arteriosklerose sollten vor der Anwendung des Geräts ärztlichen Rat einholen.
Das Messgerät nicht an einem verletzten Arm oder an einem Arm, der behandelt
wird, verwenden.
Die Armmanschette nicht während einer Infusion oder Bluttransfusion anlegen.
Wenn bei Ihnen ein AV-Shunt am Arm gelegt ist, fragen Sie Ihren Arzt, bevor Sie
das Gerät an diesem Arm verwenden.
Verwenden Sie das Gerät nicht gleichzeitig mit anderen medizinischen
elektrischen Geräten (ME-Geräten).
Verwenden Sie das Gerät nicht in Bereichen mit Hochfrequenz-Chirurgiegeräten,
MRTs oder CT-Scannern und auch nicht in sauerstoffangereicherten Umgebungen.
Der Luftschlauch und das Netzteilkabel bergen die Gefahr der unabsichtlichen
Strangulation von Kleinkindern.
Enthaltene Kleinteile können bei Verschlucken eine Erstickungsgefahr für
Kleinkinder darstellen.
(Optionale Netzteilverwendung)
Verwenden Sie das Netzteil nicht, wenn das Gerät oder das Netzkabel beschädigt ist.
Schalten Sie das Gerät aus, und ziehen Sie das Netzteil sofort aus der Steckdose.
Schließen Sie das Netzteil an einer geeigneten Steckdose an. Nicht an einer
Mehrfachsteckdose anschließen.
Nie das Netzkabel mit nassen Händen in die Steckdose stecken oder herausziehen.
Vorsicht: Zeigt eine möglicherweise gefährliche Situation an, die wenn sie
nicht vermieden wird, zu leichten oder mittelschweren Verletzungen
des Benutzers oder des Patienten oder Geräteschäden beziehungs-
weise Schäden an anderen Gegenständen führen kann.
(Allgemeine Verwendung)
Wenden Sie sich stets an Ihren Arzt. Selbstdiagnose und Selbstbehandlung
anhand der Messergebnisse sind gefährlich.
Personen mit ernsthaften Durchblutungsstörungen oder Blutkrankheiten sollten
vor Verwenden des Messgerätes ihren Arzt aufsuchen, da das Aufpumpen der
Manschette zur Blutergussbildung führen kann.
Entfernen Sie die Armmanschette, wenn während der Messung kein Luftablass erfolgt.
Das Messgerät nicht bei Kleinkindern oder solchen Personen verwenden, die
ihren Willen nicht ausdrücken können.
Das Messgerät ausschließlich zum Messen des Blutdrucks verwenden.
Verwenden Sie ausschließlich die für dieses Gerät zugelassene Armmanschette. Die
Verwendung anderer Armmanschetten kann zu falschen Messergebnissen führen.
Verwenden Sie in der Nähe des Blutdruckmessgerätes weder Mobiltelefone
noch andere Geräte, die elektromagnetische Strahlung aussenden. Dies könnte
zu einer Fehlfunktion des Messgerätes führen.
Das Messgerät und die Armmanschette nicht zerlegen. Dies könnte falsche
Messwerte hervorrufen.
Nicht in Feuchträumen oder Umgebungen, in denen Wasser auf das Gerät
spritzen kann, verwenden. Andernfalls kann das Gerät beschädigt werden.
Das Gerät nicht in einem sich bewegenden Transportmittel (Auto, Flugzeug)
verwenden.
Führen Sie die Messungen nicht häufiger als notwendig durch. Aufgrund der
Einschränkung des Blutflusses kann es zur Bildung von Blutergüssen kommen.
Wenn bei Ihnen eine Brustamputation durchgeführt wurde, fragen Sie Ihren Arzt,
bevor Sie das Gerät verwenden.
Wenn bekannt ist, dass Ihr systolischer Druck höher als 210 mmHg ist, lesen Sie
die Hinweise unter „Wenn Ihr systolischer Druck höher ist als 210 mmHg" in dieser
Gebrauchsanweisung. Aufpumpen auf einen höheren Druck als notwendig kann
dort, wo die Armmanschette angelegt ist, zu Blutergüssen führen.
(Optionale Netzteilverwendung)
Stecken Sie den Netzstecker vollständig in die Steckdose.
Ziehen Sie beim Trennen des Netzsteckers von der Steckdose nicht am Kabel.
Vergessen Sie nicht, den Netzstecker vorsichtig zu ziehen.
Achten Sie beim Umgang mit dem Netzkabel darauf, Folgendes zu vermeiden:
Nicht beschädigen. Nicht unterbrechen.
Nicht modifizieren. Nicht mit Gewalt biegen oder ziehen.
Nicht verdrehen. Nicht bündeln während des Gebrauchs.
Nicht einklemmen. Nicht unter schwere Gegenstände legen.
Wischen Sie Staub vom Netzstecker ab.
Ziehen Sie den Stecker heraus, wenn das Gerät nicht verwendet wird.
Ziehen Sie vor dem Reinigen den Netzstecker ab.
Verwenden Sie ausschließlich ein für dieses Gerät entwickeltes OMRON-Netzteil.
Die Verwendung eines nicht dafür zugelassenen Netzteils kann das Gerät
beschädigen und/oder zu Gefahren im Zusammenhang mit dem Gerät führen.
(Batterieverwendung)
Die Batterien nicht in verkehrter Richtung (Pole auf den falschen Seiten) einsetzen.
Verwenden Sie für dieses Gerät ausschließlich 4 Alkali- oder Manganbatterien
vom Typ AA. Verwenden Sie keine anderen Batterietypen. Keine neuen und
gebrauchten Batterien zusammen verwenden.
Nehmen Sie die Batterien heraus, wenn das Gerät drei Monate oder länger nicht
benutzt wird.
Allgemeine Vorsichtsmaßnahmen
• Knicken Sie die Armmanschette und den Luftschlauch nicht mit übermäßiger Gewalt.
• Den Luftschlauch während der Messung nicht zusammendrücken.
• Fassen Sie beim Herausziehen des Luftschlauchsteckers aus dem
Geräteanschluss am Stecker und nicht am Schlauch an.
• Das Messgerät nicht fallen lassen und keinen starken Erschütterungen oder
Vibrationen aussetzen.
• Pumpen Sie die Armmanschette nicht auf, wenn sie nicht um den Arm angelegt
worden ist.
• Verwenden Sie das Gerät nicht außerhalb der angegebenen Umgebung. Das
könnte zu falschen Messergebnissen führen.
• Lesen und beachten Sie die Hinweise unter„Wichtige Informationen zur
elektromagnetischen Verträglichkeit (EMV)" im Abschnitt „6. Technische Daten".
• Lesen und befolgen Sie die Hinweise unter „Korrekte Entsorgung dieses
Produkts" im Abschnitt „6. Technische Daten" zur Entsorgung des Gerätes und
von gebrauchtem Zubehör oder verwendeten optionalen Teilen.

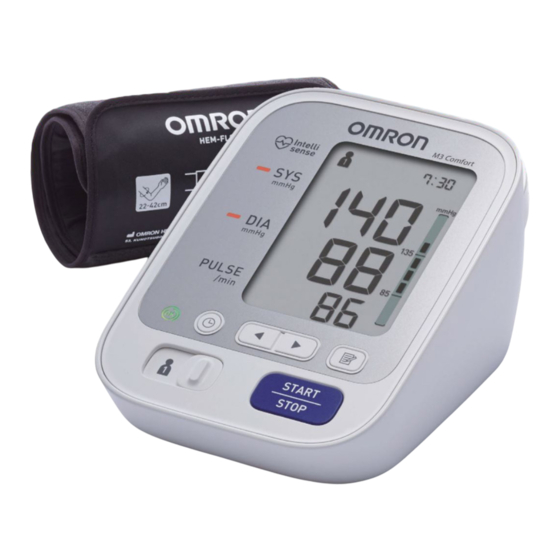

1. Übersicht über das Messgerät
Inhalt:
Messgerät, Armmanschette, Gebrauchsanweisung,
Aufbewahrungstasche, Batterien, Blutdruckpass
Messgerät:
A I
H
J
G
D
F
K
E B
C
D D
A. Anzeige G. Tasten Aufwärts/Abwärts
B. Speichertaste H. Grafische Klassifizierung des
C. Taste START/STOP Blutdrucks (Farbe)
D. Taste zur Einstellung von I. Batteriefach
Datum/Uhrzeit J. Netzteilanschluss
E. Auswahlschalter für die (für optionales Netzteil)
BENUTZER-ID K. Luftschlauchbuchse
F. Leuchte der
Manschettensitzkontrolle
Armmanschette:
L. Armmanschette (Armumfang 22 - 42 cm)
L
M. Luftschlauchstecker
N. Luftschlauch
N M
Anzeige
U
V
W
O
X
P Y
Q
Z
R
AA
S
AB
T
O. BENUTZER-ID-Symbol U. Speichersymbol
P. Systolischer Blutdruck V. Mittelwertsymbol
Q. Diastolischer Blutdruck W. Datum-/Zeitanzeige
R. Batteriesymbol X. Symbol Bewegungsfehler
(niedriger Ladestand/erschöpft) Y. Symbol Unregelmäßiger Herzschlag
S. Symbol Manschettensitzkontrolle Z. Grafische Klassifizierung des
T. Herzschlagsymbol Blutdrucks (Balken)
(Blinkt während der Messung) AA. Symbol Luftablass
AB. Pulsanzeige/Speichernummer
Anzeigesymbole:
Symbol Unregelmäßiger
Normaler Herzschlag
Herzschlag ( )
Puls
Wenn das Messgerät während der
Messung zwei Mal oder öfter einen
Blutdruck
unregelmäßigen Herzschlag erkennt,
Unregelmäßiger Herzschlag
erscheint auf der Anzeige mit den
Kurz Lang
Puls
Messwerten das Symbol für
unregelmäßigen Herzschlag.
Blutdruck
Ein unregelmäßiger Herzschlag ist
definiert als ein Herzrhythmus, der
weniger als 25 % oder mehr als 25 % des mittleren Herzrhythmus beträgt, der
erkannt wird, während das Messgerät den systolischen und den diastolischen
Blutdruck misst.
Wenn mit Ihren Messwerten das Symbol für unregelmäßigen Herzschlag
angezeigt wird, empfehlen wir Ihnen, sich an Ihren Arzt zu wenden. Folgen
Sie den Anweisungen Ihres Arztes.
Symbol Bewegungsfehler ( )
Das Bewegungsfehler-Symbol wird angezeigt, wenn Sie sich während
der Messung bewegen. Nehmen Sie die Armmanschette ab und warten
Sie 2 - 3 Minuten.
Wiederholen Sie die Messung und halten Sie während der Messung still.
Mittelwertsymbol ( )
Das Mittelwertsymbol wird angezeigt, wenn Sie die Speichertaste länger als
3 Sekunden gedrückt halten. Der neueste Mittelwert erscheint auf der Anzeige.
Leuchte der Manschettensitzkontrolle ( )
Wenn die Manschette zu lose angelegt wurde, können die Messwerte
unzuverlässig sein. Wenn die Manschette zu lose anliegt, leuchtet die
Leuchte der Manschettensitzkontrolle nicht. Anderenfalls leuchtet grün.
Diese Funktion dient als Hilfe, um zu ermitteln, ob die Manschette fest genug
angelegt wurde.
Grafische Klassifizierung des Blutdrucks
(Farbe)
Wenn Ihr systolischer oder diastolischer Blutdruck
über dem Normalbereich liegt (135 mmHg für den
systolischen Blutdruck bzw. 85 mmHg für den
diastolischen Blutdruck), leuchtet die grafische
Klassifizierung des Blutdrucks (Farbe) orange,
während das Messergebnis angezeigt wird.
Wenn die Werte im Normalbereich liegen, leuchtet die
Farbanzeige nicht auf.
In der JNC7*-Richtlinie werden die folgenden Richtwerte empfohlen.
Allgemeine Richtwerte für Blutdruck
Vorstufe zu Bluthochdruck Bluthochdruck
in der Arztpraxis zu Hause
Systolischer Blutdruck 120 - 139 mmHg 135 mmHg
Diastolischer Blutdruck 80 - 89 mmHg 85 mmHg
Ermittelt aus statistischen Blutdruckwerten.
* JNC7: The Seventh Report, 2003 Dec, of the Joint National Committee on
Prevention, Detection, Evaluation, and Treatment of High Blood
Pressure.
2. Vorbereitung
2.1 Einlegen der Batterien
1.
Entfernen Sie die
Batterieabdeckung.
2.
Legen Sie 4 AA-Batterien wie
gezeigt in das Batteriefach ein.
3.
Setzen Sie die Batterieabdeckung wieder ein.
Hinweise:
• Schalten Sie das Messgerät aus und nehmen Sie alle Batterien heraus,
wenn das Symbol für erschöpfte Batterien ( ) auf der Anzeige erscheint.
Alle 4 Batterien gleichzeitig gegen neue austauschen. Es wird die
Benutzung langlebiger Alkalibatterien empfohlen.
• Die Messwerte bleiben weiter im Speicher gespeichert, auch nachdem die
Batterien ausgetauscht wurden.
• Die mitgelieferten Batterien können eine kürzere Lebensdauer haben.
Entsorgen Sie verbrauchte Batterien gemäß den nationalen/örtlichen
Bestimmungen zur Entsorgung von Batterien.
2.2 Datum und Uhrzeit einstellen
Bevor das Messgerät zum ersten Mal verwendet wird, das richtige Datum und
die Uhrzeit einstellen.
1.
Drücken Sie die Taste .
2.
Drücken Sie oder , um das Jahr zu ändern.
Drücken Sie die Taste , um das Jahr zu bestätigen, und anschließend blinkt
der Monat. Wiederholen Sie diese Schritte, um Monat, Tag, Stunde und
Minuten zu ändern.
Jahr
Monat
Tag
Stunde
Ändern Bestätigen
Minute
Ändern Bestätigen
Ändern Bestätigen
: Vorwärts
: Zurück Ändern Bestätigen
Ändern Bestätigen
3.
Drücken Sie die Taste START/STOP, um das Messgerät
auszuschalten.
Hinweise:
• Wenn die Batterien ersetzt wurden, müssen anschließend das Datum und
die Uhrzeit neu eingestellt werden.
• Wenn Datum und Uhrzeit nicht eingestellt sind, wird während oder nach der
Messung „-:--" angezeigt.
3. Verwendung des Messgerätes
3.1 Anlegen der Armmanschette
Machen Sie Ihren linken Oberarm frei von eng sitzender Kleidung oder
aufgerollten Ärmeln.
Schieben Sie die Armmanschette nicht über dicke Kleidungsstücke.
1.
Stecken Sie den Luftschlauchstecker
fest in die Luftschlauchbuchse.
2.
Legen Sie die Armmanschette
an Ihren linken Oberarm an.
Der untere Rand der Armmanschette
muss 1 bis 2 cm oberhalb des
Ellbogens liegen. Die Manschette
sollte mit dem Luftschlauch in
1 - 2 cm
Richtung Ihrer Hand am Oberarm
angelegt werden.
3.
Den Klettverschluss fest
schließen.
Hinweise:
• Wenn Sie die Messung am rechten Arm
durchführen, befindet sich der Luftschlauch
an der Seite Ihres Ellenbogens. Achten Sie
darauf, dass Ihr Arm nicht auf dem
Luftschlauch liegt.
• Der Blutdruck kann sich zwischen dem rechten und linken Arm
unterscheiden, und die gemessenen Blutdruckwerte können unterschiedlich
sein. OMRON empfiehlt daher, immer denselben Arm für Messungen zu
verwenden. Falls sich die Werte zwischen beiden Armen sehr deutlich
unterscheiden, sollten Sie mit Ihrem Arzt absprechen, welchen Arm Sie für
Messungen verwenden.
3.2 So sitzen Sie richtig
Zur Messung müssen Sie entspannt und
bequem sitzen, bei angenehmer
Raumtemperatur. 30 Minuten vor der
Messung sind Baden, Alkohol- und
Koffeingenuss, Rauchen, Sport und
Mahlzeiten zu meiden.
• Setzen Sie sich auf einen Stuhl, die Beine
nicht gekreuzt, und stellen Sie Ihre Füße flach
auf den Boden.
• Sitzen Sie aufrecht und mit geradem Rücken.
• Lehnen Sie sich mit dem Rücken an, und
legen Sie den Arm auf eine Unterlage.
• Die Armmanschette sollte auf Herzhöhe am
Arm angelegt sein.
3.3 Eine Messung vornehmen
Hinweise:
• Drücken Sie zum Abbrechen einer Messung einmal die
START/STOP-Taste, um die Luft in der Armmanschette abzulassen.
• Halten Sie während der Messung still.
Das Messgerät ist dafür konzipiert, für 2 Personen Messungen durchzuführen
und die Messwerte im Speicher zu speichern, indem die BENUTZER-IDs
1 und 2 verwendet werden.
1.
Wählen Sie Ihre
BENUTZER-ID (1 oder 2).
2. Drücken Sie die Taste START/STOP.
Die Armmanschette beginnt sich automatisch aufzupumpen.
START AUFPUMPEN ABLASSEN FERTIG
Leuchte der Manschettensitzkontrolle
Wenn Ihr systolischer Druck höher ist als 210 mmHg
Nachdem die Armmanschette begonnen hat, sich aufzupumpen, drücken
Sie die START/STOP-Taste, und halten Sie sie gedrückt, bis ein Druck von
30 bis 40 mmHg über Ihrem erwarteten systolischen Druck erreicht ist.
Hinweise:
• Das Gerät pumpt die Manschette nicht auf mehr als 299 mmHg auf.
• Nicht mehr Druck als notwendig anwenden.
3.
Nehmen Sie die Armmanschette ab.
4.
Drücken Sie die Taste START/STOP, um das Messgerät
auszuschalten.
Das Messgerät speichert das Messergebnis automatisch in seinem Speicher.
Er schaltet sich automatisch nach 2 Minuten aus.
Hinweis: Vor einer erneuten Messung mindestens 2 bis 3 Minuten warten.
Dadurch können die Arterien wieder zum Zustand vor der Messung
zurückkehren.
Anwendung des Gastmodus
Das Messgerät speichert Messwerte für 2 Benutzer.
Soll eine einzelne Messung bei einem anderen Benutzer durchgeführt
werden, kann dafür der Gast-Modus aktiviert werden. Im Gast-Modus werden
keine Messwerte in den Speicher übernommen.
1. Drücken Sie die Taste START/STOP,
und halten Sie sie mindestens
3 Sekunden gedrückt.
Das BENUTZER-ID-Symbol sowie Datum und
Uhrzeit werden ausgeblendet.
2. Lassen Sie die Taste START/STOP los, sobald Datum und
Uhrzeit ausgeblendet werden.
Die Armmanschette beginnt sich automatisch aufzupumpen.
Wenden Sie sich stets an Ihren Arzt. Selbstdiagnose und
Selbstbehandlung anhand der Messergebnisse sind gefährlich.
3.4 Benutzung der Speicherfunktion
Das Messgerät speichert automatisch bis zu 60 Messergebnisse für jeden
Benutzer (1 und 2). Das Gerät kann auch einen Mittelwert berechnen, der auf
den letzten 3 innerhalb von 10 Minuten gemessenen Werten basiert.
Hinweise:
• Falls für diesen Zeitraum nur 2 Messwerte im Speicher sind, wird der
Mittelwert anhand dieser 2 Messwerte berechnet.
• Falls für diesen Zeitraum 1 Messwert im Speicher ist, wird dieser Wert als
Mittelwert angezeigt.
• Wenn der Speicher voll ist, löscht das Messgerät den ältesten Wert.
• Wenn Messwerte angezeigt werden, die ohne vorherige Einstellung von
Datum und Uhrzeit aufgenommen wurden, wird anstelle von Datum und
Uhrzeit „-:--" angezeigt.
Zur Anzeige der gespeicherten Messwerte
1.
Wählen Sie Ihre BENUTZER-ID (1 oder 2).
2.
Drücken Sie die Taste .
Die Speichernummer wird eine Sekunde, bevor
Umschalten
die Pulsfrequenz angezeigt wird, eingeblendet.
zwischen Datum- und
Der neueste Datensatz hat die Nummer „1".
Uhrzeit-Anzeige
Hinweis: Das Ergebnis der
Manschettensitzkontrolle erscheint
zusammen mit den Messwerten auf
der Anzeige. Die Leuchte für die
Armmanschettensitzkontrolle
leuchtet nicht.
: Die Armmanschette war eng genug angelegt.
: Die Armmanschette war zu lose oder nicht richtig angelegt.
3.
Drücken Sie die Taste oder , um die gespeicherten
Werte anzuzeigen.
: Zur Anzeige der älteren Werte
: Zur Anzeige der neueren Werte
Anzeige des Mittelwerts
1. Wählen Sie Ihre BENUTZER-ID (1 oder 2).
2.
Drücken Sie die Taste , und halten
Sie sie mindestens 3 Sekunden
gedrückt.
Hinweise:
• Wenn der vorherige Messwert ohne Einstellung von Datum und Uhrzeit
aufgenommen wurde, wird der Mittelwert nicht berechnet.
• Falls im Speicher keine Messergebnisse gespeichert sind,
wird die Anzeige rechts angezeigt.
Löschen aller gespeicherten Werte
Die gespeicherten Werte werden abhängig von der BENUTZER-ID gelöscht.
1.
Wählen Sie Ihre BENUTZER-ID (1 oder 2).
2.
Drücken Sie die Speichertaste, während das
Speichersymbol ( ) angezeigt wird.
3. Halten Sie die Taste
gedrückt und drücken
Sie dabei mindestens
3 Sekunden lang die
Taste START/STOP.
Hinweis: Sie können die gespeicherten Daten nicht teilweise löschen.
Es werden immer alle Daten des ausgewählten Benutzers gelöscht.
