Edision progressiv hybrid lite LED Anleitung

Herzlichen Glückwunsch zum Erwerb eines EDISION progressiv hybrid lite LED
Bitte beachten Sie, dass die Ιnformationen hier, Stand der Drucklegung sind.
Aktuelle Informationen und ausführliche Benutzerhandbücher finden Sie im Internet unter: www.edision.de
1

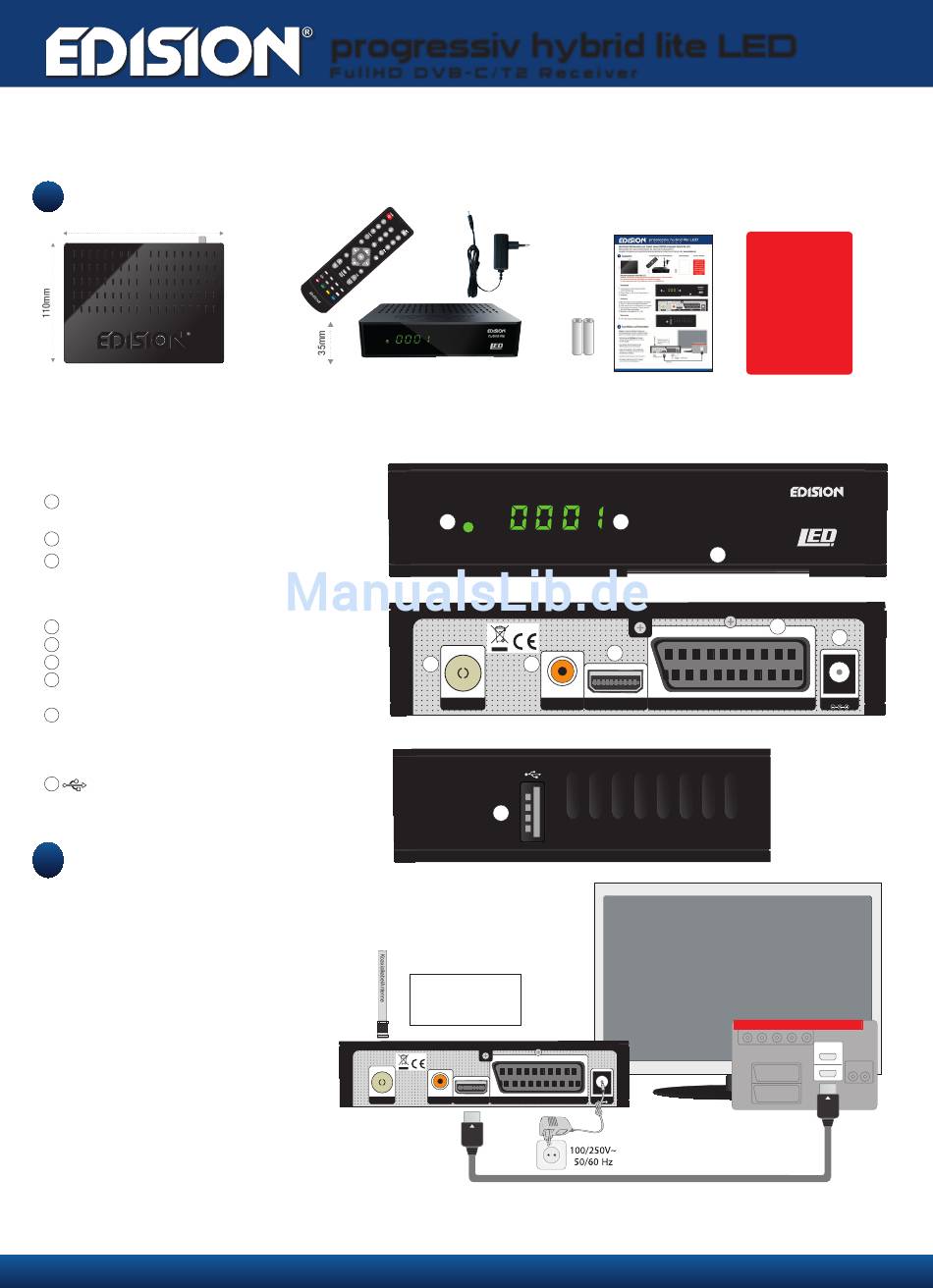

Auspacken
146mm
Receiver progressiv hybrid lite LED
Hinweise: Die Frontseite ist werkseitig mit einer Schutzfolie versehen, welche sich leicht
und mit Vorsicht lösen lässt. (Schutzfolie nur bei Geräte mit display)
Im Lieferumfang können auch Teile enthalten sein, die hier nicht aufgeführt sind.
Vorderseite
1 Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung.
2 Display: Zeigt u.a. Zeit und den Programmplatz an.
3 Kartenleser
Rückseite
4 ANT IN: Anschluss für das Koaxialkabel an die Antenne.
5 S/PDIF: Für den Anschluss digitaler Audioquellen
6 HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität.
7 SCART: Dieser wird verwendet, um Ihren Fernseher
über SCART-Kabel anzuschließen.
8 Anschluss für ein Netzteil (DC 5V / 1,0A)
Nebenseite
9
/ USB: Anschluss für USB-Speichergeräte.
2
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang muss
Ihre Antenne/Anschluss von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät,
für HDTV-Qualität..
• Nun verbinden Sie den Receiver über den
ANT IN Eingang mit dem Antennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
progressiv hybrid lite LED
F u l l H D D V B - C / T 2 R e c e i v e r
Fernbedienung mit 2 ΑΑΑ-Batterien
1
4
ANT IN
9
ANT IN: Anschluss für
das Koaxialkabel an die
Antenne
ANT IN S/PDIF HDMI
HDMI:
HDMI
kabel
Ausgang Receiver
HDMI Kabel
Dokumentation
2
6
5
S/PDIF HDMI
DC 5V/1,0 A
SCART
Netzsteckdose
Service-Hinweis
Um Ihnen einen
effizienten und
schnellen Ablauf
bieten zu können,
wenden Sie sich
im Servicefall bitte
an Ihren EDISION
Fachhändler.
hybrid lite
3
7
8
DC 5V/1,0 A
SCART
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI in
2
1
m
HD i
kabel
