Edision progressiv hybrid Anleitung

Herzlichen Glückwunsch zum Erwerb eines EDISION progressiv hybrid
Bitte beachten Sie, dass die Ιnformationen hier, Stand der Drucklegung sind.
Aktuelle Informationen und ausführliche Benutzerhandbücher finden Sie im Internet unter: www.edision.de
1

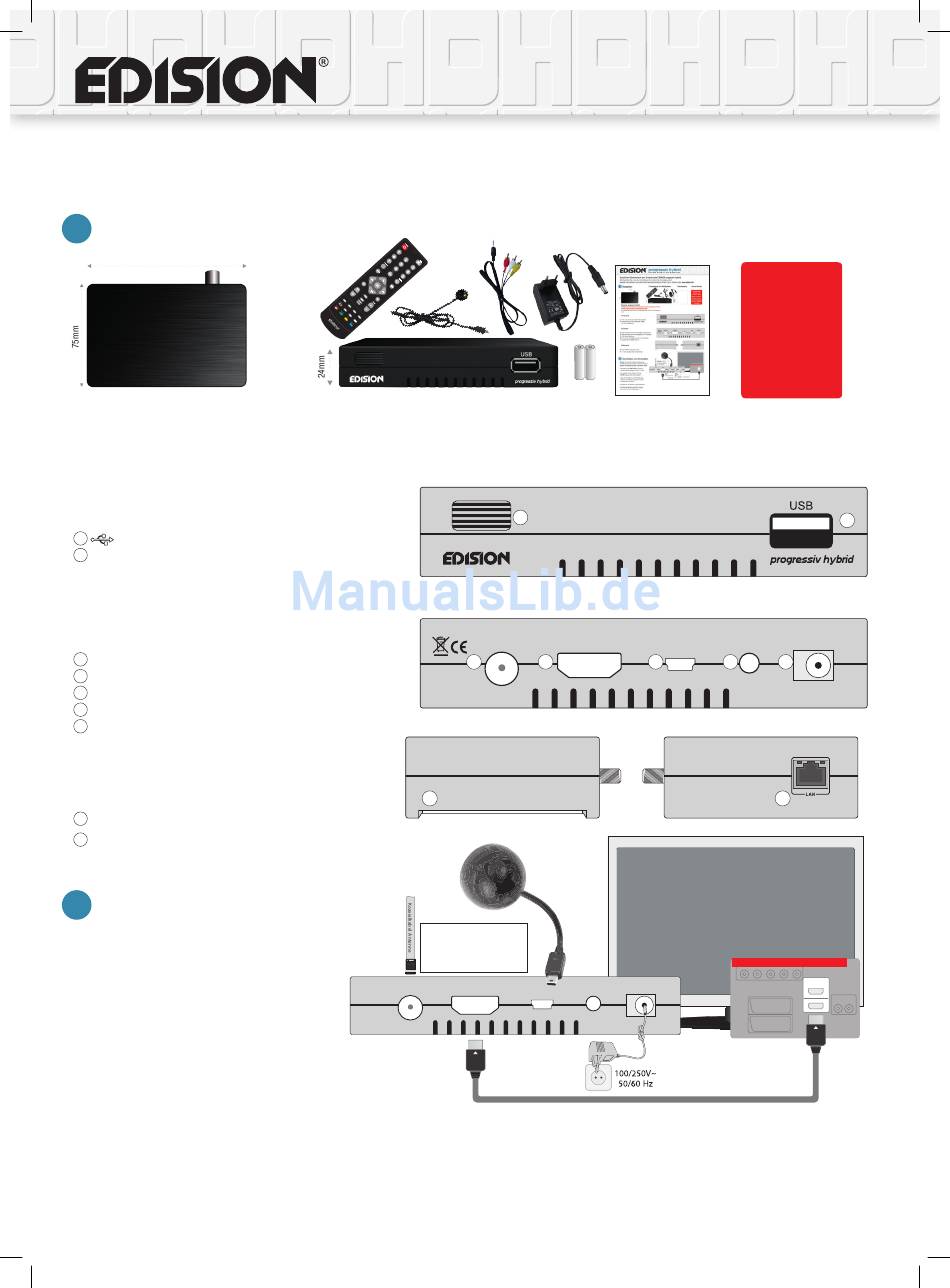

Auspacken
115mm

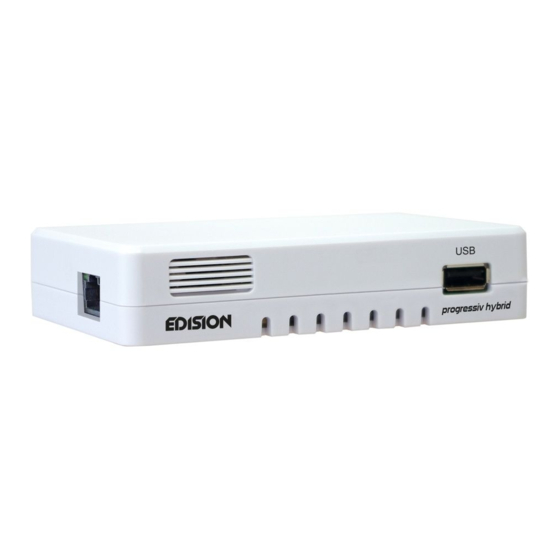

Receiver progressiv hybrid
Hinweise: Die Frontseite ist werkseitig mit einer Schutzfolie versehen,
welche sich leicht und mit Vorsicht lösen lässt.
Im Lieferumfang können auch Teile enthalten sein, die hier nicht aufgeführt
sind.
Vorderseite
1
/ USB: Anschluss für USB1-Speichergeräte.
2 Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung.
Rückseite
3 ANT IN: Anschluss für das Koaxialkabel an die Antenne.
4 HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität.
5 IR IN: Infrarot Anschluss
6 AV OUT: Zur Übertragung von Bild- und Tonsignalen
7 Anschluss für ein Netzteil (DC 5V)
Nebenseite
8 Karte CONAX: Kartenleser Conax
9 1 x RJ45 10/Mbps Ethernet Schnittstelle
2
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang muss
Ihre Antenne/Anschluss von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den
ANT IN Eingang mit dem Antennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
progressiv hybrid
F u l l H D D V B - C / T 2 R e c e i v e r
Fernbedienung mit 2 ΑΑΑ-Batterien
2
ANT IN
3
8
ANT IN: Anschluss
für das Koaxialkabel
an die Antenne
HDMI
ANT IN
HDMI:
Ausgang Receiver
HDMI
kabel
HDMI Kabel
Dokumentation
HDMI
IR
4 5
AV DC-5V
IR
Netzsteckdose
Service-Hinweis
Um Ihnen einen
effizienten und
schnellen Ablauf
bieten zu können,
wenden Sie sich
im Servicefall bitte
an Ihren EDISION
Fachhändler.
1
AV DC-5V
6 7
9
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI in
2
1
m
HD i
kabel
