Edision OS NINO + DVB-S2 + DVB-T2/C Anleitung

Herzlichen Glückwunsch zum Erwerb eines EDISION OS NINO + DVB-S2 + DVB-T2/C
Bitte beachten Sie, dass die Ιnformationen hier, Stand der Drucklegung sind.
Aktuelle Informationen und ausführliche Benutzerhandbücher finden Sie im Internet unter: www.edision.de
1

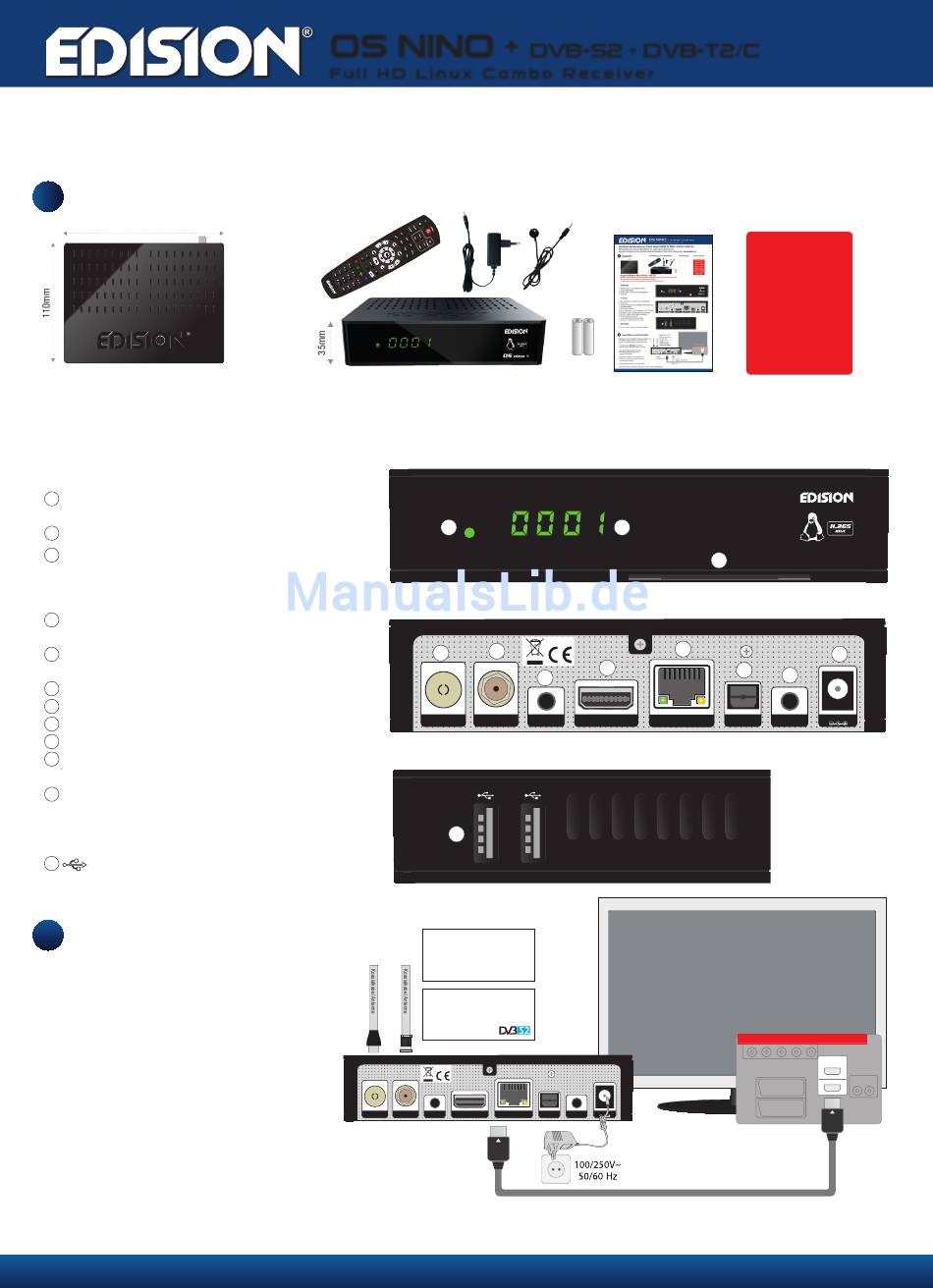

Auspacken
146mm
Receiver EDISION OS NINO + DVB-S2 + DVB-T2/C
Hinweise: Die Frontseite ist werkseitig mit einer Schutzfolie versehen, welche sich leicht und mit
Vorsicht lösen lässt. (Schutzfolie nur bei Geräte mit display)
Im Lieferumfang können auch Teile enthalten sein, die hier nicht aufgeführt sind.
Vorderseite
1 Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung
2 Display: Zeigt u.a. Zeit und den Programmplatz an.
3 Kartenleser
Rückseite
4 ANT IN: Anschluss des Kabels mit dem terrestrischen /
Kabel Signal.
5 LNB IN: Anschluss für das Koaxialkabel mit dem Signal von
der Satellitenanlage
6 IR IN: Infrarot Anschluss
7 HD OUT: Anschluss an ein Fernsehgerät für HDTV-Qualität
8 ETHERNET: RJ45 10/100 Mbps Ethernet Schnittstelle
9 S/PDIF: Für den Anschluss digitaler Audioquellen
10 RS 232: Anschluss an einen PC
per Nullmodemkabel für Software-Update
11 Anschluss für ein Netzteil (DC 12V / 2,0A)
Nebenseite
12
/ 2 x USB: Anschluss für USB - Speichergeräte
2
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang per Satellit muss
Ihre Satelliten-Anlage von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HD OUT-Schnittstelle mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den
ANT IN oder LNB IN Eingang mit dem
Satellitenantennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang und ist nach kurzer Zeit betriebsbereit.
OS NINO +
F u l l H D L i n u x C o m b o R e c e i v e r
Fernbedienung mit 2 ΑΑΑ-Batterien
1
5
4
ANT IN LNB IN 13/18V
400mA MAX
12
ANT IN: Anschluss des
Kabels oder terrestrischen
oder Kabel Signal
LNB IN: Anschluss
des Kabels mit dem
Satellitensignal
ANT IN LNB IN 13/18V IR IN HD OUT ETHERNET
400mA MAX
HD OUT:
HDMI
kabel
Ausgang Receiver
DVB-S2 + DVB-T2/C
Dokumentation
2
8
7
6
HD OUT
IR IN ETHERNET
DC 12V/2,0 A
S/PDIF RS232
Netzsteckdose
HDMI Kabel
Service-Hinweis
Um Ihnen einen
effizienten und
schnellen Ablauf
bieten zu können,
wenden Sie sich
im Servicefall bitte
an Ihren EDISION
Fachhändler.
OS
nino +
3
11
9
10
DC 12V/2,0 A
S/PDIF
RS232
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI in
2
1
m
HD i
kabel
