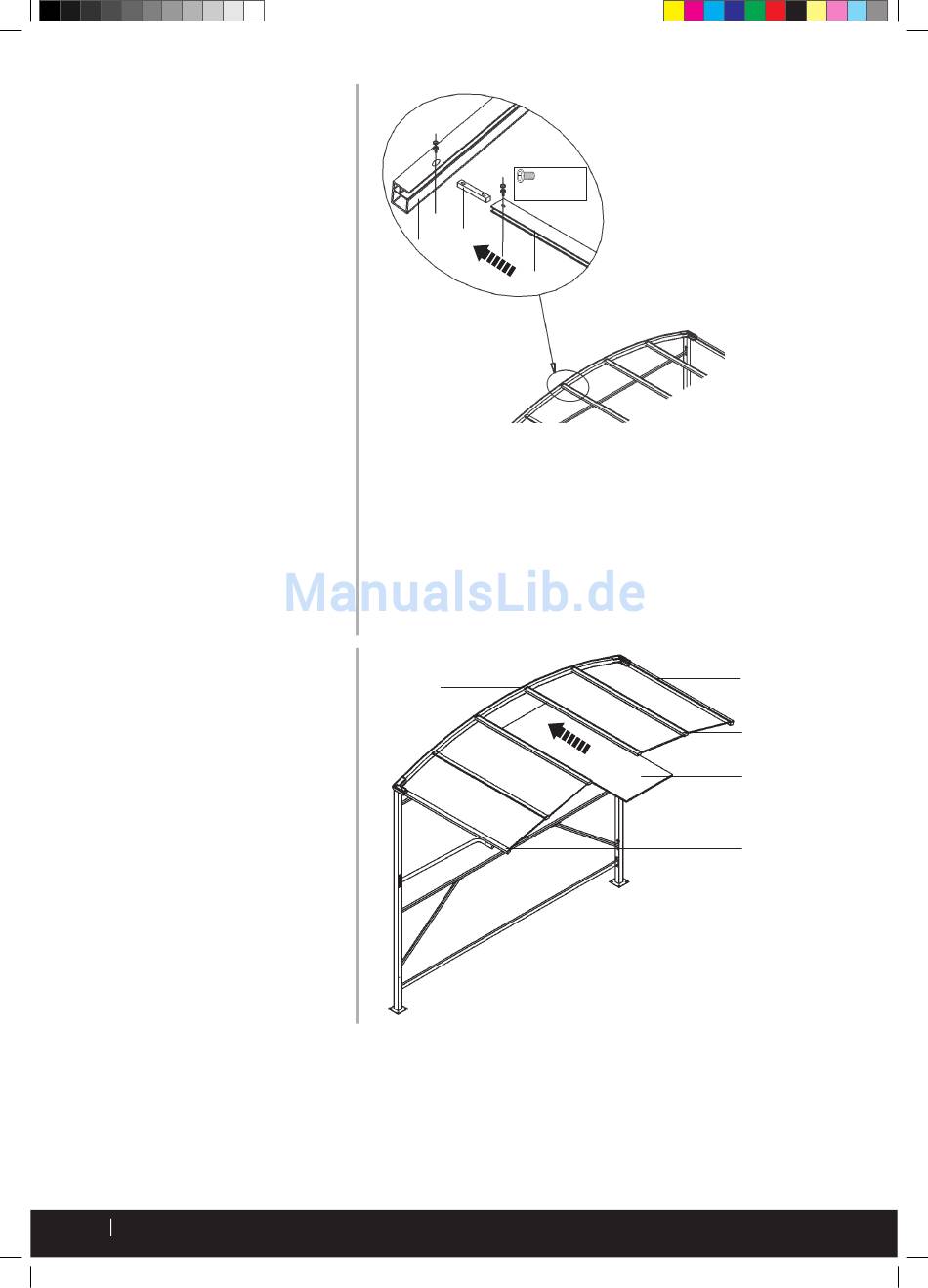

14 Middelste dakstut
A Verbindingsstuk
H Schroef M6 x 8
1. Steek het
verbindingsstuk (A) in de
opening van de middelste
dakstut (14) en bevestig
de verbinding met de
schroef (H).
2. Steek het andere einde
van het verbindingsstuk
(A) in de rail van de
gemonteerde dakboog
(13) en bevestig de
verbinding met de
schroef (H).
3. Monteer op dezelfde
wijze de andere drie
middelste dakstutten
(14) aan de dakboog (13).
18 Dakspaan
1. Schuif alle vijf dakspanen
(18) in de rails van de
dakstutten (11, 12, 14),
en de rails van de
gemonteerde
dakbogen (13).
12
NEDERLANDS
MNL_5573775 (TG-2370_2N)_DFT_NL_TNK_V02_141110 12
5
4x
4x
8x
A
13
6
13
5x
M6 x 8
14
12
14
18
11
