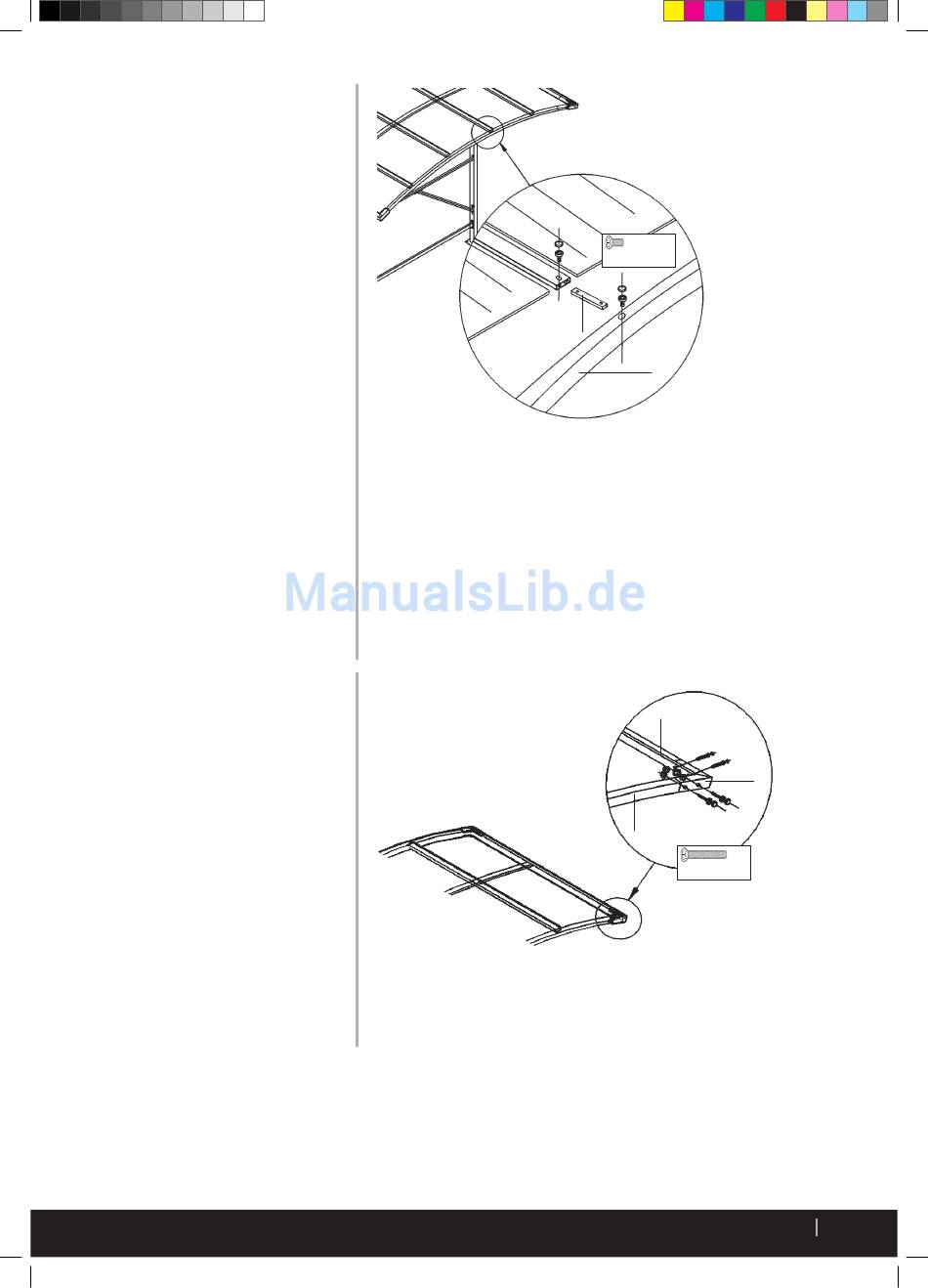

13 Puntea plafonului
A Piesa de racord
H Şurubul M6 x 8
1. Introduceţi piesa de
conexiune (A) în orificiul
traversei centrale a
plafonului (14) şi fixaţi
conexiunea cu ajutorul
şurubului (H). Repetaţi
aceiaşi paşi pentru
celelalte trei traverse
centrale ale plafonului.
2. Introduceţi toate cele
patru piese de racord (A)
în şina punţii plafonului
(13) şi fixaţi structura cu
şuruburi (H). Acordaţi
atenţie ca toate cele cinci
elemente tip şindrilă
să fie împinse în şinele
punţii plafonului (13).
B Colţar
K Şurub M6 x 40
O Piuliţă semirotundă
M6
1. Conectaţi la fiecare colţ
al structurii plafonului
câte un colţar (B).
Fixaţi conexiunea cu
şuruburile (K) şi piuliţa
semirotundă (O).
MNL_5573775 (TG-2370_2N)_DFT_RO_TNK_V02_141110.indd 13
7
1x
4x
8x
8
2x
8x
8x
M6 x 8
A
13
12
B
13
M6 x 40
ROMÂNĂ
