1 Montanti
2 Montanti
6 Sostegno
7 Sostegno
8 Sostegno
trasversale
K Vite M6 x 40
M Vite M6 x 50
O Madrevite di
protezione M6

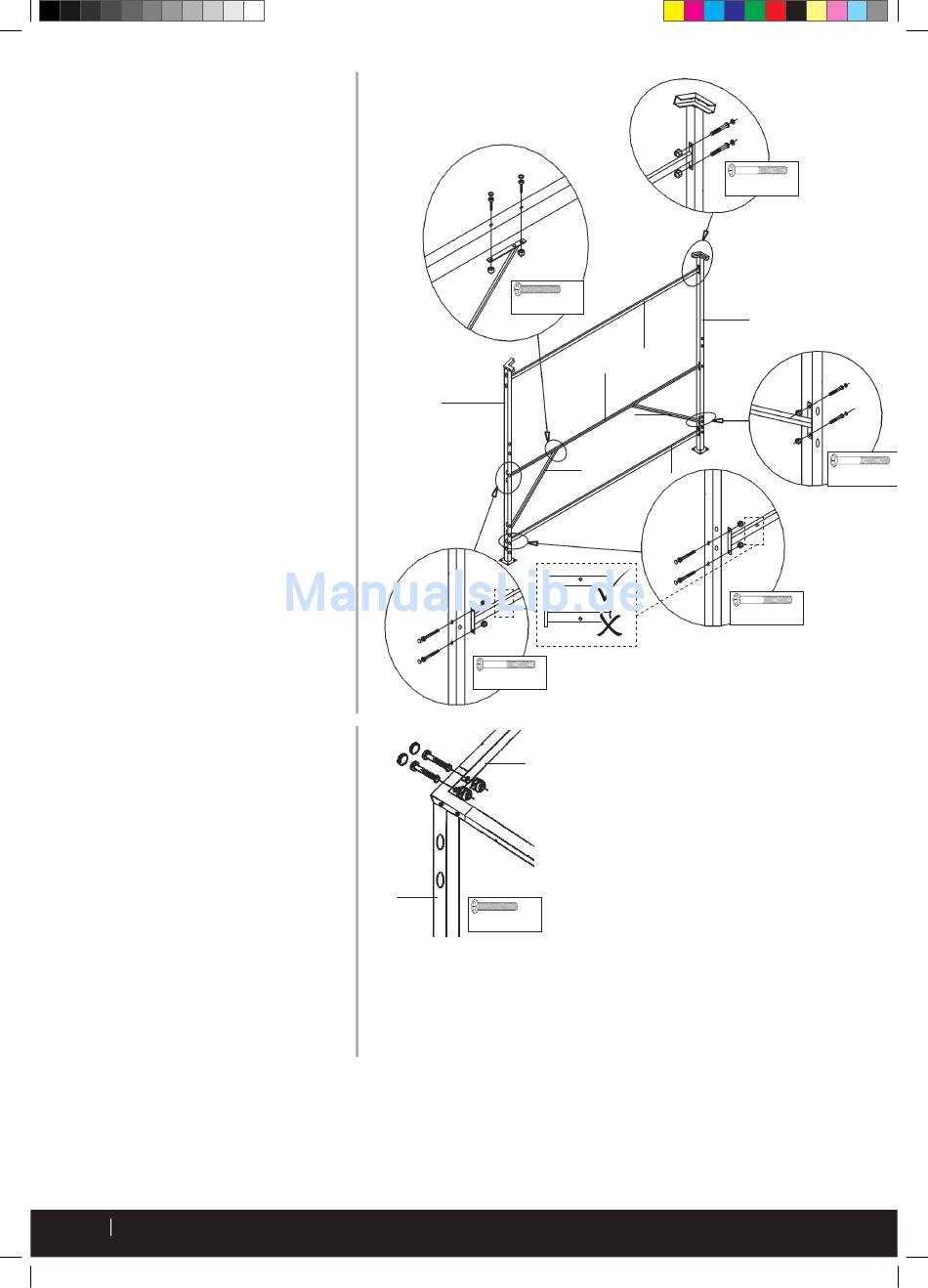

1. Collegare i sostegni (6, 7)
ai montanti (1, 2) con le
viti (M) e i dadi a cappello
(O).
2. Collegare i sostegni
trasversali (8) ai montanti
(1, 2) e i sostegni (7) con
le viti (M, K) e i dadi a
cappello (O).
13 Archi tetto
K Vite M6 x 40
O Madrevite di
protezione M6
1. Introdurre l'estremità
dell'arco tetto (13) nel
connettore angolare del
montante (1, 2).
2. Fissare la costruzione
con le viti (K) e il dado
cappello (O).
