17 Puntea plafonului
I Şurubul M6 x 10

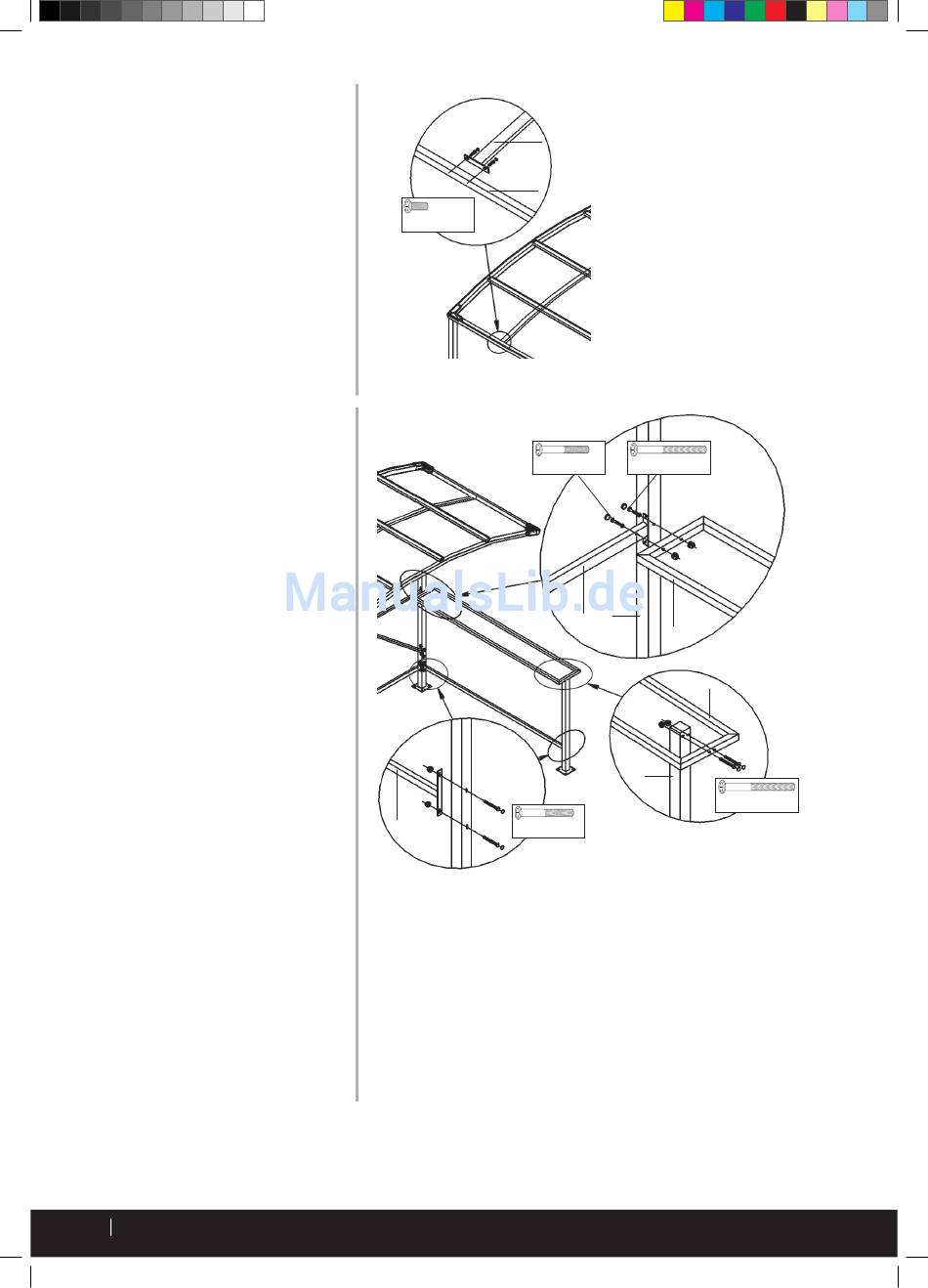

1. Poziţionaţi puntea
plafonului (17) sub
traversele laterale ale
plafonului şi elementele
tip şindrilă. Fixaţi-o de
traversele laterale
(11, 12), utilizând în acest
scop şuruburile (I).
3 Picior
4 Traversă
15 Poliţă de depozitare 1x
16 Poliţă de depozitare 1x
L Şurub M6 x 45
M Şurub M6 x 50
N Şurub M6 x 70
O Piuliţă semirotundă
M6
1. Fixaţi poliţa de depozitare
(15) pe traversă (7) şi
stâlp (2). Utilizaţi în acest
sens şuruburile (L, N) şi
piuliţa semirotundă (O).
2. Înşurubaţi traversa (4)
pe stâlp (2), utilizând în
acest sens şuruburile (M)
şi piuliţa semirotundă (O).
3. Fixaţi piciorul (3) de poliţa
inferioară de depozitare
(15) şi de traversă (4) cu
şuruburile (M, N) şi piuliţa
semirotundă (O).
4. Repetaţi aceleaşi etape
de montaj pe cealaltă
parte.
14
ROMÂNĂ
MNL_5573775 (TG-2370_2N)_DFT_RO_TNK_V02_141110.indd 14
9
1x
4x
M6 x 10
10
2x
2x
2x
8x
6x
16x
4
17
11
M6 x 45 M6 x 70
7
15
2
3
M6 x 50
15
M6 x 70
