DOWN IMAGING

Die Anzeige interpretieren
Down Imaging Sendekegel „beleuchten" die Meeresbodenkontur, die Struktur
und die Fische. Die dünnen, hochauflösenden Sendekegel erzeugen detaillier-
te Sonar-Daten, die Sie auf dem Bildschirm sehen.
Anhand der hellen und dunklen Bereiche auf dem Bildschirm können Sie die
Objekte unter Ihrem Schiff wie folgt interpretieren:
Sonar-Verlauf: Echos im Zeitverlauf bewegen sich vonrechts nach links über den Bildschirm
A
A Weiße Streifen oder Wolken zeigen Fische auf dem Display an.
B Helle Schatten zeigen verdichtete Strukturen an (z.B. kompaktes
Sediment, Baumstämme, Felsen oder ein ansteigendes Terrain).
C Schatten
D Dunkle Schatten zeigen weiche Echos (Schlamm, Sand) oder ein
abfallendes Gelände an.

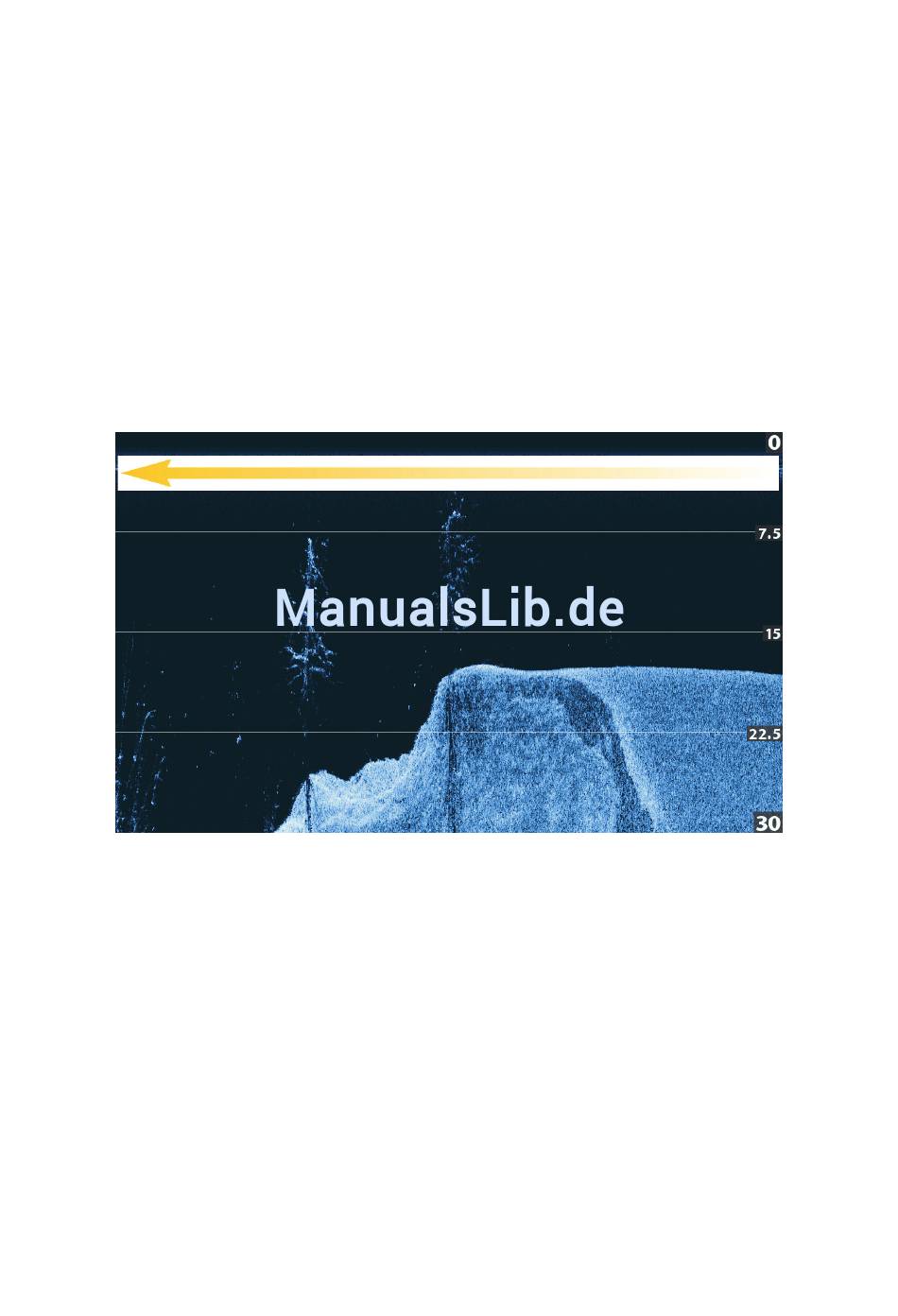

Down Imaging Ansicht
B
23
C
E
