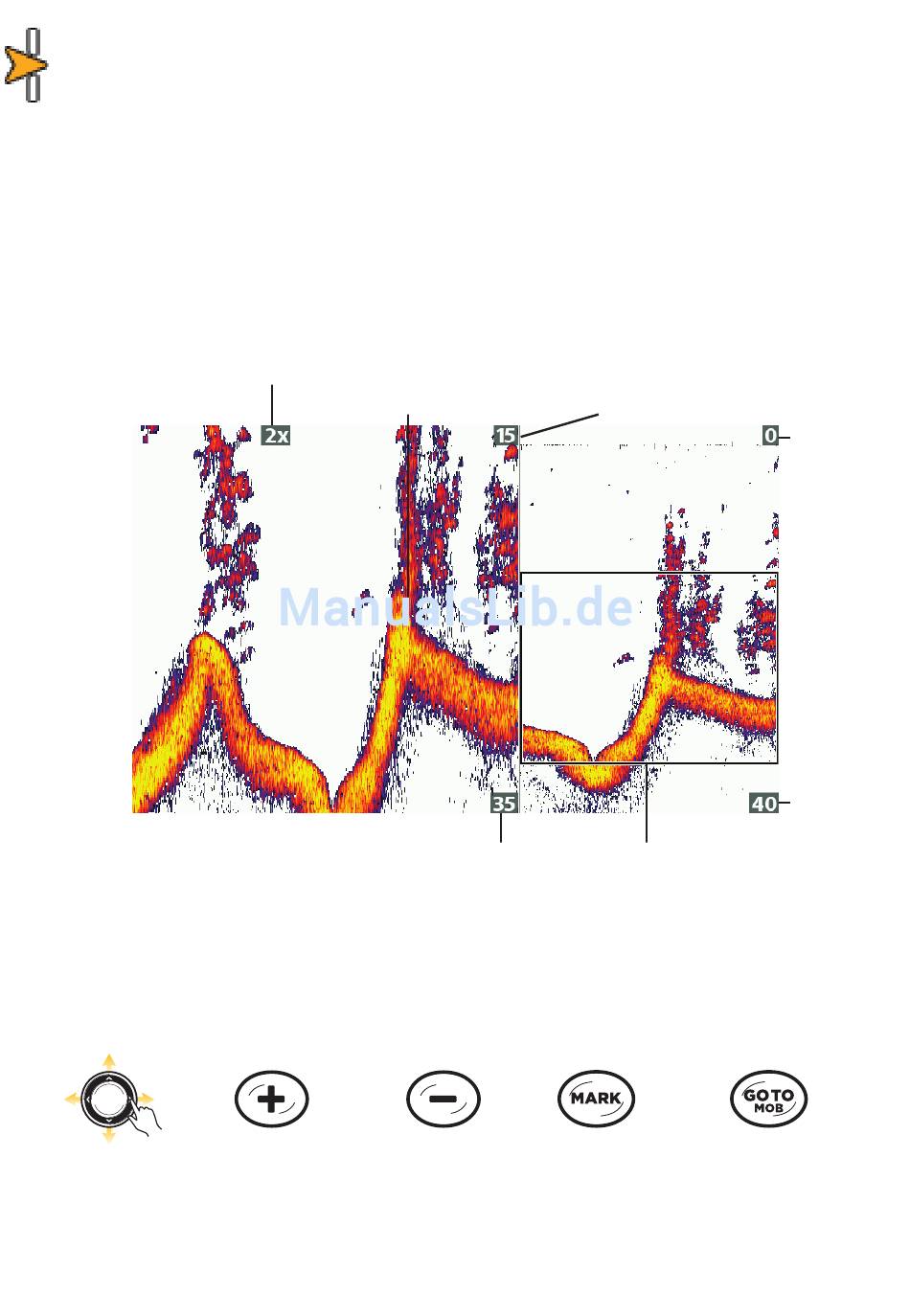

Meeresgrund-Echos vergrößern
Die Sonar-Zoom-Ansicht liefert eine vergrößerte Anzeige des Meeresbodens
und seiner Struktur. Die Sonar-Zoom-Ansicht erkennen Sie am Zoom-Vor-
schaufenster am rechten Bildschirmrand.
Hat die Bedieneinheit GPS-Empfang, können Sie auch Wegpunkte setzen und
die Navigation starten.
Zoom-Einstellung
Cursor
Einzoomen
bewegen
Arbeiten in der Sonar-Zoom-Ansicht
Gezoomter Bereich
(2-fach vergrößert)
Gezoomte Ansicht,
unterer Bereich
Auszoomen
16
Gezoomte Ansicht
Oberer Bereich
Zoom-Vorschaufenster
zeigt den Anteil der vollen
Sonar-Ansicht, die auf der
linken Seite vergrößert wird
Wegpunkt
Navigation
setzen
Sonar-
Ansicht,
oberer
Bereich
Sonar-
Ansicht,
unterer
Bereich
starten
