SIDE IMAGING
Die Anzeige interpretieren
Die Side Imaging Sendekegel „beleuchten" die Meeresbodenkontur, die Struk-
tur und die Fische. Die Abdeckung der seitlichen Sendekegel ist sehr dünn
von vorne nach hinten und sehr breit von oben nach unten. Die Meeresboden-
Zusammensetzung bestimmt die Intensität der Sonar-Echos, und ansteigen-
des Gelände Richtung Geber reflektiert das Sonar besser als absteigendes
Gelände, das vom Geber weg weist.
A
A Schatten: Je länger der Schatten, umso größer das Objekt. Anhand der
Schatten können Sie interpretieren, wo Fische oder Objekte sich in Bezug
auf den Meeresboden befinden.
B Helle Schatten: Diese zeigen dichtes Terrain (z.B. kompaktes Sediment,
Baumstämme, Felsen) oder ansteigendes Terrain an.
C Wassersäule: zeigt die relative Tiefe des Wassers unter dem Schiff zu
einem bestimmten Zeitpunkt an. Unterschiede in der Breite der Wasser-
säule zeigen Unterschiede in der Entfernung zum Meeresgrund während
der Fahrt an (siehe Abbildung Side Imaging Ansicht interpretieren).
D Weiße Streifen oder Wolken zeigen Fische auf dem Display an.
E Dunkle Schatten zeigen weiche Echos (Schlamm, Sand) oder ein abfallen
des Gelände an.

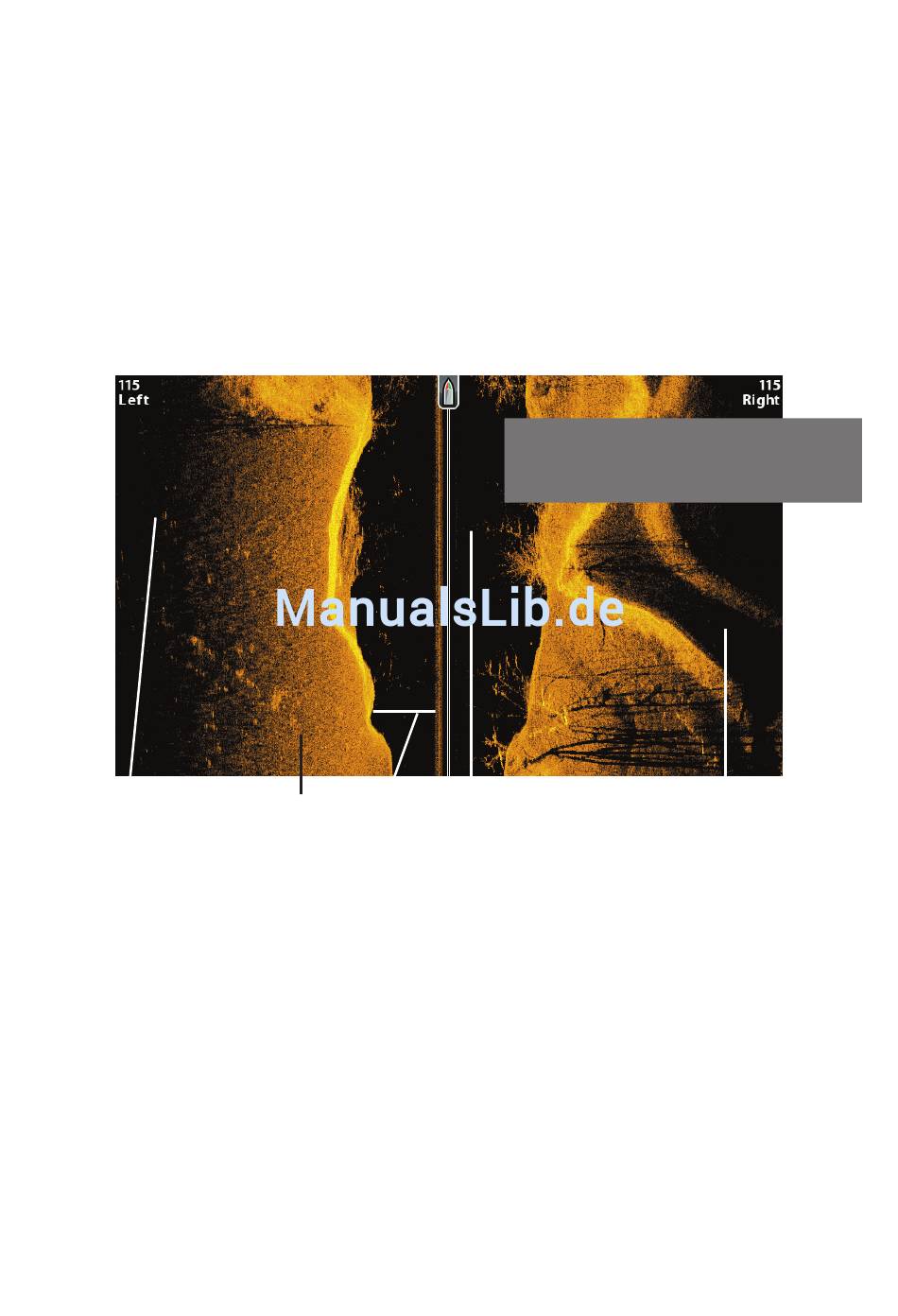

Side Imaging Ansicht interpretieren
B
C
17
Side Imaging Sonar-Echos werden zu-
erst am oberen Bildschirmrand angezeigt
und bewegen sich dann nach unten.
D
D
