SONAR
Interpretation & Display-Einstellungen
Sie können die Einstellungen ab Werk benutzen oder Ihre eigenen individuel-
len Einstellungen vornehmen.
Die Sonar-Ansicht zeigt die Intensität der Sonar-Echos auf Basis der Menü-
Einstellungen der Sonar-Farben und der Meeresgrund-Anzeige an. Sie kön-
nen die Fischsymbole aktivieren oder deaktivieren (Fish ID+) den SwitchFire
Modus ändern, die Empfindlichkeitsstufe anpassen u.v.m.
Starke Echos
Sonar-Verlauf
Sonar-Echos im Zeitverlauf scrollen
von links nach rechts über den Bildschirm
• Schwache Echos können z.B. Vegetation oder kleine Fische sein.
• Starke Echos können z.B. kompaktes Sediment, Felsen, Baumstämme oder
andere feste Strukturen sein.

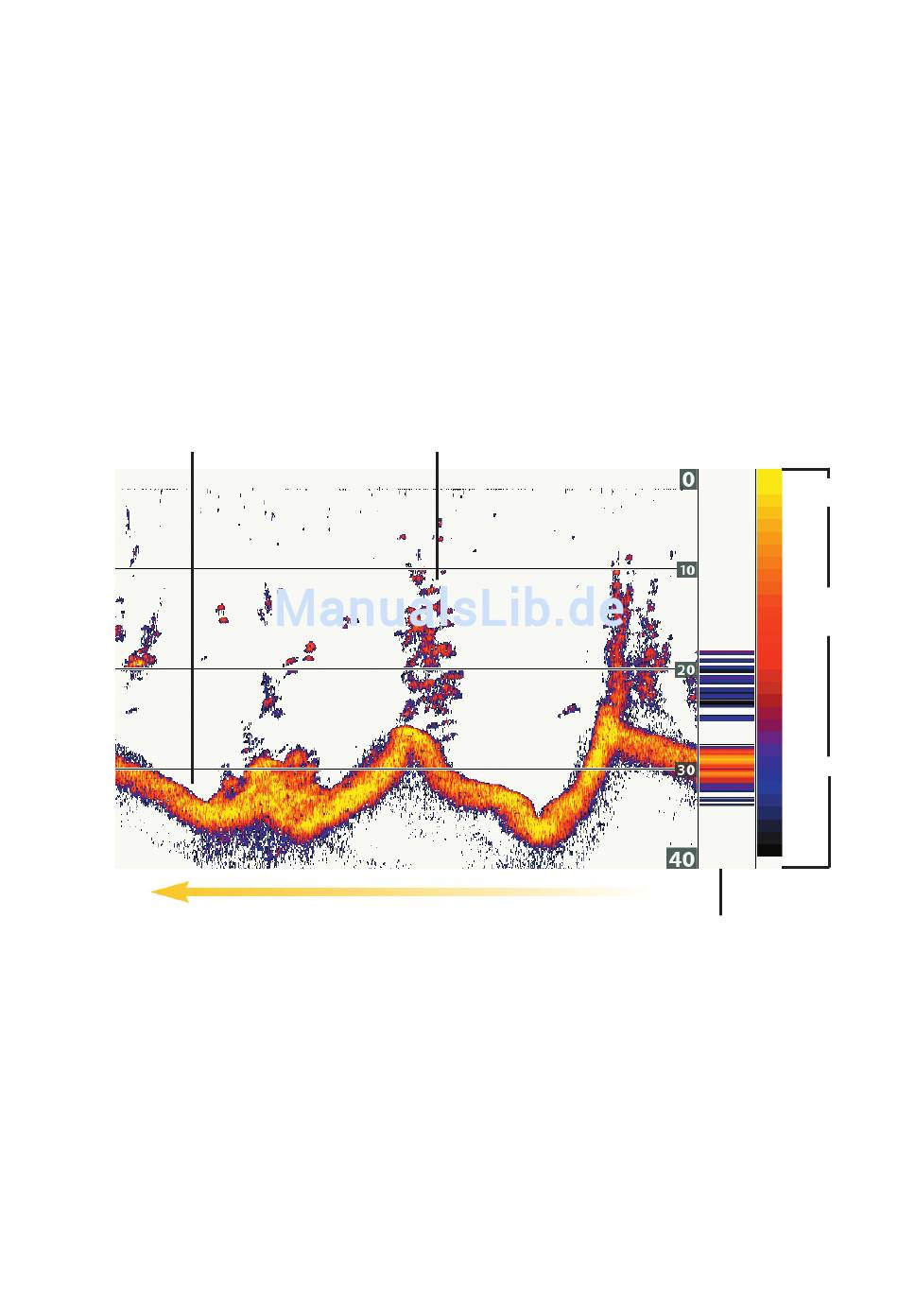

Sonar-Ansicht: Sonar-Farbpalette 1
Schwache Echos
13
Stark
Farb-
balken
Schwach
RTS-Fenster
(Echtzeit-Fenster)
