WICHTIG
Diese Kurzanleitung hilft Ihnen beim Verbinden und Konfigurieren Ihrer Headset-Lösung. Es ist
wichtig, dass Sie die Anweisungen in jedem Abschnitt in der angegebenen Reihenfolge befolgen.
Bitte beachten Sie, dass die Touchscreen-Basisstation über einen integrierten Assistenten
verfügt, der Sie bei allen erforderlichen Schritten zum Anschließen und Konfigurieren von
Einstellungen unterstützt und viele Aufgaben automatisiert. Der Assistent wird beim erstmaligen
Einschalten der Basisstation gestartet.
Auch wird der grundlegende Betrieb des Headsets vorgestellt. Umfassende Details zu den Funktionen
Ihres Jabra® PRO™ Headsets finden Sie im Benutzerhandbuch auf der mitgelieferten CD-ROM.
Dieses Produkt enthält Schriftartenprogramme („Font-Software") für visuell lesbare Schriftbilder auf Basisanzeigen.
Verwendet wird die Font-Softwarefamilie Frutiger® Next, lizenziert für GN Netcom von Linotype®.

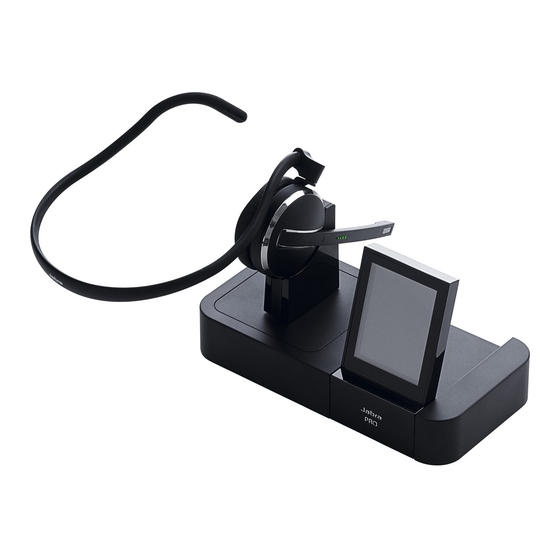

DIAGRAMM DES JABRA PRO 9470
HEADSETS
1 Mehrfunktionstaste (u. a. Anruf annehmen/
beenden)
2 Touchpanel zur Steuerung von Lautstärke und
Stummschaltung
3 Aktivitäts- und Statusanzeige (mehrfarbige LED)
4 Dualmikrofon mit Geräuschunterdrückung
5 Mikrofonarm
6 Aufladekontakt
7 Trageformbefestigung
8 Lautsprecher
Abbildung 1: Jabra PRO 9470 Headset – Außen- und
Innenseite
DE
DIAGRAMM DER JABRA PRO 9470
BASISSTATION
1 Headset-Ladeschacht
2 Aufladekontakt
3 Touchscreen
4 Telefonkabel-Anschluss
5 Hörer-Anschluss
6 AUX-Anschluss
7 USB-Anschluss
8 Netzteil-Anschluss
9 Anschluss für Online-Anzeige
10 Sicherungsschlitz
11 Lautsprecher für Klingelton und Touchscreen-
Audiorückmeldung
Abbildung 2: Jabra PRO 9470 Basisstation – Vorder- und
Rückansicht
Werbung
Verwandte Anleitungen für Jabra PRO9470
Inhaltszusammenfassung für Jabra PRO9470
- Seite 1 Einschalten der Basisstation gestartet. Auch wird der grundlegende Betrieb des Headsets vorgestellt. Umfassende Details zu den Funktionen Ihres Jabra® PRO™ Headsets finden Sie im Benutzerhandbuch auf der mitgelieferten CD-ROM. Dieses Produkt enthält Schriftartenprogramme („Font-Software“) für visuell lesbare Schriftbilder auf Basisanzeigen.
-
Seite 2: Installation Und Konfiguration
Schritt 2: Headset-Ladeschacht justieren Der Headset-Ladeschacht ist bei Lieferung bereits an Schritt 1: Headset am Kopfbügel anbringen der Jabra PRO Basisstation montiert. Möglicherweise Kopfbügel, Nackenbügel und Ohrbügel sind im möchten Sie jedoch seinen Winkel relativ zur Basisstation Lieferumfang der Standardpakete enthalten. Anleitungen verändern, um ihn für das links- oder rechtshändige... - Seite 3 Gabelumschalter installiert, oder Sie Freizeichen und die Mikrofonlautstärke: haben einen Hörer-Lifter (wie den GN1000) zusammen 1. Der Touchscreen-Assistent fordert Sie auf, den Jabra mit Ihrem Headset-Paket bestellt. In diesem Fall können Konfigurationsserver anzurufen. Folgen Sie den Sie die Verbindung zum elektronischen Gabelumschalter Anweisungen auf dem Touchscreen.
- Seite 4 2. Klicken Sie mit der rechten Maustaste auf das Jabra- Schritt 6: Basisstation mit Softphone auf einem Symbol im Infobereich von Windows, und wählen Computer verbinden Sie Open Device Service. Um Ihr Jabra PRO mit einem Softphone zu verwenden, Das Fenster Jabra Device Service wird geöffnet.
-
Seite 5: TouchscreenBedienelemente
2. Verwenden Sie die Bedienelemente Ihres 1 Symbol „Einstellungen“: Berühren Sie dieses Symbol, Mobiltelefons, um das Gerät „Jabra PRO 9470“ zu um zum Einstellungsmenü für Ihre Basisstation und Ihr identifizieren und auszuwählen. Unter Umständen Headset zu gelangen. fragt Ihr Mobiltelefon nach dem Freigabecode 2 Akkuanzeige: Zeigt den aktuellen Ladestand Ihres (Pass Code) des Headsets. - Seite 6 Die Headset-LED zeigt den Akku-Ladestatus an. - Tippen Sie auf die Mehrfunktionstaste an der Stetiges Gelb: Aufladung erfolgt - Aus: voll geladen Rückseite des Headsets. Der Akkuladestand wird auch auf dem Touchscreen angezeigt. Üblicherweise ist der Headset-Akku im Lieferzustand teilweise aufgeladen. Hinweis: - Der Ladevorgang wird automatisch durchgeführt, sobald Sie das Headset im Ladeschacht platzieren.
- Seite 7 - Verfügen Sie nicht über einen elektronischen So tätigen Sie einen Anruf über ein Softphone oder Gabelumschalter, einen Hörer-Lifter oder eine Mobiltelefon: Headset-Taste, dann legen Sie den Hörer des 1. Setzen Sie Ihr Headset auf. Tischtelefons auf. Hinweis: Wenn Ihr Tischtelefon einen elektronischen Gabelumschalter oder einen GN1000 Hörer-Lifter besitzt, wird die Verbindung automatisch geschlossen.
- Seite 8 - Drücken Sie auf Ihrem Mobiltelefon oder Softphone die Taste zum Beenden von Anrufen. - Berühren Sie das Symbol für „Verbindung beenden“ auf dem Touchscreen. - Tippen Sie auf die Mehrfunktionstaste an der Rückseite des Headsets. Entsorgen Sie das Produkt gemäß den örtlichen Vorschriften. www.jabra.com/weee...
