EX
EX-
EX
-
-
1093
1093
1093
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1093 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die EX-1093 vorsichtig
in den ausgewählten PCI Steckplatz ein. Beachten Sie das die EX-1093 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-1093 mit einer Schraube am Gehäuse.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller".
Legen Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und
starten Sie das „SETUP" welches sich im Ordner „uPD720201_202" befindet (siehe
Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssys-
tem. Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1093
1093
1093
TREIBER INSTALLATION
Windows 8 & Server 2012
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1093
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Deutsch
Deutsch
Deutsch

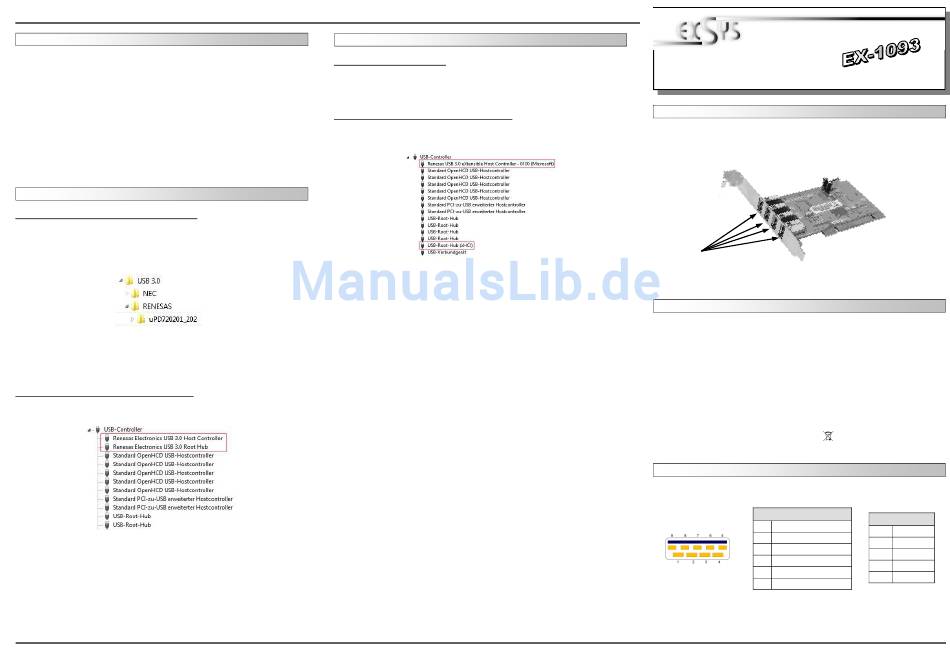

LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1093 is a plug & play high-speed USB 3.0 expansion card for the PCI Bus. The
EX-1093 provides 4 external ports with 900mA power. It uses data transfer rates up to
5Gbit/s. The EX-1093 design fully utilize the Renesas chipset, which represents the
latest in high speed USB 3.0 interface technology. In combination with the PCI bus it
provides a secure and very high data transfer at the two ports. It supports 32-bit PCI &
PCI-X bus with 5 Volt and 3,3 Volt. It is not possible to change the address or IRQ
settings manually, they will be obtained automatically by the system (BIOS) and operat-
ing system. It supports all USB connections from 1.1 to 3.0.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
J1-J4:
3
User Manual
User Manual
Vers. 1.1 / 05.08.13
J1-J4:
4 x external
USB 3.0 A-Port
PCI 32-bit or PCI-X, 33Mhz
Windows XP/ Vista/ 7/ 8/ Server 2003 & 2008 & 2012
4x external USB 3.0 A-Port
EX-1093, Driver CD, Manual, LowProfile Bracket
CE / FCC / RoHS / WEEE
CE
DE97424562 / WHQL
CE CE
USB 3.0 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
