NETGEAR ProSAFE FS526Tv2 Installationsanleitung

Installationsanleitung
ProSAFE FS526Tv2 Smart Switch™
ProSAFE FS728TLP Smart Switch™ mit PoE
Erste Schritte
Folgen Sie diesen Anweisungen, um die Smart Switches FS526Tv2 und FS728TLP
zu installieren und sie mit dem Netzwerk zu verbinden. Konsultieren Sie anschließend
das Software-Administrationshandbuch für die Smart Switches FS526Tv2 und
FS728TLP, um Informationen zur Konfiguration von Funktionen wie z. B. VLANs,
Spanning Tree Protocol (STP) und Quality of Service (QoS) zu erhalten.
Überprüfen des Packungsinhalts
Prüfen Sie zuerst den Packungsinhalt. Im Lieferumfang ist Folgendes enthalten:
• Smart Switch NETGEAR FS526Tv2 oder FS728TLP
• Rutschfeste Füße zum Aufstellen auf einem Tisch
• Netzkabel
• Montageset
• Installationsanleitung (dieses Dokument)
• Begleit-CD mit dem NETGEAR Smart Control Center-Utility und der Hardware-
Installationsanleitung für den FS526Tv2 und FS728TLP Smart Switch™. Ein
Link zum online verfügbaren Software-Administrationshandbuch für den
FS526Tv2 und FS728TLP Smart Switch™ befindet sich auf der Begleit-CD.
• Garantie- und Supportinformationskarte
Installieren des Switches
Bereiten Sie die Umgebung so vor, dass alle Anforderungen im Hinblick auf
Montage, Zugang, Stromversorgung und Umweltschutz erfüllt werden. Sollten Sie
Fragen zu diesen Anforderungen haben, konsultieren Sie die Hardware-
Installationsanleitung für den FS526Tv2 und FS728TLP Smart Switch auf der
Begleit-CD.
Schließen Sie den Switch mithilfe einer der folgenden Methoden an:
• Auf einer ebenen Fläche: Bringen Sie die Gummifüße an den vier dafür
vorgesehenen Stellen an der Unterseite des Switches an.
• In einem Rack: Verwenden Sie das im Lieferumfang Ihres Switches enthaltene
Rack-Montageset, um den Switch in einem EIA-Standard-Rack mit 19 Zoll
(48,3 cm) zu installieren. Folgen Sie den Installationsanweisungen aus der
Hardware-Installationsanleitung des FS526Tv2 und FS728TLP Smart Switch™.
Vorbereiten des administrativen Computers
Der administrative Computer muss mit einem Netzwerkadapter ausgestattet sein,
der mit dem Netzwerk und einem CD-ROM-Laufwerk verbunden ist.
Installieren des Smart Control Centers auf dem
Computer
Das NETGEAR Smart Control Center ist eine Windows-gestützte Anwendung, die
NETGEAR Smart Switches im Netzwerk erkennt und Sie bei der Durchführung von
administrativen Aufgaben wie. Firmware-Upgrades oder der Zuweisung von IP-
Adressen unterstützt.
So installieren Sie das Smart Control Center auf dem administrativen
Computer:
1. Legen Sie die Begleit-CD in das CD-ROM-Laufwerk ein.
2. Installieren Sie Smart Control Center mithilfe des Setup-Programms. Der
Installationsassistent führt Sie durch die Installation.
Anschließen des Switches an das Netzwerk
Wenn Sie statische IP-Adressen in Ihrem Netzwerk verwenden, konfigurieren Sie
mithilfe des Smart Control Centers die statische IP-Adresse des Switches, bevor
Sie den Switch mit Ihrem Netzwerk verbinden. Ist kein DHCP-Server vorhanden,
wird dem Switch die Standard-IP-Adresse 192.168.0.239 und Subnetzmaske
255.255.255.0 zugewiesen.
WICHTIG: Der DHCP-Client auf dem Switch ist standardmäßig aktiviert. Wenn Sie
einen DHCP-Server verwenden, um dem Switch eine IP-Adresse zuzuweisen, müssen
Sie den Switch nicht konfigurieren, bevor Sie ihn an das Netzwerk anschließen.
So schließen Sie den Switch an das Netzwerk an:
1. Verbinden Sie jeden PC oder andere Netzwerkgeräte, wie z. B. Drucker oder
Server, mit einem RJ-45-Netzwerkanschluss an der Vorderseite des Switches.
Verwenden Sie ungeschirmte Twisted-Pair-Kabel (UTP) der Kategorie 5 (Cat-5)
mit einem RJ-45-Stecker.
2. Schließen Sie den Switch an einen der Anschlüsse an, um ihn mit dem
Netzwerk zu verbinden.

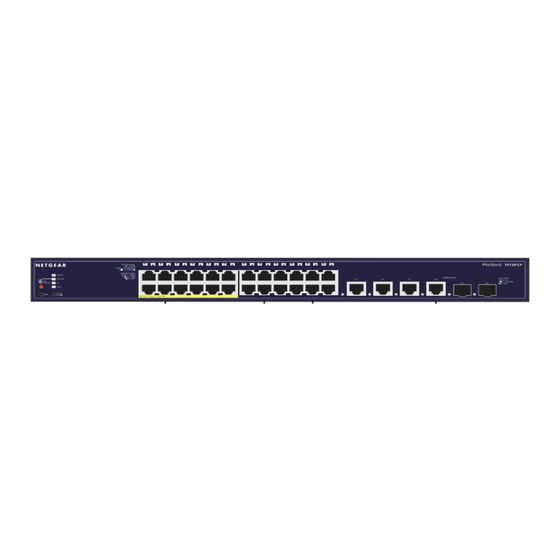

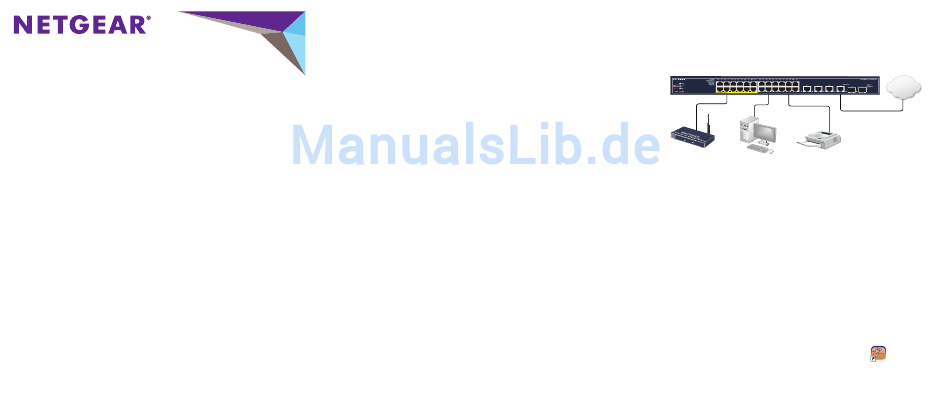

Die folgende Abbildung zeigt einen FS728TLP Smart Switch. Ihr Switch sieht
u. U. anders aus.
3. Verbinden Sie das eine Ende des mitgelieferten Netzkabels mit dem Switch,
und schließen Sie das andere Ende an eine Stromquelle an, um den Switch
einzuschalten.
So konfigurieren Sie den Switch und weisen ihm eine statische IP-Adresse zu,
bevor Sie ihn mit Ihrem Netzwerk verbinden:
1. Konfigurieren Sie eine statische IP-Adresse auf dem administrativen PC im
Subnetz 192.168.0.0/24, zum Beispiel 192.168.0.1.
2. Verwenden Sie ein ungeschirmtes Twisted-Pair-Kabel (UTP) der Kategorie 5
(Cat-5), um den Netzwerkanschluss des Computers mit einem RJ-45-
Anschluss auf der Rückseite des Switches zu verbinden.
3. Starten Sie Smart Control Center auf dem PC, um den Switch zu erkennen und
eine Ihrem Netzwerk entsprechende statische IP-Adresse zu konfigurieren.
Weitere Informationen zu diesem Schritt erhalten Sie online im Software-
Administrationshandbuch für den FS526Tv2 und FS728TLP Smart Switch™.
Erkennen des Switches mit dem Smart Control Center-
Utility oder Zugreifen auf den Switch mit einem Webbrowser
So erkennen Sie die Switches FS526Tv2 und FS728TLP mit dem Smart Control
Center-Utility:
1. Doppelklicken Sie auf das Smart Control Center-Symbol
Desktop, oder wählen Sie die Anwendung im Windows-Startmenü aus, um das
Programm auszuführen.
