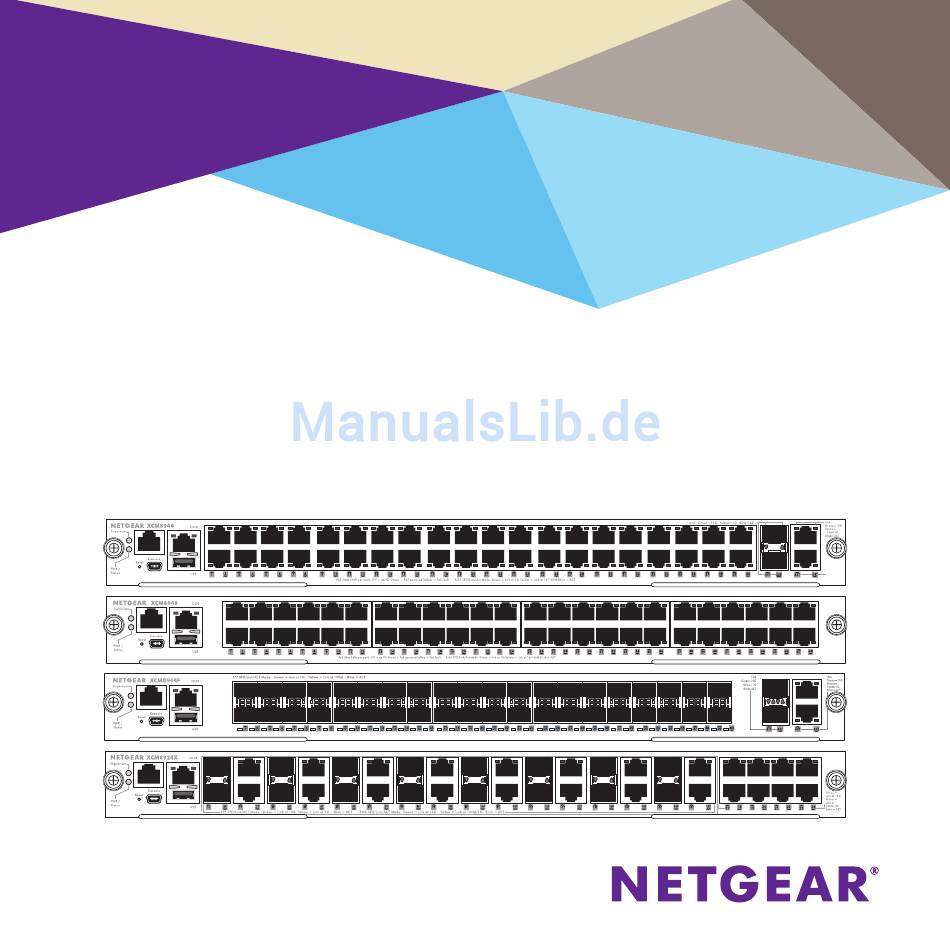

- Seite 1 Installation NETGEAR ProSAFE M6100-Chassis-Switch XCM8944, XCM8948, XCM8944F, XCM8924X, XCM89P, XCM89UP...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorderseiten der M6100-Serie ................3 Vor der Installation des Switch Blades ..............4 Installieren des Chassis ....................5 Installieren des Lüftereinschubs ................6 Installieren des Switch Blades .................. 7 Installieren des Netzteils .................... 9 Installieren einer optionalen PoE- (XCM89P) oder UPoE-Karte (XCM89UP) ........................10 Konfigurieren des Switch Blades ................11... -
Seite 3: Vorderseiten Der M6100-Serie

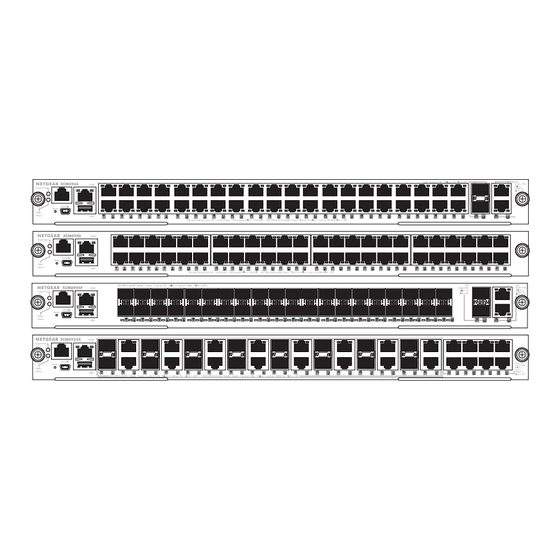

Vorderseiten der M6100-Serie XCM8924X OoB-Port 10G SFP+ Ports 10G RJ-45-Ports Konsolen- Ports USB-Anschluss XCM8944 OoB-Port 1G RJ-45-Ports 10G SFP+ Ports 10G RJ-45-Ports Konsolen- Ports USB-Anschluss XCM8944F OoB-Port 10G SFP+ Ports 10G RJ-45-Ports 1G-SFP-Ports Konsolen- Ports USB-Anschluss XCM8948 OoB-Port Konsolen- 1G RJ-45-Ports Ports USB-Anschluss... -
Seite 4: Vor Der Installation Des Switch Blades
Vor der Installation des Switch Blades Die Switch Blades der M6100-Serie eignen sich für die Installation im XCM8903 Rackmount Switch Chassis. NETGEAR empfiehlt die Installation des XCM8903 Rackmount Chassis in einem Rack, bevor Switch Blades installiert werden. Weitere Informationen zur Installation des XCM8903 Rackmount Switch Chassis finden Sie in der XCM8903-Hardware- Installationsanleitung. -
Seite 5: Installieren Des Chassis
Installieren des Chassis Sie können das Chassis mit Halterungen in einem Rack einbauen oder mithilfe der mitgelieferten Schienen installieren. Weitere Informationen zur Installation des Chassis mithilfe von Schienen finden Sie in der XCM8903- Hardware-Installationsanleitung. ¾ So bauen Sie das Chassis mithilfe von Halterungen ein: 1. -
Seite 6: Installieren Des Lüftereinschubs
3. Schrauben Sie den Rest der Halterung am Rack fest. Installieren des Lüftereinschubs ¾ So installieren Sie den Lüftereinschub: 1. Schieben Sie den Lüftereinschub ganz in den Lüfterschacht an der Rückseite des Gehäuses ein. Der Lüftereinschub ist an den Stromanschluss angeschlossen, wenn er vollständig in den Lüfterschacht eingeführt ist. -
Seite 7: Installieren Des Switch Blades
Installieren des Switch Blades ¾ So installieren Sie ein Switch Blade in einem Chassis der M6100-Serie: 1. Wählen Sie einen Steckplatz für das Switch Blade aus. 2. Entfernen Sie ggf. eine Blende vom Chassis-Steckplatz. Vor jedem freien Switch-Blade-Steckplatz im Gehäuse muss eine Blende installiert sein, um ausreichenden Schutz vor elektromagnetischen Störungen sowie einen angemessenen Luftstrom innerhalb des Chassis zu gewährleisten. - Seite 8 6. Drücken Sie, wie in der Abbildung gezeigt, beide Hebel mit beiden Händen in die Mitte des Switch Blades. Supe rviso XC M8 94 8 OO B Rese sole Stat us PoE (Max per port) : Off = no PD Gree PoE powe red Yello PoE fault...
-
Seite 9: Installieren Des Netzteils
ACHTUNG: Achten Sie darauf, dass Sie die Schrauben nicht zu fest anziehen. Installieren des Netzteils ¾ So installieren Sie das Netzteil: 1. Schieben Sie das Netzteil vorsichtig vollständig in den Netzteilschacht ein, bis es einrastet. Arretierhebel ACHTUNG: Drücken Sie das Netzteil nicht gegen das System- Backplane. -
Seite 10: Installieren Einer Optionalen Poe- (Xcm89P) Oder Upoe-Karte (Xcm89Up)
3. Wenn alle Netzteile installiert sind, schließen Sie ein Netzkabel an den AC-Eingang unter jedem Netzteil an. WARNUNG: Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist, bevor Sie ein Netzkabel anschließen. Installieren einer optionalen PoE- (XCM89P) oder UPoE-Karte (XCM89UP) Sie können eine optionale PoE- (XCM89P) oder UPoE-Karte (XCM89UP) in den Switch Blades XCM8944 und XCM8948 installieren. -
Seite 11: Konfigurieren Des Switch Blades
2. Schließen Sie die optionale Karte an, und befestigen Sie sie, wie in der Abbildung gezeigt, mithilfe der beigefügten Schrauben. Konfigurieren des Switch Blades Der Switch kann über die Internet-Benutzeroberfläche oder mithilfe der Befehlszeilen-Schnittstelle (Command Line Interface, CLI) über einen Konsolen-Port verwaltet werden. -
Seite 12: Der Computer Befindet Sich Im Dhcp-Client-Modus Ohne Dhcp-Server
Schließen Sie Ihren Computer für die Konfiguration des Switches an einen der nummerierten Ports auf der Vorderseite des Switches an. Schließen Sie bei der Erstkonfiguration des Switches nicht den Out-of-Band (OOB)-Port an. Hinweis: Verwenden Sie den OoB-Port zur Verwaltung des Switches erst nachdem der Switch für Ihr Netzwerk konfiguriert wurde. -
Seite 13: Computer Mit Einer Statischen Ip-Adresse
Computer mit einer statischen IP-Adresse Wenn sich der Computer in diesem Modus befindet, muss dem Switch auch eine statische IP-Adresse zugewiesen werden. Um eine statische IP- Adresse zuzuweisen, verbinden Sie ein VT100/ANSI-Terminal oder eine Workstation mit einem der Konsolen-Ports des Switches. Ein Kabel für den Mini-USB-Port und ein RJ-45-Durchgangskabel sind im Lieferumfang enthalten. - Seite 14 Hinweis: Möglicherweise müssen Sie den auf der im Lieferumfang enthaltenen CD befindlichen USB-Port-Treiber installieren, bevor Sie den Mini-USB-Port am Computer verwenden können, um eine Verbindung mit dem Switch herzustellen. 3. Konfigurieren Sie das Terminal-Emulationsprogramm (TEP) mit den folgenden Einstellungen: • Baudrate: 115.200 Bit/s •...
-
Seite 16: Computer Im Dhcp-Client-Modus Mit Dhcp- Server
8. Schließen Sie den Switch an einen der nummerierten Ports auf der Vorderseite des Switches an. 9. Geben Sie die konfigurierte IP-Adresse in die Adresszeile des Browsers ein. Ein Anmeldebildschirm wird angezeigt. 10. Geben Sie admin als Benutzernamen ein, und lassen Sie das Feld für das Passwort frei. - Seite 17 ¾ So konfigurieren Sie den Switch: 1. Überprüfen Sie, ob der Switch mit einem DHCP-Server verbunden ist. 2. Starten Sie ein Terminal-Emulationsprogramm (TEP). 3. Schließen Sie Ihren Computer an einen Mini-USB- oder RJ-45- Konsolenport an der Vorderseite des Blades an. 4.
- Seite 18 5. Geben Sie den Befehl show network ein, und drücken Sie die Eingabetaste. Es wird ein Bildschirm mit der aktiven IP-Adresse des Switches angezeigt. 6. Schließen Sie den Switch an einen der nummerierten Ports auf der Vorderseite des Switches an. 7.
-
Seite 20: Technischer Support
Technischer Support Vielen Dank, dass Sie sich für ein Produkt von NETGEAR entschieden haben. Registrieren Sie Ihr Gerät nach der Installation unter https://my.netgear.com. Sie benötigen dazu die Seriennummer, die sich auf dem Etikett des Produkts befindet. Die Registrierung ist Voraussetzung für die Nutzung des telefonischen Supports von NETGEAR. NETGEAR empfiehlt, das Gerät über die NETGEAR-Website zu registrieren.
