NETGEAR FS116P Installationsanleitung

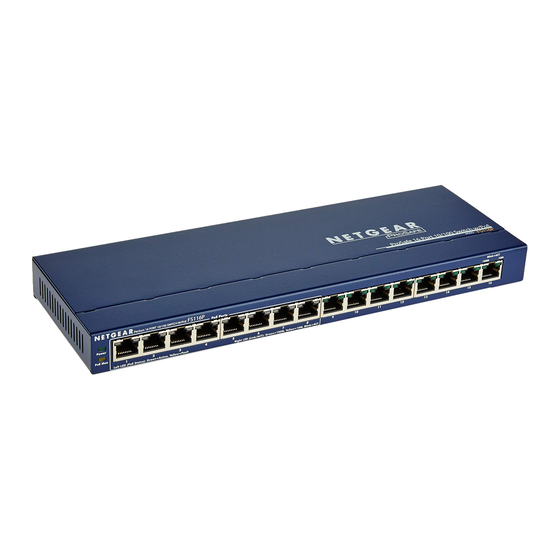

ProSafe 16-Port 10/100 Switch mit 8-Port PoE FS116P
Geschätzte Installationszeit: 5–10 Minuten.
Lieferumfang
In dieser Packung sind folgende Teile enthalten:
• ProSafe 16-Port 10/100 Switch mit 8-Port PoE FS116P
®
• Netzteil
• Installationsanleitung (dieses Dokument)
Vorbereiten der Installation des Switches
Wählen Sie einen Standort für den Switch. Am besten eignen sich ebene, horizontale
Flächen wie z. B. ein Tisch oder ein Regal. Vergewissern Sie sich, dass der Standort
folgende Bedingungen erfüllt:
• Das Gerät darf keinem direkten Sonnenlicht ausgesetzt sein und sich nicht in
unmittelbarer Nähe eines Heizkörpers oder Heizlüfters befinden.
• Er muss genügend Platz bieten. An jeder Seite des Switches sollten mindestens
5 cm freier Raum sein.
• Der Ort muss gut belüftet sein (vor allem, wenn sich der Switch in einem Schrank
befindet).
In Abhängigkeit der Geschwindigkeit Ihrer Netzwerkgeräte benötigen Sie für jedes
Gerät, das Sie mit dem Switch verbinden möchten, Netzwerkkabel der Kategorien 3
(10 MBit/s) oder 5 (100 MBit/s) mit RJ-45-Steckern. Die Netzwerkkabel dürfen maximal
100 Meter lang sein.
Installieren des Switches und Anschließen
Installationsanleitung
der Geräte

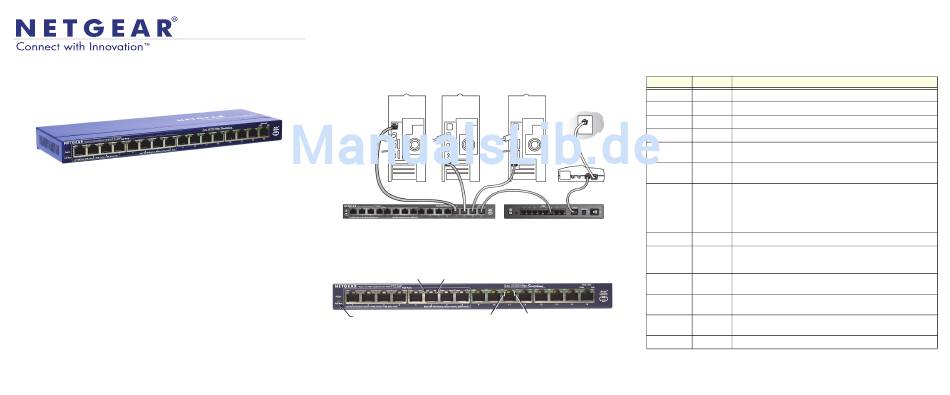

1. Stellen Sie den Switch auf eine ebene Fläche.
2. Schließen Sie die Netzwerkkabel an die Netzwerkanschlüsse der Geräte und an
einen Port des Switches an. Hinweis: Wenn mehr als 16 Geräte an diesen Switch
angeschlossen werden sollen, schließen Sie diese an einen Switch und diesen
wiederum an diesen Switch an.
FS116P 16-Port Ethernet Switch
3. Stecken Sie das Stromkabel in den Anschluss an der Rückseite des Switches und
schließen Sie das Gerät an einer Steckdose an.
4. Überprüfen Sie mithilfe der LEDs, ob alle Geräte korrekt angeschlossen sind.
PoE Max
• Die Power-LED leuchtet.
• Jeder RJ45-Anschluss verfügt über eine entsprechende LED an der Vorderseite.
Die LEDs aller Anschlüsse, die mit einem eingeschalteten Gerät verbunden
sind, blinken bei Aktivität.
Hinweis: Falls die LEDs nicht wie beschrieben funktionieren, lesen Sie bitte den
Abschnitt zur Fehlerbehebung.
Optionale Firewall
Port-Status PoE-Status
Port-Status (100 Mbit/s) Port-Status (10 Mbit/s)
5. Schließen Sie die eingeschalteten Geräte (PDs) an Port 1 bis Port 8 des FS116P
an. Diese PoE-Ports werden automatisch aktiviert, wenn ein kompatibles Gerät
angeschlossen wird. Der FS116P versorgt keine PD-Geräte mit Strom, die nicht mit
dem PoE-Standard IEEE 802.3af kompatibel sind. Mit dieser Funktion können Sie
ältere und auf Standards gestützte PoE-Geräte zusammen verwenden, ohne die
Ausrüstung zu beschädigen. (Die folgende Tabelle zeigt eine Beschreibung der
LEDs.)
LED Status
Netz Ein (grün) Der FS116P ist eingeschaltet.
Aus Das Gerät wird nicht mit Strom versorgt.
PoE Max Ein (gelb) Es sind weniger als 7 W PoE-Strom verfügbar.
Blinkt Die PoE MAX-LED war in den 2 vorangehenden Minuten aktiv.
Aus Es sind mindestens 7 W PoE-Strom für ein anderes Gerät
verfügbar.
PoE-Status, Grün Das über PoE versorgte Gerät (PD) ist angeschlossen, und der
Ports 1–8 Anschluss liefert Strom.
Modem
Gelb Einer der folgenden Fehler hat die Stromversorgung am Port
unterbrochen:
· An einem PoE-Stromkreis ist ein Kurzschluss aufgetreten.
· Das angeschlossene Gerät benötigt zu viel PoE-Strom.
· Es ist zu viel PoE-Strom verfügbar.
· Außerhalb des geeigneten Spannungsbereichs (44 – 57 VDC).
Aus Es ist kein über PoE versorgtes Gerät (PD) angeschlossen.
Port-Status, Ein (grün) Am Port wurde erfolgreich eine Verbindung mit 100 Mbit/s
Ports 1-8 aufgebaut.
(linke LED)
Blinkt Der Port sendet oder empfängt Daten.
(grün)
Ein (gelb) Am Port wurde erfolgreich eine Verbindung mit 10 Mbit/s
aufgebaut.
Blinkt Der Port sendet oder empfängt Daten.
(gelb)
Aus Keine Verbindung.
Beschreibung
