DEUTSCH

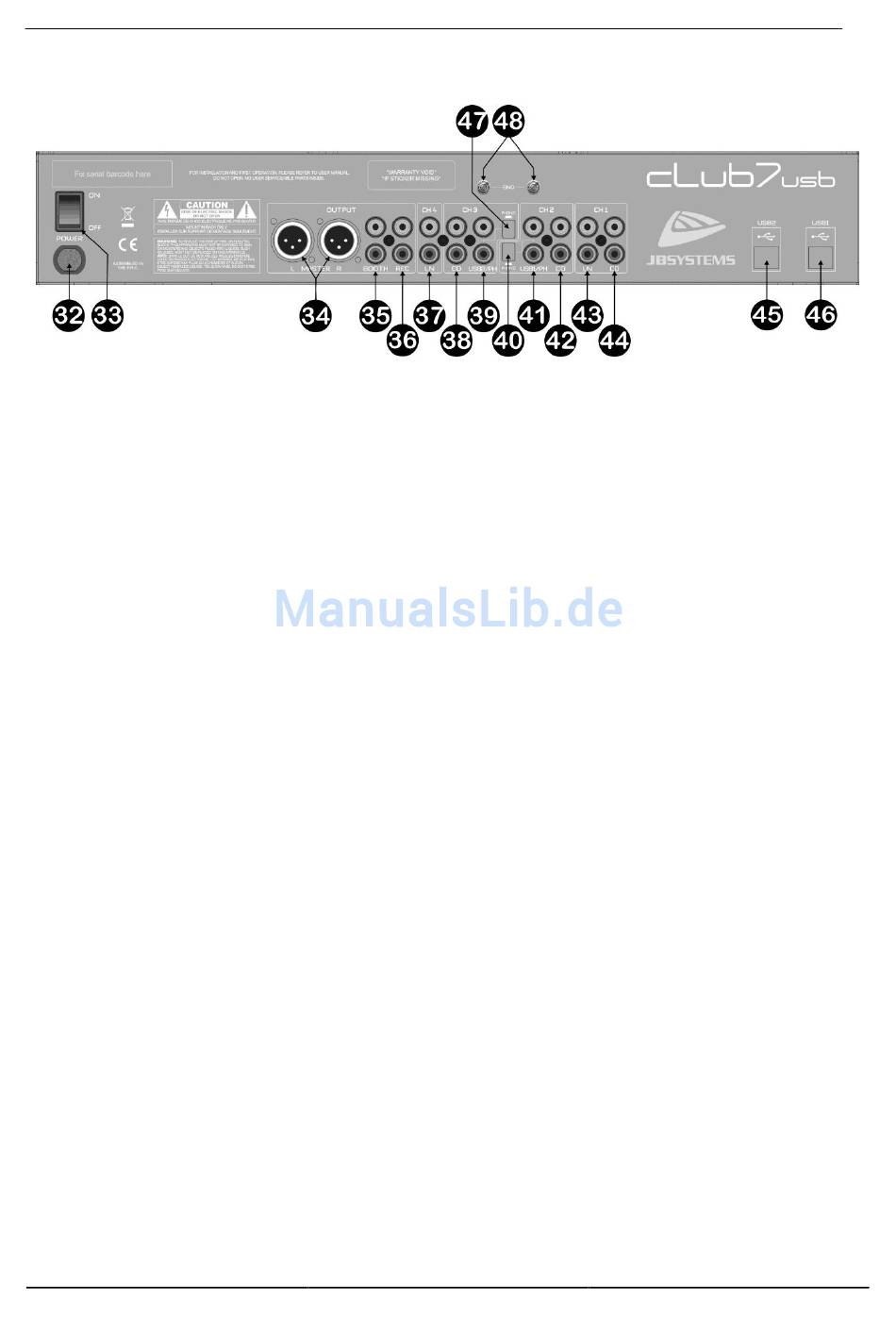

BEDIENELEMENTE UND FUNKTIONEN
32. NETZKABEL: Schließen Sie dieses Kabel an eine Steckdose mit 230 V / 50 Hz an. Kontrollieren Sie vor
der Inbetriebnahme das Netzkabel auf Beschädigungen!
33. NETZSCHALTER: Schaltet die Stromversorgung des Mischpults ein oder aus. Wenn die blaue LED (7)
leuchtet, ist das Mischpult eingeschaltet.
34. SYMMETRISCHER MASTER-AUSGANG: Die XLR-Anschlüsse können zum Anschluss dieses Mixers
an jeden symmetrischen Verstärkereingang mit speziellen symmetrischen Signalkabeln verwendet
werden.
35. [BOOTH]-AUSGANG: Am „[Booth]"-Ausgang liegt das gleiche Signal an, aber es kann über „[BOOTH]"
(10) unabhängig geregelt werden. Schließen Sie den Ausgang an unsymmetrische Verstärkereingänge an.
36. AUFNAHMEAUSGANG: An ihm liegt das gleiche Signal wie an den Master-Ausgängen an, aber es wird
nicht durch den Master-Pegel- und Balance-Regler beeinflusst. Anschluss analoger Aufnahmegeräte.
Sie können auch einen Computer für die direkte digitale Aufnahme am USB 1-Anschluss (46)
anschließen.
37. EINGANGSKANAL 4: Anschluss von Audiosignalen mit Line-Pegel. Der Eingangsquellen-Wahlschalter
(3) auf der Vorderseite legt fest, welcher Eingang aktiv ist.
38. EINGANGSKANAL 3 (CD): Anschluss von Audiosignalen mit Line-Pegel. Der Eingangsquellen-
Wahlschalter (3) auf der Vorderseite ist auf „[CD]" eingestellt.
39. EINGANGSKANAL
Eingangsquellen-Wahlschalter (3) auf der Vorderseite ist auf „[PHONO/USB2]" eingestellt. Drücken Sie
den Schalter (47) auf der Rückseite des Mischpults, um den Phono-Eingang auszuwählen.
40. USB1/PH-SCHALTER: Mit diesem Schalter kann zwischen dem Phono-Eingang (41) und dem
USB 1-Eingang (46) auf Kanal 3 gewechselt werden.
41. EINGANGSKANAL
Eingangsquellen-Wahlschalter (3) auf der Vorderseite ist auf „[PHONO/USB1]" eingestellt. Drücken Sie
den Schalter (40) auf der Rückseite des Mischpults, um den Phono-Eingang auszuwählen.
42. EINGANGSKANAL 2 (CD): Anschluss von Audiosignalen mit Line-Pegel. Der Eingangsquellen-
Wahlschalter (3) auf der Vorderseite ist auf „[CD]" eingestellt.
43. LINE-EINGANGSKANAL 1 (LN): Anschluss eines Audiosignals mit Line-Pegel an Kanal 1. Der
Eingangsquellen-Wahlschalter (3) auf der Vorderseite ist auf „[LINE]" eingestellt.
44. LINE-EINGANGSKANAL 1 (CD): Anschluss eines Audiosignals mit Line-Pegel an Kanal 1. Der
Eingangsquellen-Wahlschalter (3) auf der Vorderseite ist auf „[CD]" eingestellt.
45. USB-ANSCHLUSS [USB2]: USB-Anschluss (USB 2 für KANAL 3). Sie können einen beliebigen PC
über diesen USB-Anschluss anschließen. Der PC/Mac wird Ihr Mischpult als Soundkarte erkennen, in
der Regel wird kein Treiber dafür benötigt.
46. USB-ANSCHLUSS [USB1]: Bidirektionaler USB-Anschluss (USB 1 für KANAL 2). Sie können einen
beliebigen PC über diesen USB-Anschluss anschließen. Der PC/Mac wird Ihr Mischpult als Soundkarte
erkennen, in der Regel wird kein Treiber dafür benötigt. Da dieser USB-Anschluss bidirektional ist,
können Sie Musik auf Ihrem Computer wiedergeben und diese Musik mit anderen Quellen wie CD,
Phono usw. mischen. Gleichzeitig können Sie Ihren Mix auf Ihrem Computer mit dem gleichen
USB-Anschluss aufnehmen.
47. USB2/PH-SCHALTER: Mit diesem Schalter kann zwischen dem Phono-Eingang (39) und dem
USB 2-Eingang (45) auf Kanal 2 gewechselt werden.
48. ERDANSCHLUSS (GND): Die meisten Plattenspieler haben einen GND-Anschluss. Diese Signalerde
wird vorzugsweise an den GND-Anschluss angeschlossen. Wenn Ihr Plattenspieler nicht über ein
Erdungskabel verfügt, sollen Sie diesen Anschluss nicht verwenden.
JB SYSTEMS
3
(USB2/PH):
Anschluss
2
(USB1/PH):
Anschluss
BENUTZERHANDBUCH
von
Audiosignalen
von
Audiosignalen
6/7
Rückseite)
mit
Phono-Pegel.
mit
Phono-Pegel.
Club7usb
Der
Der
