Cherry ST-2052U Bedienungsanleitung

Bedienungsanleitung

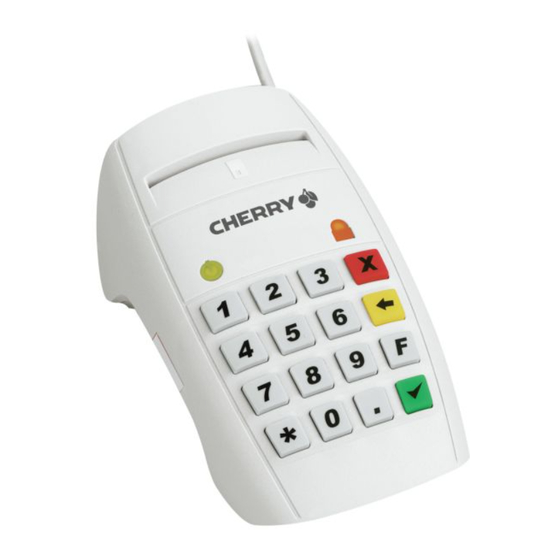

MKT+ Terminal
ST-2052U
1 Vorteile des MKT+ Terminals
ST-2052U
Mit diesem Terminal können Sie die eGK und die
KVK in Ihr PVS- oder KIS-System einlesen. Das
Terminal kann bis zur Einführung der Konnektoren
verwendet werden. Es ist auch noch für Applikatio-
nen, wie Elektronische Signatur, Single-Sign-On
oder Home Banking geeignet.
2 Anschließen des Terminals an
den PC und Installieren der
Software
2.1 Microsoft Windows 2000/XP/Vista
1 Legen Sie die beiliegende CD in Ihr CD-ROM-
Laufwerk.
2 Wenn die CD-ROM nicht automatisch startet,
doppelklicken Sie auf die Datei Start.exe.
3 Folgen Sie den Installationsanweisungen.
4 Starten Sie den PC neu.
5 Verbinden Sie den USB-Stecker des Terminals
mit dem USB-Anschluss des PCs.
2.2 Linux/Mac
Die entsprechende CT-API finden Sie auf der
Cherry-CD im Ordner "drivers".
6440533-03 DE Mär 2009
3 Bedienung
Das Terminal befindet sich im geschützten Modus
(Secure PIN Entry), wenn die rechte LED orange
blinkt.
3.1 Funktion der Tasten
Funktion
PIN bestätigen
Vorgang abbrechen
Letzte Eingabe löschen
3.2 Statusanzeige
LED
Links Rechts
(grün) (orange)
Leuchtet Aus
Blinkt Aus
Leuchtet Blinkt
Leuchtet Leuchtet
Blinkt Leuchtet
Blinkt –
schnell
Aus Leuchtet
4 Reinigung des Geräts
Vorsicht!
Beschädigung durch aggressive Reinigungsmittel
oder Flüssigkeit im Gerät
1 Verwenden Sie zur Reinigung keine Lösungs-
mittel wie Benzin oder Alkohol und keine Scheu-
ermittel oder Scheuerschwämme.
2 Verhindern Sie, dass Flüssigkeit in das Gerät
gelangt.
Taste
Status
Leser eingeschaltet
Kommunikation mit der
Chipkarte
Secure PIN Entry Modus
aktiv
PIN-Eingabe erfolgreich
Kommunikation mit der
Chipkarte nach PIN-Ein-
gabe
KV-Karte gesteckt
Upgrade der Firmware
aktiv
1
