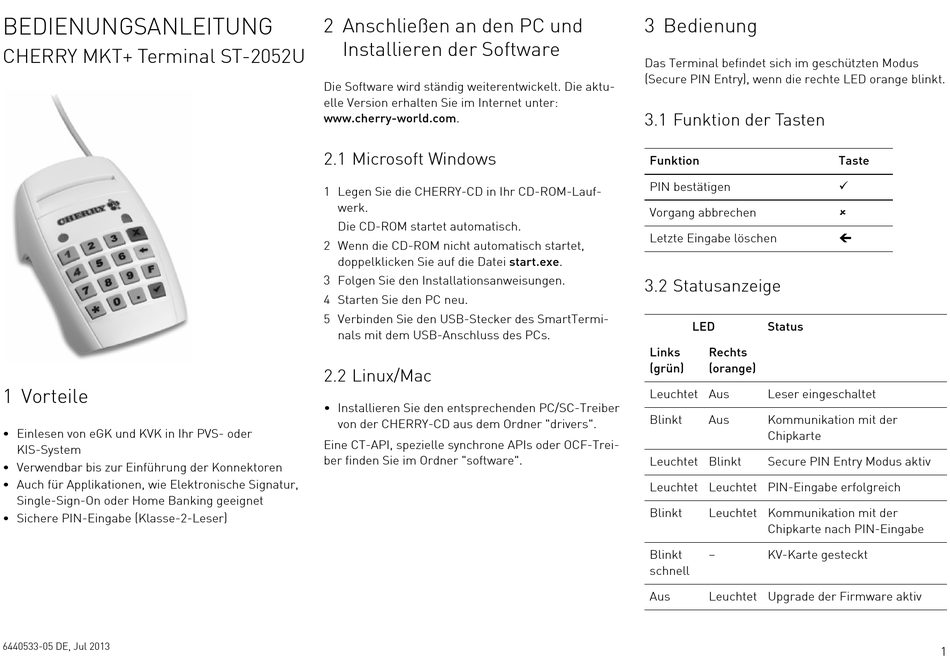

BEDIENUNGSANLEITUNG
CHERRY MKT+ Terminal ST-2052U
1 Vorteile
• Einlesen von eGK und KVK in Ihr PVS- oder
KIS-System
• Verwendbar bis zur Einführung der Konnektoren
• Auch für Applikationen, wie Elektronische Signatur,
Single-Sign-On oder Home Banking geeignet
• Sichere PIN-Eingabe (Klasse-2-Leser)
6440533-05 DE, Jul 2013
2 Anschließen an den PC und
Installieren der Software
Die Software wird ständig weiterentwickelt. Die aktu-
elle Version erhalten Sie im Internet unter:
www.cherry-world.com.
2.1 Microsoft Windows
1 Legen Sie die CHERRY-CD in Ihr CD-ROM-Lauf-
werk.
Die CD-ROM startet automatisch.
2 Wenn die CD-ROM nicht automatisch startet,
doppelklicken Sie auf die Datei start.exe.
3 Folgen Sie den Installationsanweisungen.
4 Starten Sie den PC neu.
5 Verbinden Sie den USB-Stecker des SmartTermi-
nals mit dem USB-Anschluss des PCs.
2.2 Linux/Mac
• Installieren Sie den entsprechenden PC/SC-Treiber
von der CHERRY-CD aus dem Ordner "drivers".
Eine CT-API, spezielle synchrone APIs oder OCF-Trei-
ber finden Sie im Ordner "software".
3 Bedienung
Das Terminal befindet sich im geschützten Modus
(Secure PIN Entry), wenn die rechte LED orange blinkt.
3.1 Funktion der Tasten
Funktion
PIN bestätigen
Vorgang abbrechen
Letzte Eingabe löschen
3.2 Statusanzeige
LED Status
Links Rechts
(grün) (orange)
Leuchtet Aus Leser eingeschaltet
Blinkt Aus Kommunikation mit der
Chipkarte
Leuchtet Blinkt Secure PIN Entry Modus aktiv
Leuchtet Leuchtet PIN-Eingabe erfolgreich
Blinkt Leuchtet Kommunikation mit der
Chipkarte nach PIN-Eingabe
Blinkt – KV-Karte gesteckt
schnell
Aus Leuchtet Upgrade der Firmware aktiv
Taste



1
