1. Introduction
DE
This Wireless HD AV Transmitter & Receiver Kits run at 5GHz operation
EN
frequency to deliver uncompressed HD video/audio up to 30 meters open
fi eld and 10 meters through wall with hidden antenna. This device kits
make wireless connection by using WHDI Technology from HD Media
Source Devices such as HD Disc Player, PC, Game Console, Settop Box to
Display Device for example LCD, Plasma or LED TV, Projector... while keep
wire-equivalent quality and no latency.
2. Features
1. The Wireless HD AV Transmitter & Receiver Kit allows you to stream
your HD contents wirelessly from HD media devices to your television.
2. It is ideal when your media player is located in your living room, while
you want to watch your Full HD movies on your LCD, Plasma or LED
television in your bedroom. You can just install the Wireless HD
Transmitter and Receiver Kit and let the air do the work. Furthermore,
you can operate the media player with the original remote control in
your bedroom.
3. Up to four different HD media devices such as HD media player,
Blue¬ray player, Set¬top Box and game Console can be connected
to the transmitter unit via enclosed 4¬port HDMI switch. You can
select one video source to be sent wirelessly to the television which
connected with the receiver unit. And you can also choose another
video source and display it on the TV which connected with the output
port on the switch unit with an HDMI cable (Note: Only one HDMI
cable is included in the package).
4. Support HDMI 1.3 video format and HDCP 1.2 with video encryption.
5. Support video resolution up to 1080p (30fps/60fps).
12

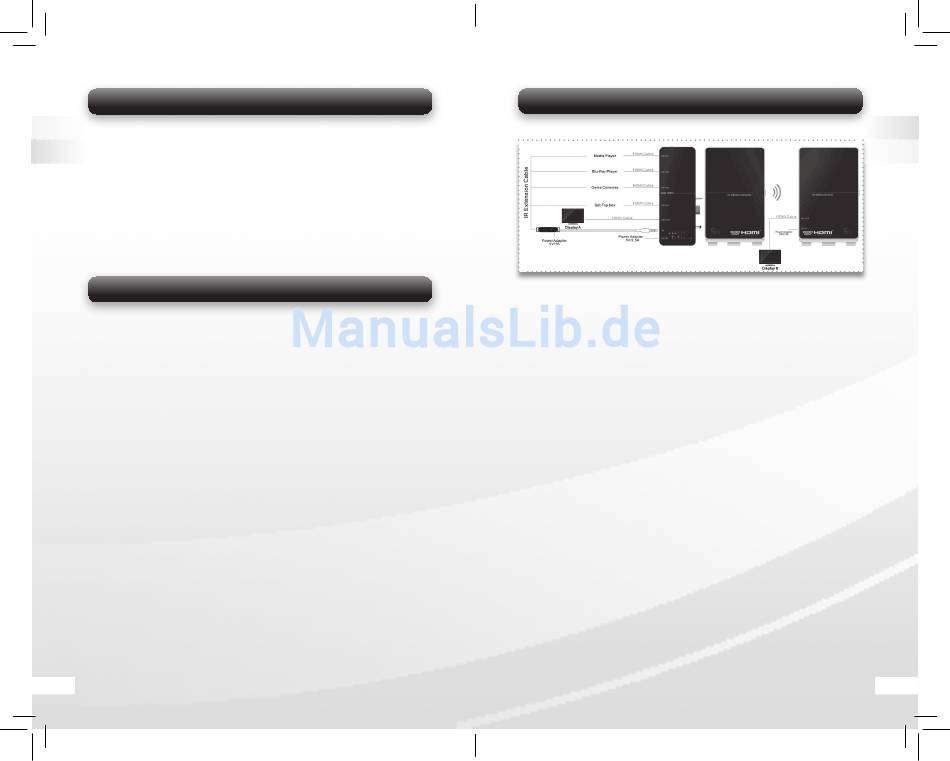

6. Anschlussdiagramm

6.1 Erweiterte Ausführung mit HDMI Matrix und IR Verstärker Box
Wie ist die HDMI Sendeeinheit zu Installieren?
•
Bis zu vier verschiedene HDMI Quellen können durch die 4x2 Matrix an
der Sendeeinheit angeschlossen werden.
•
Verbinden Sie die HDMI Matrix mit der Sendeeinheit und platzieren Sie
diese in der Nähe der HDMI Quellgeräte.
•
Verbinden Sie die HDMI Matrix via HDMI Kabel mit den Quellgeräten.
•
Verbinden Sie die IR Verstärker Box mit Hilfe der IR Verlängerungskabel
an die Quellgeräte. Platzieren Sie die IR-Flasher der Verlängerungskabel
mit den IR Empfängern der Quellgeräte.
•
Verbinden Sie die IR Verstärker Box mit der HDMI Matrix.
•
Sie können ein lokales TV Gerät (HD Out) direkt mit der Matrix ver-
binden. Es kann somit jede der 4 Videoquellen wiedergegeben werden.
Wie ist der HDMI Empfänger zu installieren?
•
Platzieren Sie die Empfängereinheit in Nähe Ihres TV Gerätes
(Display B).
•
Verbinden Sie Ihr TV Gerät via HDMI Kabel mit dem „HD OUT"
Anschluss der Empfängereinheit.
•
Schließen sie nun die Netzteile an die Sende- und Empfängereinheit.
DE
EN
Bild 6
