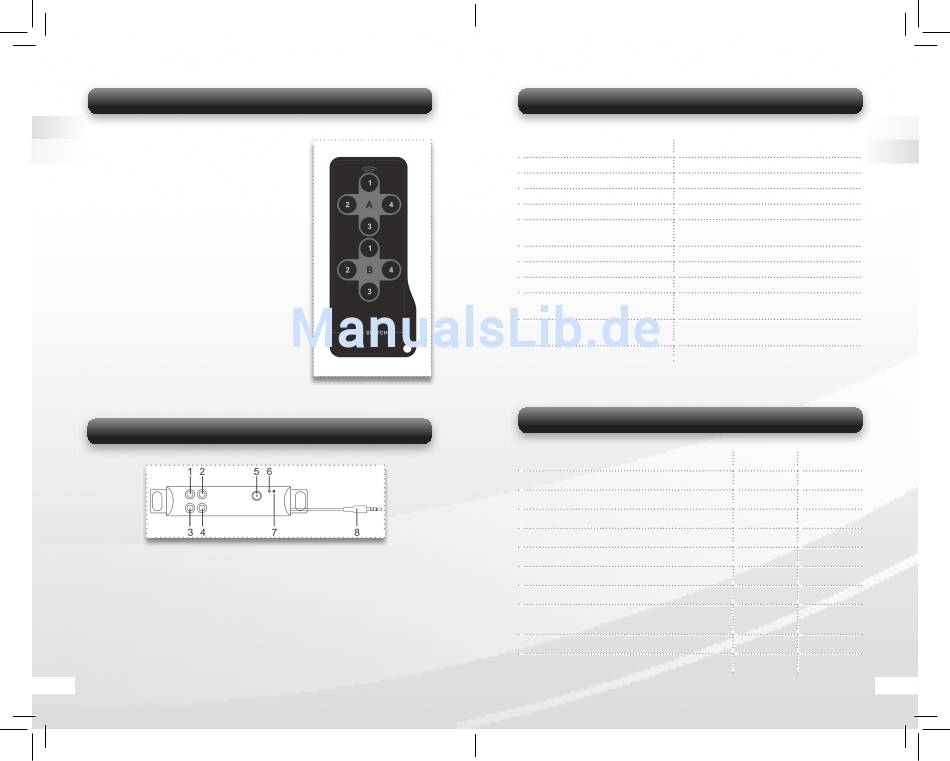

5.3.2 Fernbedienung
DE
EN

1. A-1 Schaltet das HDMI Eingangssignal 1

zum Ausgang A.
2. A-2 Schaltet das HDMI Eingangssignal 2
zum Ausgang A.
3. A-3 Schaltet das HDMI Eingangssignal 3
zum Ausgang A.
4. A-4 Schaltet das HDMI Eingangssignal 4
zum Ausgang A.
5. B-1 Schaltet das HDMI Eingangssignal 1
zum Ausgang B.
6. B-2 Schaltet das HDMI Eingangssignal 2
zum Ausgang B.
7. B-3 Schaltet das HDMI Eingangssignal 3
zum Ausgang B.
8. B-4 Schaltet das HDMI Eingangssignal 4
zum Ausgang B.
5.4 IR Kontrollbox
Wichtig: Sie benötigen die IR Verstärker Box ausschließlich in Kombination
mit der HDMI Matrix.
1-4 IR: Verbinden Sie bis zu 4 HDMI Quellen, um diese mit der Original
Fernbedienung zu steuern. Platzieren Sie die IR Flasher der
IR Verlängerung hierzu an den IR Eingängen der Quellgeräte.
5 DC IN: Stromanschluss für das 5V/1A Netzteil.
6 Verbindungs Anzeige: Zeigt an ob ein IR Signal aktiv ist
7 Strom Anzeige: Zeigt an ob das Gerät eingeschaltet ist.
8 IR Stecker: Verbinden Sie den IR Stecker mit dem IR Anschluss am
HDMI Switch (Nummer 16 Bild 3).
08
Bild 4
Video Format Support
Audio Format Support
RF Communication System
Modulation
Maximum Transmission Power
mage Transmission Distance
Image Delay
Antenna
Operating Frequency
IR Carrier Modulation
Frequency Support
Power Supply
Operation Temperature
4. Standard Verpackung WHD100 / WHD100M4
Bild 5
Wireless HD AV Transmitter (TX)
Wireless HD AV Receiver (RX)
V / 2.5A DC Power Adapter for TX and RX
HDMI Extension Cable 1,2m
4x2 HDMI Matrix
Remote Control for the HDMI Switch
IR Extender Box
5V / 1A DC Power Adaptor for
IR Extender Box
Infrared Eye Extension Cable 1,5m
User Manual
3. Spezifi kationen
TV: 1080p, 1080i, 720p, 576p, 480p
PCM, DTS, DOLBY DIGITAL
MIMO
OFDM
12dBm
20 meters open fi eld and
10 meters through wall
< 1ms
High Performance Internal Antennas
5.1GHz bis 5.9GHz
38KHz
AC In 100~240V, DC Out 5V / 2.5A
Power Adapter
0°C bis 40°C
WHD100 WHD100M4
1x 1x
1x 1x
2x 2x
1x 1x
- 1x
- 1x
- 1x
- 1x
1x 4x
1x 1x
