6.2 Standardausführung
DE

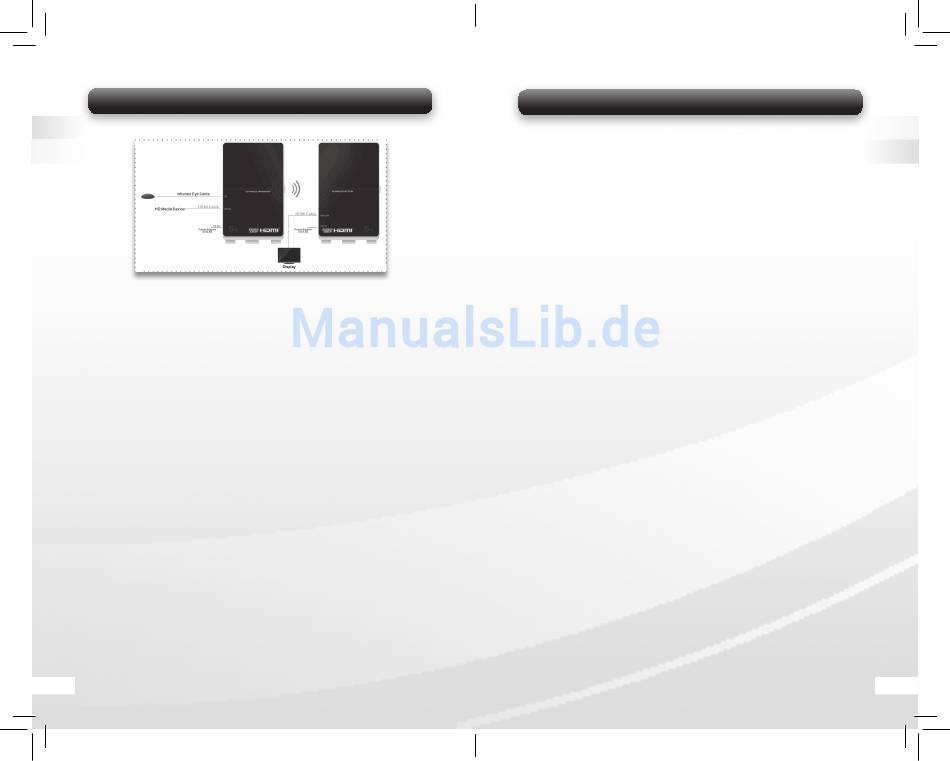

Anschlussdiagramm für ein Wiedergabegerät
EN
Wie ist die HDMI Sendeeinheit zu Installieren?
•
Platzieren Sie die Sendeeinheit in der Nähe des HDMI Quellgerätes.
•
Verbinden Sie die IR Verlängerung mit der Sendeeinheit.
•
Platzieren Sie den IR-Flasher des Verlängerungskabels mit dem IR
Empfänger des Quellgerätes.
•
Verbinden Sie Ihr Quellgerät via HDMI Kabel mit dem „HD IN"
Anschluss der Sendeeinheit.
Wie ist der HDMI Empfänger zu installieren?
•
Platzieren Sie die Empfängereinheit in Nähe Ihres TV Gerätes
(Display B).
•
Verbinden Sie Ihr TV Gerät via HDMI Kabel mit dem „HD OUT"
Anschluss der Empfängereinheit.
•
Schließen sie nun die Netzteile an die Sende- und Empfängereinheit.
Gebrauch des Wireless HD AV Sender & Empfänger Kit
•
Das Wireless HD AV Sende & Empfänger Kit wurde nun installiert.
Genieße Sie das das volle Potenzial von Wireless HD-Streaming!
•
Stellen Sie sicher, dass alle Geräte eingeschaltet sind. Beachten Sie,
dass das Starten der Sende- und Empfängereinheit bis zu 12 Minuten
dauern kann.
•
Benutzen Sie die beigefügte Fernbedienung für das Umschalten der
HDMI Quellen von Eingang 1 bis 4, die auf dem TV Gerät angezeigt
werden soll.
•
Stellen Sie sicher, dass Sie den richtigen Video Eingang an Ihrem TV
Gerät gewählt haben. Sollte dieser richtig sein, erscheint das Bild des
Quellgerätes innerhalb von 5 bis 10 Sekunden.
•
Sie können die HDMI Quellgeräte von der Empfängerseite mittels der
Originalen Fernbedienung Ihre HDMI Geräte steuern.
10
Thank you for purchasing this PureLink Wireless HD AV
Transmitter & Receiver Kit. Please read the following
instructions carefully for your safety and prevention of
property damage.
• Do not use the product in the extreme hot, cold,
dusty or humid environments.
• Prevent friction with hard objects, or it may lead to
Bild 7
surface abrasion, components fall¬off or hardware
damage.
• Avoid the product falling down from a high place, or it
may damage the hardware.
• The product is not water proofed so please do not get
any liquid into the unit.
• Do not wipe the surface of the product with alcohol,
benzene or thinners.
• Do not dismantle, assemble or alter the product
arbitrarily.
• When the product is operating, the surface tempera-
ture will increase slightly. This is normal.
Thank you
