6. Installation Diagram

DE

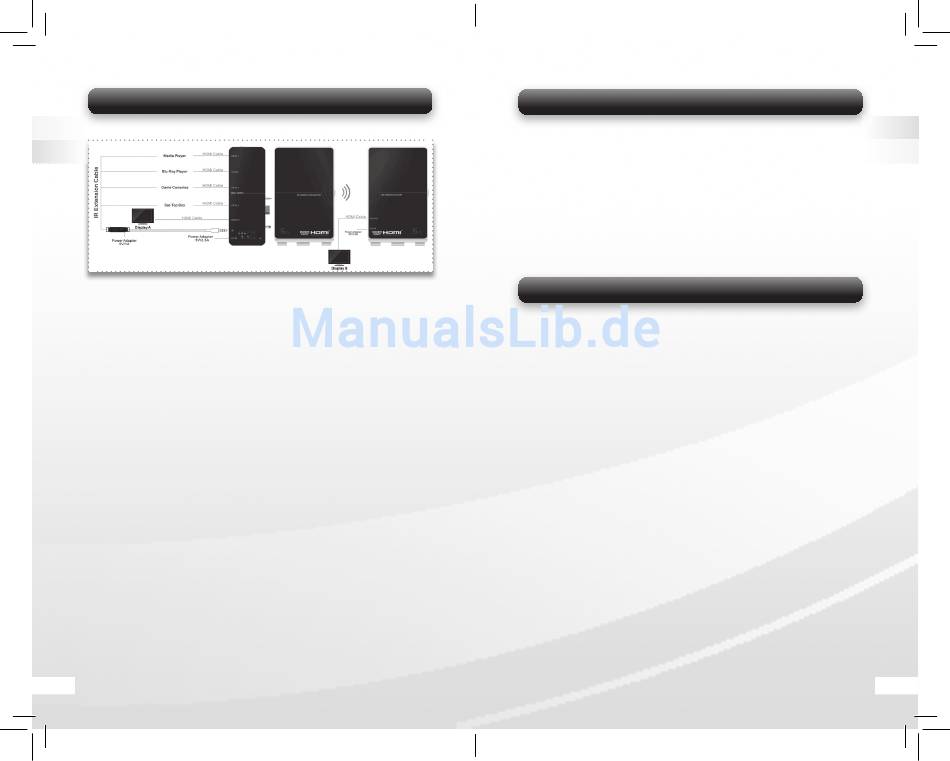

6.1 Full Package with HDMI Switch and IR Extender Box
EN
How to install the Transmitter unit:
•
You can connect up to 4 HD media devices with the Wireless
Transmitter unit via the HDMI Switch.
•
Plug the HDMI Switch to the Transmitter unit and place them near your
HD media devices.
•
Connect your HD media devices with the HDMI Switch via HDMI Cables.
•
Connect IR Extender Box with your HD media devices via enclosed IR
Extension Cables. Please place the IR fl asher on the extension cables
close to the IR receivers of your HD media devices.
•
Connect the IR Extender Box with the IR port on the Switch.
•
You can connect one display device (Display A) with the Switch via the
HD OUT port. It can show video source from HD IN 1 to HD IN 4.
How to install the Receiver unit:
•
Place the Receiver unit near your display device (Display B).
•
Connect the HDMI cable to the 'HD OUT' port of the Receiver unit.
•
Connect the other side of the HDMI cable to the HDMI connection of
your display device (Display B).
•
Now connect the power supply of both the Transmitter and Receiver
unit to a wall outlet and to the 'DC IN' connection of the Transmitter
and Receiver unit.
18
Das Wireless HD AV Sender & Empfänger Kit für HDMI Signale sendet mit
einer 5 GHz Frequenz ein unkomprimiertes HD Video/Audio Signal bei
einer freien Fläche bis zu 30 Meter und bis zu 10 Meter durch Wände.
Durch die WHDI-Technologie ermöglicht dieses Gerät ein drahtloses
Verbinden von HD Media Geräten wie PC's, Spielekonsolen, HD Disc Player
und Set Top Boxen mit Ihrem LCD, LED, Plasma TV oder Projektor.
Bild 6
1. Das Wireless HD AV Sender & Empfänger Kit für HDMI ermöglicht das
senden von HD Signalen drahtlos von Ihrem HD Quell-Gerät an Ihren
Fernseher.
2. Es ist ideal, wenn Ihre HDMI Geräte in einem zentralen Raum stehen,
wie z.B. im Wohnzimmer, und Sie in einem anderen Raum, z.B. dem
Schlafzimmer HD Filme anschauen möchten. Sie brauchen nur das
Wireless HD AV Sender & Empfänger Kit installieren, das Gerät erledigt
den Rest. Darüber hinaus können Sie im Schlafzimmer Ihren DVD-
Player mit der Original Fernbedienung bedienen.
3. Mit der optional erhältlichen 4x2 Add-On Matrix können bis zu vier
verschiedene HDMI Quellen an der Sendeeinheit angeschlossen
werden. Sie können dann eine Quelle über den Wireless Transmitter
abspielen und eine weitere über den lokalen Ausgang.
4. Unterstützt HDMI 1.3 Format und HDCP 1.2 Verschlüsselung.
5. Unterstützt Aufl ösungen bis 1080p (30fps/60fps).
1. Einführung
2. Features
