PureLink WHD100 Benutzerhandbuch Seite 7

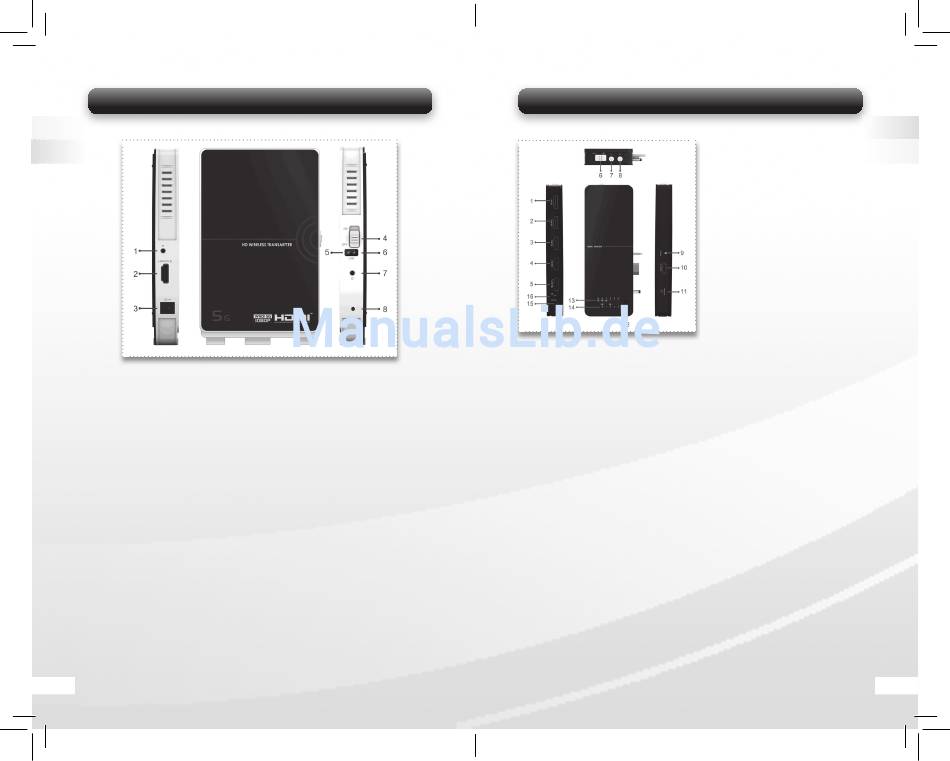

5.1 Wireless HD AV Transmitter Unit
DE
EN
1. IR:
Connect with IR Out port (9 in Image 3) of the HDMI Switch. Note:
If you are not using enclosed HDMI Switch, you can only connect one
HD Media Device with the Transmitter unit: Please connect the IR port
with enclosed Infrared Eye Cable and place the IR fl asher close to the
IR sensor of the Media Device. Then you can control the Media Device
by using its remote control at the Wireless Receiver side.
2. HDMI IN:
Connect with HDMI Out B port (10 in Image 3) of the HDMI Switch.
Note: If you are not using enclosed HDMI Switch, please connect this
port with your HD Media Device by HDMI Cable directly.
3. DC IN:
Connect with DC Power port (11 in Image 3) of the HDMI Switch. Note:
If you are not using enclosed HDMI Switch, please connect this port
with enclosed power supply (5V/2.5A Power Adapter).
4. ON/OFF Switch:
Power on/off the Wireless Transmitter unit.
5. Wireless Link Indicator:
Indicate that the wireless connection is linked up.
6. Video Signal Indicator:
Indicate that the video signal connection is linked up.
7. Power Indicator:
Indicate when the Wireless Transmitter Unit is powered on.
8. Upgrade Port.
14
Bild 1 5. HDMI Ausgang A: Anschluss für das TV Gerät (LCD, Plasma oder
LED TV) via HDMI Kabel. Es kann jede HDMI Quelle, die an der 4x2
HDMI Matrix angeschlossen ist, auf Ihrem TV Gerät angezeigt werden.
6. On/Off: Ein- und Ausschalter der HDMI Matrix.
7. Ausgang A - Wahlschalter: Drücken Sie den Knopf um von HDMI
Eingang 1 bis zum HDMI Eingang 4 zu schalten. Die gewählte HDMI
Quelle wird über den HDMI Ausgang A ausgegeben.
8. Ausgang B - Wahlschalter: Drücken Sie den Knopf um von HDMI
Eingang 1 bis zum HDMI Eingang 4 zu schalten. Die gewählte HDMI
Quelle wird über den HDMI Ausgang B ausgegeben.
9. IR Ausgang: Anschluss für die IR-Schnittstelle der Sendeeinheit.
10. HDMI Ausgang B: Anschluss für den HDMI Eingang der Sendeeinheit.
11. DC Stromanschluss: Verbinden Sie den DC Stromanschluss mit der
Sendeeinheit.
12. IR Fernbedienungssensor: Funktioniert mit jeder Fernbedienung die
zu der HDMI Quelle gehört.
13. Ausgang A Statusanzeige: Zeigt an, welcher HDMI Eingang und auf
dem Ausgang A aktiv ist.
14. Ausgang B Statusanzeige: Zeigt an, welcher HDMI Eingang und auf
dem Ausgang B aktiv ist.
15. DC Eingang: Anschluss für das 5V/2.5A Netzteil.
16. IR: Anschluss für die IR-Verstärker-Box. Sie können bis zu 4 HD
Quellen mit der Original Fernbedienung über den Wireless Empfänger
steuern. Im Folgenden fi nden Sie eine detaillierte Anleitung zur
IR-Verstärker-Box
5.3.1 4x2 HDMI Matrix
Bild 3
1. HDMI Eingang 1:
Anschluss für eine HDMI Quelle
via HDMI Kabel.
2. HDMI Eingang 2:
Anschluss für eine HDMI Quelle
via HDMI Kabel.
3. HDMI Eingang 3:
Anschluss für eine HDMI Quelle
via HDMI Kabel.
4. HDMI Eingang 4:
Anschluss für eine HDMI Quelle
via HDMI Kabel.
