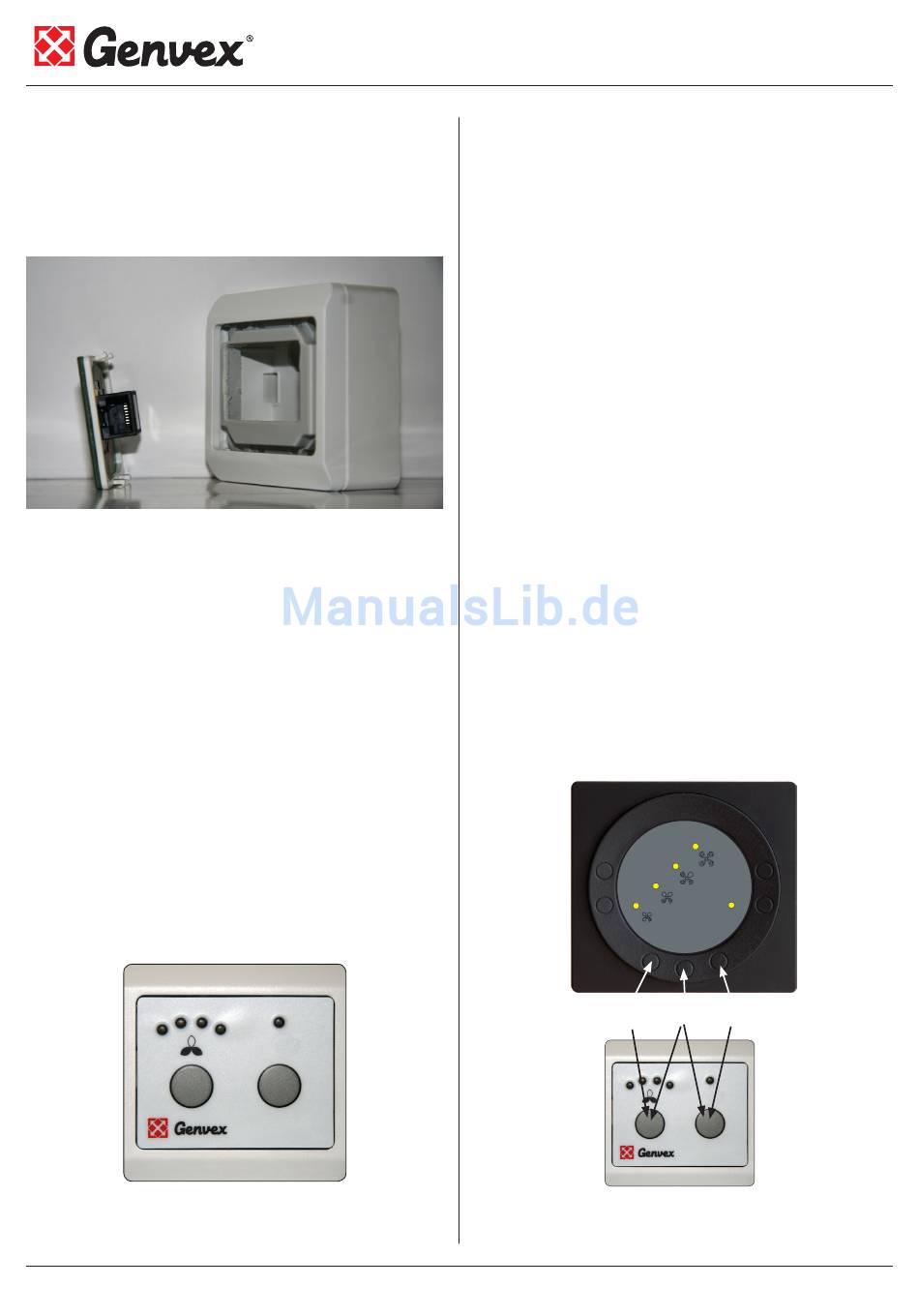

2. Montage Opus

2.1 Installation des Bedienfelds

Das Bedienfeld ist für die Montage in einer Fassung an
einer Steckdose vom Typ Opus vorgesehen.

2.2 Montage

Legen Sie die Stelle fest, an der sich das Bedienfeld
befinden soll, verbinden Sie zuerst die Kabel und klicken
Sie anschließend das Bedienfeld fest.
Zwischen Anlage und Bedienfeld muss ein
Schwachstromkabel mit 8 x 0,25 mm² montiert werden.
Die maximale Kabellänge beträgt 50 Meter. Über 50
Meter wird der Spannungsabfall so groß, dass es zu
Betriebsstörungen kommen kann.
Vergewissern Sie sich, dass das Kabel an beiden Enden
an die gleichen Nummern angeschlossen ist
(zwischen dem Bedienfeld und der Hauptplatine der
Anlage).
Die Taste links am Bedienfeld ist K3 und die Taste rechts
am Bedienfeld ist K5. Anstelle der Taste K4, die vom
Design Bedienfeld bekannt ist, werden bei Opus lediglich
beide Tasten, d. h. K3 und K5, gleichzeitig gedrückt.
4

3. Bedienung

Alle Genvex Ventilationsanlagen der Typen GE/S Energy
und GEU für Wohnungen können über eine Optima 100
Steuerung bedient werden.
Die Optima 100 Steuerung hat folgende
Einstellungsmöglichkeiten: Ventilatorgeschwindigkeiten,
Filteralarm, Bypass ON/OFF und Elektroheizung ON/OFF.
Die Steuerung wird mit Werkeinstellungen geliefert,
sodass die Anlage in Betrieb genommen werden kann,
ohne dass man die Betriebseinstellungen zuerst ändern
muss. Bei der werkseitigen Einstellung handelt es sich
lediglich um eine Grundeinstellung, die entsprechend der
gewünschten Betriebsweise und der Anforderungen der
betreffenden Wohnung geändert werden kann, um die
Nutzung und den Betrieb der Anlage optimal zu gestalten.
3.1 Bedienung und Änderung von Ein-
stellungen
Die Bedienung der Optima 100 Design erfolgt
durch die Tasten K3, K4 und K5. Die Bedienung
der Optima 100 Opus erfolgt durch die Tasten K3
und K5. Die Taste K4 entspricht dem gleichzeitigen
Drücken der Tasten K3 und K5. Hierunter werden die
Tastenkombinationen beschrieben, die für die Änderung
der Ventilatorgeschwindigkeit, das Rücksetzen des
Filteralarms sowie das Ein-/Ausschalten des Bypass und/
oder der Elektroheizung benutzt werden.
Subject to technical modifications of Optima 100
4
3
2
1
K3 K4 K5
