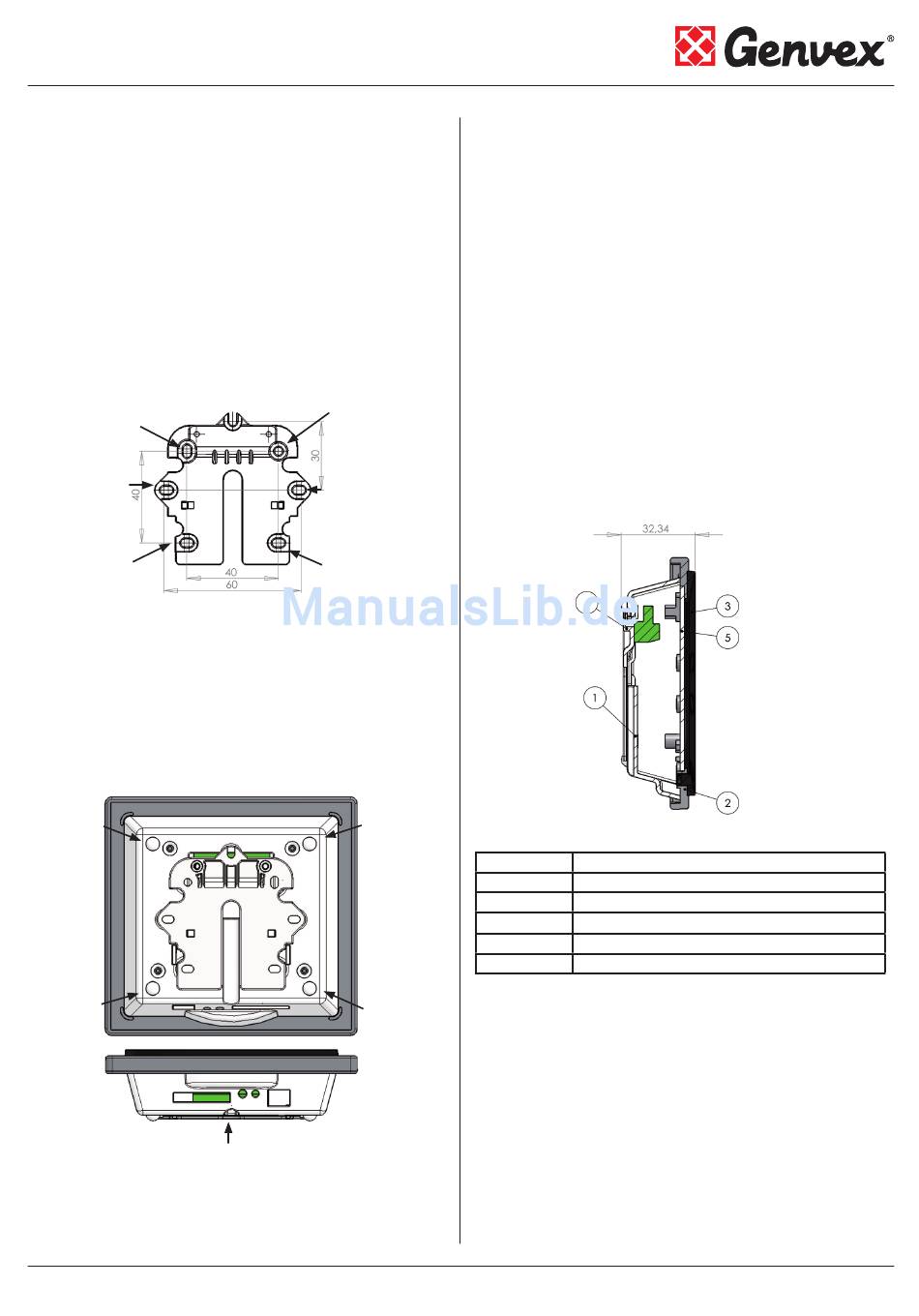

1. Montage Design

1.1 Installation des Bedienfelds

Das Bedienfeld ist für die Montage an einer ebenen Wand
vorgesehen.

1.2 Montage

Legen Sie die Stelle fest, an der sich das Bedienfeld
befinden soll, markieren Sie die Befestigungslöcher an
der Wand und schrauben Sie den Beschlag fest. Es sind
mindestens 4 Schrauben, die beiden oberen und die
beiden unteren, anzubringen.
Schraube
obligatorisch
Schraube
Schraube
obligatorisch
Der Wandrahmen wird an die Wand gehalten, und die
Löcher zur Befestigung des Rahmens werden markiert.
Das Bohren der Löcher, die Lochgröße und die Wahl der
Befestigungsschrauben sind vom Wandmaterial abhängig.
Setzen Sie das Bedienfeld in die Beschläge ein, und
kippen Sie es gegen die Wand. Die vier Stützpunkte an
den Ecken des Displays müssen die Wand berühren,
damit das Display stabil befestigt ist.
Stützpunkt
Stützpunkt
Unter dem Bedienfeld besteht Zugang zu:
A: Klemmenreihe. Anschluss zur Hauptplatine.
Schraube
obligatorisch
Schraube
Schraube
obligatorisch
Stützpunkt
Stützpunkt
A
Subject to technical modifications of Optima 100
Zwischen Anlage und Bedienfeld muss ein
Schwachstromkabel mit 8 x 0,25 mm² montiert werden.
Die maximale Kabellänge beträgt 10 Meter. Über 10
Meter wird der Spannungsabfall so groß, dass es zu
Betriebsstörungen kommen kann.
Art und Weise der Montage des Wandbeschlags:
Der Beschlag wird an einer ebenen Wand festgeschraubt
und das Kabel sichtbar unten herausgeführt.
Das Schwachstromkabel wird mit der Klemmenreihe
verbunden. Vergewissern Sie sich, dass das Kabel an
beiden Enden an die gleichen Nummern angeschlossen
ist (zwischen dem Bedienfeld und der Hauptplatine der
Anlage).
Das Bedienfeld wird am Wandbeschlag angebracht,
indem es von oben leicht schräg nach unten eingeführt
wird; abschließend wird es unten eingedrückt, sodass
es eben an der Wand sitzt. Bei der Demontage wird das
Bedienfeld unten etwas herausgezogen und angehoben.
Pos. Beschreibung
1 Gehäuse für Bedienfeld
2 Vorderseite des Bedienfelds
3 Berührungsfläche des Bedienfelds
4 Wandbeschlag
5 Glas für Display
