Goobay 71367 Betriebsanleitung
Mikrowellen/radar einbau-bewegungsmelder
Verwandte Anleitungen für Goobay 71367
Inhaltszusammenfassung für Goobay 71367

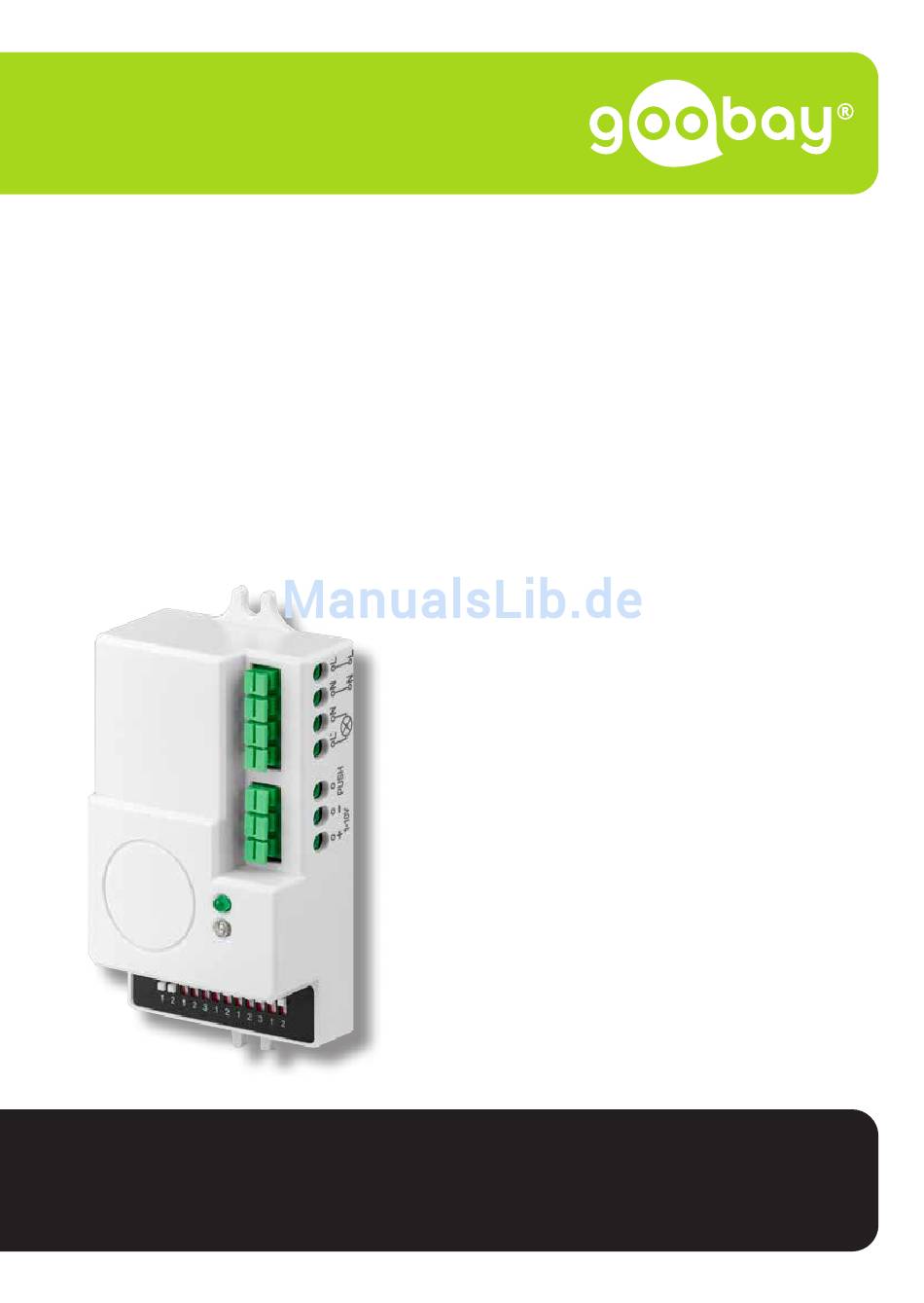

- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71367 Mikrowellen/Radar Einbau-Bewegungsmelder Flush-mounted Microwave Motion detector Détecteur de mouvement HF/Radar pour montage encastré Rilevatore di movimento a microonde/radar per incasso...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......3 USER MANUAL .........13 MODE D‘EMPLOI ........23 ISTRUZIONI PER L‘USO ......33 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ................4 1.1 Allgemeines ................. 4 1.2 Warnstufen .................. 4 Beschreibung und Funktion ............... 5 2.1 Produkt ..................5 2.2 Produktteile ................. 5 2.3 Lieferumfang ................5 2.4 Technische Daten................ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. >> Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk- tes verfügbar sein. >> Betriebsanleitung aufbewahren. >> Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen. -
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Ihr Produkt ist ein Mikrowellen-/Radar-Bewegungsmelder für den Innenbe- reich und stellt elektrotechnisches Installationsmaterial dar. Es funktioniert nach dem Doppler-Prinzip und sendet Mikrowellen aus. Diese werden von Objekten im Erfassungsbereich reflektiert und vom Sensor aus- gewertet. Bei Frequenzänderungen erfolgt die Aktivierung des angeschlos- senen Verbrauchers. Im Vergleich zu Infrarot-Bewegungsmeldern durchdringt die HF-Sensortech- nik auch Glas, Holz und Leichtbauwände und reagiert auf jede Bewegung, unabhängig von Wärme. Weiterhin ist Ihr Produkt in der Lage, über einen Helligkeitssensor die ange- schlossene Beleuchtung zu dimmen. -
Seite 5: Technische Daten
Technische Daten Spannung 220-240 V~ 50 Hz Nennlast max. 600 W Energiebedarf ~0,9 W 2-15 m (Wandmontage), Erfassungsbereich 2-8 m (Deckenmontage) Überwachungswinkel 180/360° Wand-/Deckenmontage Abschaltverzögerung 5/30 s, 1/5/10/20/30 Min. Standby-Zeit 0/10 s, 1/5/10/30 Min., 1 h, +∞ Helligkeitsempfindlichkeit 2/10/50/2000 lx Dimmbarkeit 10/20/30/50 % HF System 5,8 GHz CW Radar, ISM Band Sendeleistung <0,2 mW Deckenmontagehöhe 1,5-3,5 m (<24 °C) Bewegungserkennung... -
Seite 6: Vorbereitung
Betriebsanleitung Vorbereitung • Technische Daten aller zu verwendenden Geräte vergleichen um Kompatibilität sicher zu stellen. • Lieferumfang auf Vollständigkeit kontrollieren und Unversehrtheit sicherstellen. Installation Stromschlaggefahr • Offene Kabelenden NUR von erfahrener Elektro- fachkraft anschließen lassen. • Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern. • Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen. -
Seite 7: Installation Mit Separatem Lichtschalter
Installation mit separatem Lichtschalter Fig. 3: Installation mit separatem Lichtschalter EIN → AUS: Das Licht schaltet sich sofort aus und kann für 1 Minute nicht eingeschaltet werden, auch wenn eine Bewegung erkannt wird. Nach Ablauf dieser Frist geht der Sensor in den automatischen Modus. AUS → EIN: Das Licht schaltet auf 100% Helligkeit und geht danach in den automatischen Modus. Montage Absturzgefahr/ Sachschaden • Hilfsmittel sicher platzieren und benutzen. • Auf hinter Putz liegende, stromführende oder andere Leitungen achten und diese nicht beschädigen! Wählen Sie den Montageort nach folgenden Kriterien aus: Fig. -
Seite 8: Einstellungen
Betriebsanleitung Montieren Sie das Produkt wahlweise an der Zimmerdecke, Wand oder hinter Fertigbauwänden. Fig. 5: Montage Nehmen Sie die Einstellungen vor wie in Kapitel 7 beschrieben. Einstellungen Vorgehensweise Erfassungsbereich • Stellen Sie den erfassungsbereich zwischen 10/50/75/100 % ein. Dieser beträgt 2-15 m bei Wandmontage und 2-8 m bei Deckenmontage. -
Seite 9: Reichweite (Decken- Und Wandmontage)
Dimmniveau • Stellen Sie das Dimmniveau zwischen 10-50 % ein. Dieses bestimmt die Helligkeit des Lichtes während der Dimmphase. Reichweite (Decken- und Wandmontage) Tab. 2: Reichweite (Decken- und Wandmontage) Wartung, Pflege, Lagerung und Transport Die Produkte sind wartungsfrei. Sachschäden • Nur ein trockenes und weiches Tuch zum Reinigen verwenden. • Keine Reinigungsmittel und Chemikalien verwenden. • Kühl und trocken lagern. •... -
Seite 10: Entsorgungshinweise
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Hiermit erklärt Goobay , eine registrierte Marke der Wentronic ® GmbH, dass der genannte Funkanlagentyp der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 42 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71367 V 1.0 REV 2016-09-26 *(0,14 € / Minute aus dem deutschen Festnetz) Goobay ® (0.14 € / minute from German landline) by Wentronic GmbH (0,14 € / minute depuis un poste fixe allemand) Pillmannstraße 12 38112 Braunschweig (0,14 € / minuto dalla rete fissa tedesca) Germany Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de...
