Goobay 71365 Betriebsanleitung
Verwandte Anleitungen für Goobay 71365
Inhaltszusammenfassung für Goobay 71365

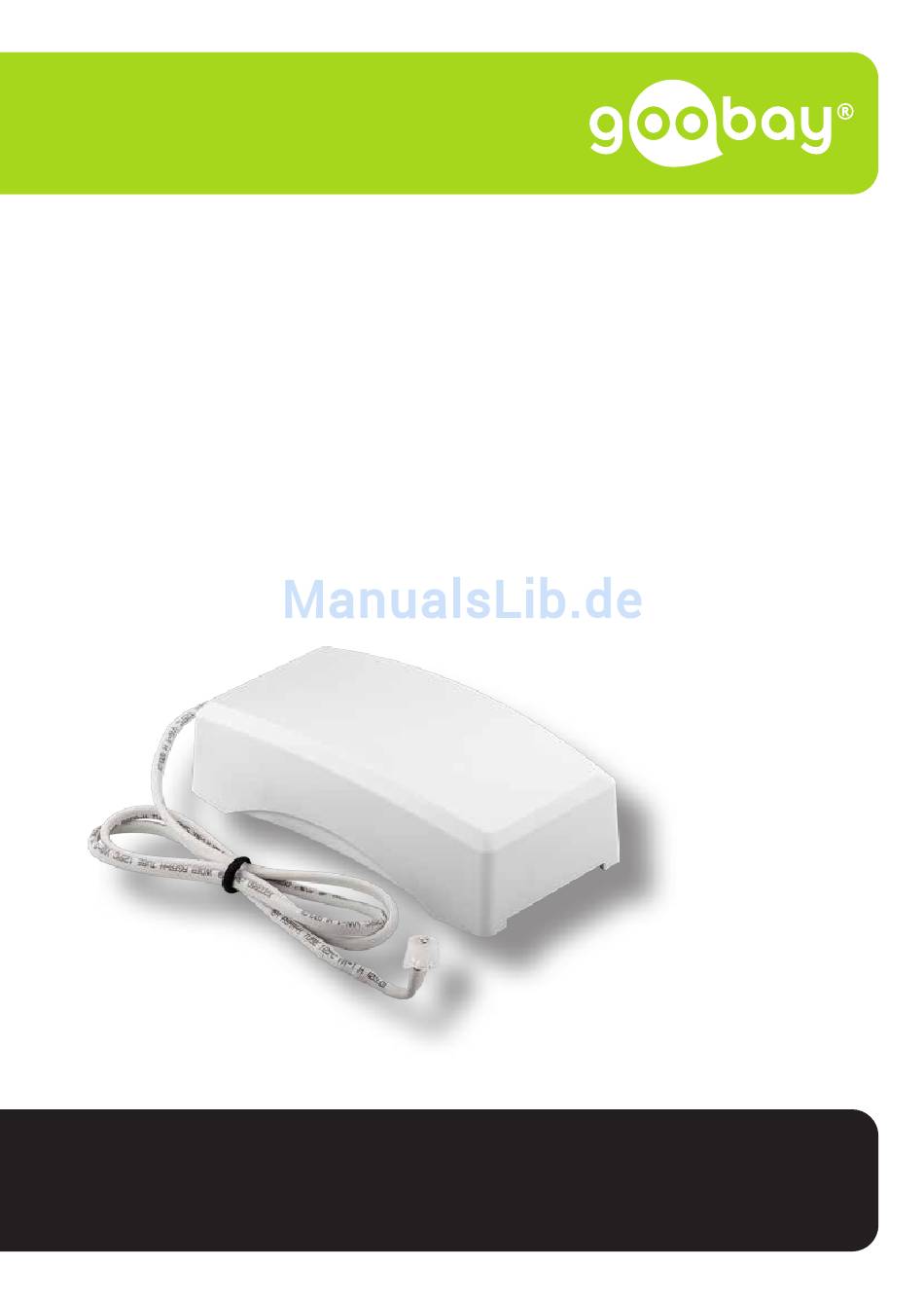

- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71365 Mikrowellen/Radar Flach-Decken-Bewegungsmelder Ceiling-mounted flat Microwave Motion Sensor Détecteur de mouvement plat HF/Radar Rilevatore di movimento piatto a microonde/radar...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......3 USER MANUAL .........11 MODE D‘EMPLOI ........19 ISTRUZIONI PER L‘USO ......27 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ................4 1.1 Allgemeines ................. 4 1.2 Warnstufen .................. 4 Beschreibung und Funktion ............... 5 2.1 Produkt ..................5 2.2 Produktteile ................. 5 2.3 Lieferumfang ................5 2.4 Technische Daten................ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. >> Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk- tes verfügbar sein. >> Betriebsanleitung aufbewahren. >> Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen. -
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Ihr Produkt ist ein Mikrowellen-/Radar-Bewegungsmelder für den Innenbe- reich und stellt elektrotechnisches Installationsmaterial dar. Es funktioniert nach dem Doppler-Prinzip und sendet Mikrowellen aus. Diese werden von Objekten im Erfassungsbereich reflektiert und vom Sensor aus- gewertet. Bei Frequenzänderungen erfolgt die Aktivierung des angeschlos- senen Verbrauchers. Im Vergleich zu Infrarot-bewegungsmeldern durchdringt die HF-Sensortech- nik auch Glas, Holz und Leichtbauwände und reagiert auf jede Bewegung, unabhängig von Wärme. Produktteile Fig. 1: Produktteile Abdeckkappe Anschlussklemmen Gehäuse Sensor Helligkeitsempfindlichkeit Auslöseempfindlichkeit Ausschaltverzögerung Lieferumfang Mikrowellen/Radar Flach-Decken-Bewegungsmelder, Betriebsanleitung... -
Seite 5: Technische Daten
Technische Daten Spannung 220-240 V~ 50 Hz Standby-Leistung ≤0,5 W max. 1200 W (Glühlampe), Nennlast max. 300 W (Energiesparlampe) Energiebedarf ~0,9 W Überwachungsbereich 2-16 m (<24 °C) Überwachungswinkel 360° Wand-/Deckenmontage Abschaltverzögerung 10±3 s ~ 12±1 Min. Helligkeitsempfindlichkeit <3-2000 lx / Tag und Nacht ( HF System 5,8 GHz CW Radar, ISM Band Sendeleistung <0,2 mW Deckenmontagehöhe 1,5-3,5 m Bewegungserkennung 0,6-1,5 m/s Schutzart... -
Seite 6: Installation
Betriebsanleitung Installation Stromschlaggefahr • Offene Kabelenden NUR von erfahrener Elektro- fachkraft anschließen lassen. • Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern. • Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen. Die verwendeten Stromkabel sollten einen Mindestquerschnitt von 1,0 mm² besitzen. Folgende Anschlüsse werden an der Lüsterklemme des Produkts vorgenommen. 1. Entfernen Sie die Abdeckkappe. 2. Schließen Sie Ihre Verbraucher (LOAD) wie abgebildet an. Bei der Verwendung mit mehreren Verbrauchern müssen diese parallel verdrahtet werden. - Seite 7 Fig. 3: Montageort • Die Oberfläche muss stabil sein. • Das Produkt muss absolut gerade befestigt werden. • Pflanzen, Straßenbeleuchtungen, reflektierende Flächen oder sich willkürlich bewegenden Objekte dürfen sich nicht im Erfassungsbe- reich befinden. • Die empfohlene Montagehöhe beträgt 1,5-3,5 m. 2. Verstauen Sie den Bewegungsmelder beispielsweise hinter Trockenbau- wänden. Fig. 4: Montage 3. Nehmen Sie die Einstellungen vor wie in Kapitel 7 beschrieben. 4. Montieren Sie die Abdeckkappe.
-
Seite 8: Einstellungen
Betriebsanleitung Einstellungen Fig. 5: Einstellungen Einstellungen vornehmen 1. Stellen Sie die Ausschaltverzögerung TIME mittels Schraubendreher zwischen 10 Sekunden und 12 Minuten ein. 2. Stellen Sie die gewünschte Auslöseempfindlichkeit LUX mittels Schrau- bendreher ein. Die eingestellte Beleuchtungsstärke in LUX ist die Reaktionsgrenze, unter- halb der der Bewegungsmelder auslöst. Soll dieser nur nachts auslösen, muss dieser auf 3 LUX eingestellt werden. Soll der Bewegungsmelder tags und nachts auslösen, stellen Sie ihn auf das Sonnensymbol ein. -
Seite 9: Wartung, Pflege, Lagerung Und Transport
Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Hiermit erklärt Goobay , eine registrierte Marke der Wentronic ® GmbH, dass der genannte Funkanlagentyp der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung... - Seite 36 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71365 V 2.1 REV 2016-11-08 Goobay ® *(0,14 € / Minute aus dem deutschen Festnetz) by Wentronic GmbH (0.14 € / minute from German landline) Pillmannstraße 12 (0,14 € / minute depuis un poste fixe allemand) 38112 Braunschweig (0,14 € / minuto dalla rete fissa tedesca) Germany Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
