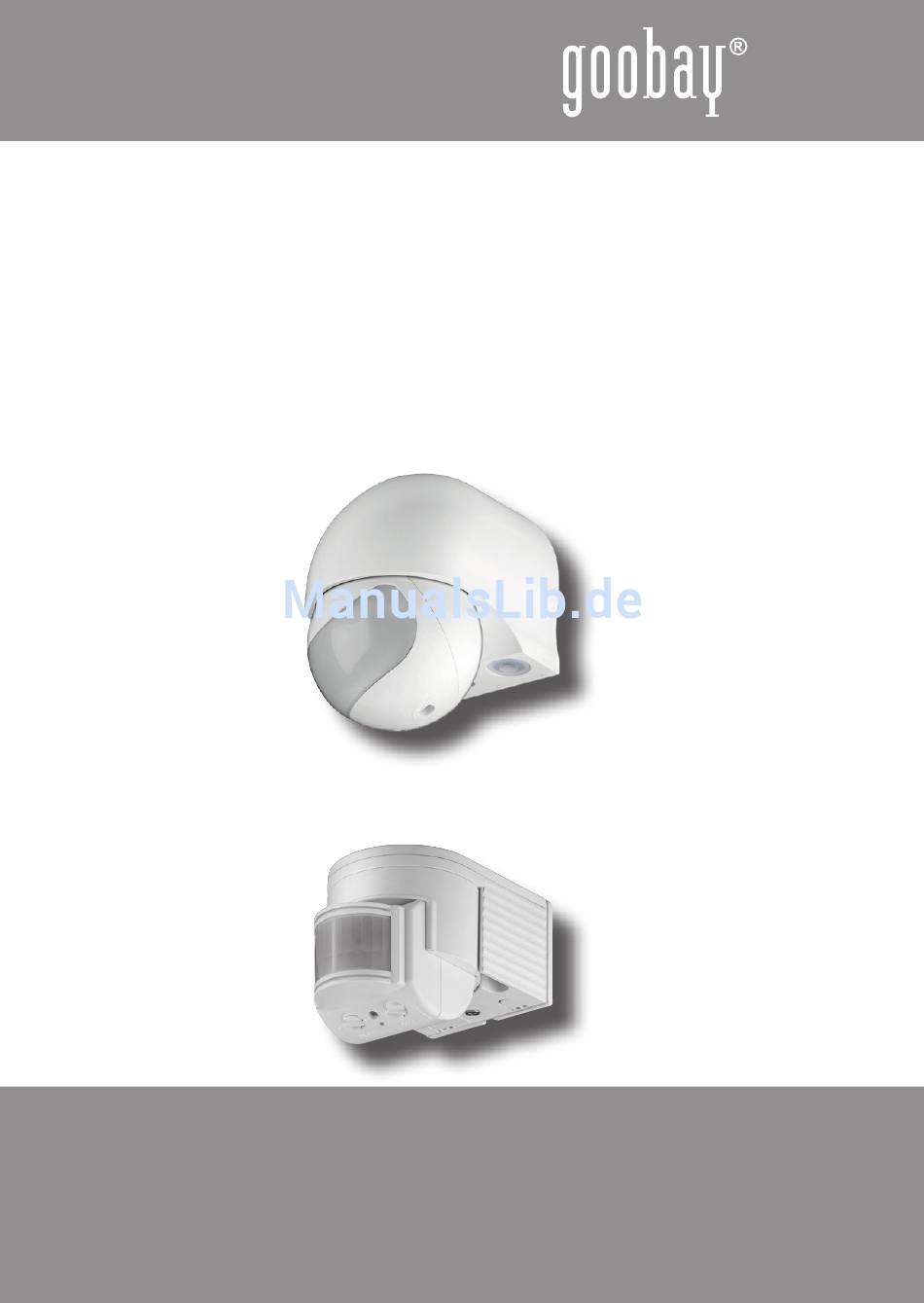

- Seite 1 Infrarot-Bewegungsmelder IP44 infrared motion sensors iP44 Bewegungsmelder ODA (weiss) slim Art.No. 95174 Bewegungsmelder ODA (weiss) Art.No. 95175 Betriebsanleitung User‘s Manual...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Infrarot-Bewegungsmelder IP44 ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. - Seite 3 ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen! ACHTUNG! Verletzungsgefahr durch herabstürzende Teile und Stoß! Achten Sie auf solide Befestigung! Befestigen Sie das Produkt in einer Mindesthöhe von 1,8 m! • Dieses Produkt ist kein Spielzeug und gehört nicht in Kinder- hände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
-
Seite 4: Beschreibung Und Funktion
Betriebsanleitung ren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewähr- leistung und Haftung“ beschrieben. • Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden. -
Seite 5: Bestimmungsgemäßer Gebrauch
95174: Sensor Leuchtdauer Lichtempfindlichkeit Kabel- Gehüseschraube schacht 95175: Sensor Leuchtdauer Lichtempfindlichkeit Kabel- Gehüseschraube schacht 3 Bestimmungsgemäßer Gebrauch: Dieses Produkt ist für die Verwendung im Heimbereich, wie in Kapitel 2 beschrieben, vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. -
Seite 6: Installation Und Bedienung
Betriebsanleitung 5 Installation und Bedienung: Installation: GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen! Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei! ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen! 1. - Seite 7 6. Befestigen Sie die Abdeckkappe mit dem Montagematerial an einer Decke oder Wand in 1,8 - 2,5 m Höhe. Achten Sie hierbei auf die Kabelführung und die seitliche Ausrichtung. Der Erfassungsbe reich ist 180° in einem Abstand von max. 12 m. Im Lieferumfang ist Montagematerial für Betonwände / -decken enthalten.
-
Seite 8: Pflege, Wartung, Lagerung Und Transport
Betriebsanleitung Bedienung: 1. Stellen Sie die Zeiteinstellung (TIME) ein. Diese legt fest, wie lange das Licht nach dem Auslösen an sein soll. 2. Stellen Sie die Empfindlich- keits einstellung (LUX) ein. Diese legt fest wie schnell der Bewegungsmelder anspricht. 6 Pflege, Wartung, Lagerung und Transport: GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen! Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise... -
Seite 9: Problembehebung
nere gelangen. • Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport. • Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschütz- ter Umgebung. -
Seite 10: Technische Daten
95174 95175 Eingangsspannung 220-240 V AC / 50 Hz Umgebungshelligkeit 3-2000 Lux min. 10+/-3 s Leuchtdauer max. 7+/-2 min. Schutzart IP44 1200 W (Glühlampe) max. Leistung 300 W (Energiesparlampe) Mindestlast Erkennungsbereich max. 12 m (<24°C) Erkennungswinkel 180° Betriebstemperatur -20 ~ +40°C rel. -
Seite 11: Entsorgungshinweise
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab. • Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. -
Seite 12: Ce-Konformitätserklärung
CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Gerät die grundlegenden Anforde- rungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber. -
Seite 14: Safety Instructions
User‘s Manual infrared motion sensors iP44 ATTENTION! Read the user`s manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this user‘s manual for clarification and only pass it on together with the product. Table of Content: Page:... - Seite 15 ATTENTION! Risk of short-circuit! Never bridge contacts! Do not put things into ventilation slots or ports! ATTENTION! Risk of injury by falling parts or impacts! Mind respectable connections! Install the product in a minimum height of 1.8 meters! • This product is not a toy and is not meant for children, because it contains small parts which can be swallowed and can injure when used inappropriately! •...
-
Seite 16: Description And Function
User‘s Manual protected against further use. Repairing, such as assembling and disassembling the housing is only allowed to skilled professionals. By repairing it yourself you will loose all warranties and there is a risk of electric shock and short circuit. •... -
Seite 17: Intended Use
95175: sensor ligthing time photosensivity cable- mounting screw drain 3 Intended Use: This product is made for home use like described in chapter 2. We do not permit using this product in other ways. Use the product only in dry interior rooms. If not attending to these regulations and notes on safety, it might causes fatal accidents, injuries and damages to persons and property. - Seite 18 User‘s Manual ATTENTION! Risk of short-circuit! Never bridge contacts! Do not put things into ventilation slots or ports! 1. Switch off the mains fuse. 2. Check with a voltage tester to be sure, all lines are really stress-free. If in doubt, a electrician must do the installation work.
- Seite 19 motion sensor cover cap Sample figure: The shape of the motion sensor can differ. 7. Install all cables as follows: phase (hot) zero conductor (ground) consumer (lamp) 8. Plug the luster terminal onto the provided lugs. 9. Connect motion sensor and cover cap and lock the connection by the Phillips head screw.
-
Seite 20: Maintenance, Care, Storage And Transport
User‘s Manual 6 Maintenance, Care, Storage and Transport: DANGER! Risk of life by electric shock! Avoid contacting mains voltages! Turn off the power of all circuits before working on the product! ATTENTION! Risk of short-circuit! Never bridge contacts! Do not put things into ventilation slots or ports! •... -
Seite 21: Specifications
220-240 V AC / 50 Hz Ambient light 3-2000 Lux min. 10+/-3 s Lighting time max. 7+/-2 min. Protection category IP44 1200 W (incandescent lamp) Max. rated load 300 W (energy-saving lamp) Minimum load Detection distance max. 12 m (<24°C) Detection angle 180°... -
Seite 22: Warranty And Liability
User‘s Manual Dimensions 96 x 90 x 68 mm 130 x 88 x 76 mm Weight 194 g 272 g 9 Warranty and Liability: • The producer grants a 2 years warranty to a new device. • As the manufacturer has no influence on installation, warranty only applies to the product itself. -
Seite 23: Ce Declaration
Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be requested online on www.goobay.de. The mentioned directives replace all former national permissions in the European Union. All trademarks and registered brands are... - Seite 24 Revision Date 2012-06-08 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
