Goobay 79591 Betriebsanleitung

DE | EN Betriebsanleitung | User Manual
Bewegungsmelder, neigbar/schwenkbar | Motion Detector, tiltable/swivelling

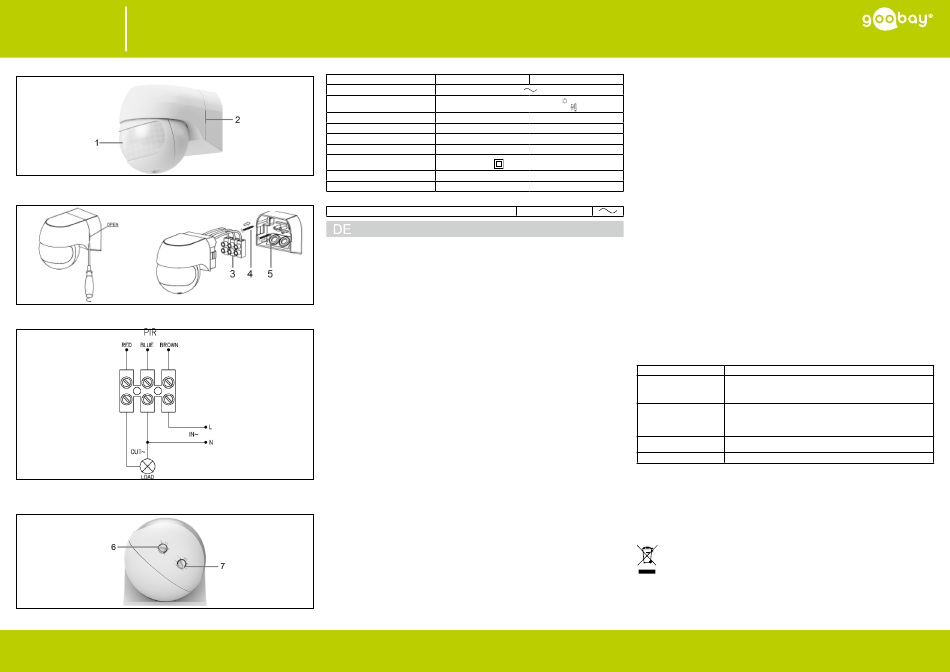

Fig. 1
Fig. 2
Fig. 3
Fig. 4
REV2025-11-21
V1.0 alw
Änderungen und Irrtümer vorbehalten. | Subject to change without notice.
Technische Daten / Specifications
Item no. 79591 (white)
Input voltage 220-240 V
800 W (incandescent lamp)
Max. load
400 W (LED / Energy saving lamp)
Minimum load | Power consumption
Detection area / angle | Mounting height max. 12 m / 180° | 1.8 - 2.5 m
Ambient brightness (adjustable)
Burn time 10 sec. ±3 sec. - 15 min. ±2 min.
Protection class | Protection level
II | IP44 (splashwater-proof)
Operating humidity | temperature < 93% RH | -20 ~ + 40 °C
Dimensions | Weight 80.2 x 68.2 x 55.5 mm | 95 g
Verwendete Symbole / Symbols used
Alternating current
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.
• Lies die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
• Bewahre die Betriebsanleitung auf.
Lebensgefahr durch Stromschlag!
Lass die Installations-, Montage-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fach-
personal ausführen. Durch unsachgemäße Installation gefährdest du:
• dein eigenes Leben,
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskiert ihr schwere Sachschäden, z.B. durch Brand. Es droht für die persönliche
Haftung bei Personen- und Sachschäden.
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
• Die anzuwendenden „5 Sicherheitsregeln": Freischalten, gegen Wiedereinschalten sichern, Spannungsfrei-
heit feststellen, Erden und Kurzschließen, benachbarte, unter Spannung stehende Teile abdecken oder ab-
schranken.
• Auswahl des geeigneten Werkzeugs, der Messgeräte und ggf. der persönlichen Schutzausrüstung
• Auswertung der Messergebnisse
• Auswahl des Elektroinstallationsmaterials zur Sicherstellung der Abschaltbedingungen
• IP-Schutzarten
• Einbau des Elektroinstallationsmaterials
• Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen
(klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen, usw.)
• Öffne niemals das Gehäuse.
• Modifiziere das Produkt und Zubehör nicht.
• Stecke keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung
gesichert werden.
• Benutze das Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Vermeide extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen so-
wie Vibrationen und mechanischen Druck.
• Wende dich bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Be-
gleitdokumentation behebbaren Problemen, an Händler oder Hersteller.
• Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne des Verbandes der Sachversicherer
(VdS) geeignet. Sie können Fehlalarme auslösen, wenn der Montageort ungünstig gewählt wurde.
• Verwende nur EN 60998-2-1 und EN 60998-2-2 geprüfte Anschlussklemmen.
• Befolge die örtlichen Installations- und Bauvorschriften.
Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränkten Fähigkeiten geeignet.
• Sichere die Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung.
• Installiere das Produkt so, dass keine Personen oder Sachen z. B. durch Herabstürzen, Stolpern o. ä. verletzt
oder beschädigt werden können.
• Kontrolliere regelmäßig den festen Sitz des Produktes / der Schrauben.
2 Beschreibung und Funktion
2.1 Produkt
Dieses Produkt ist ein Bewegungsmelder für den Außenbereich zur Aufputz-Wandmontage.
2.2 Lieferumfang
neig- und schwenkbarer Bewegungsmelder, Betriebsanleitung, Montagematerial (2x Schrauben M3*30, 2x Dübel)
2.3 Bedienelemente
Siehe Fig. 1., Fig. 2., Fig. 4.
1 Sensor 5 Montagesockel (hintere Abdeckung)
2 Gehäuseöffnung 6 Regler für Lichtempfindlichkeit
3 Lüsterklemme mit Anschlusskabeln 7 Regler für Leuchtdauer
4 Montageschraube
3 Bestimmungsgemäßer Gebrauch
Dieses Produkt ist gegen Spritzwasser und Berührung durch Fremdkörper ≥ Ø1 mm geschützt. Dieses Produkt ist aus-
schließlich für den privaten Gebrauch und den dafür vorgesehenen Zweck geeignet. Dieses Produkt ist nicht für den
gewerblichen Gebrauch bestimmt. Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den „Sicherheits-
hinweisen" beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen
und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen.
- 1 -
4 Vorbereitung
1. Kontrolliere den Lieferumfang auf Vollständigkeit und Unversehrtheit.
79592 (black)
2. Vergleiche die technischen Daten aller zu verwendenden Geräte und stelle die Kompatibilität sicher.
, 50/60 Hz 5 Montage und Anschluss
VORSICHT! Absturzgefahr
• Platziere und benutze Hilfsmittel - z. B. Leitern - sicher. Achte auf die Montagehöhe von 1,8 - 2,5 m Höhe.
1 W | ~ 0.5 W Wähle den Montageort nach folgenden Kriterien aus:
• Lüftungsöffnungen dürfen nicht in der Nähe sein.
• Wärmequellen wie Heizungsschächte oder Klimaanlagen dürfen nicht in der Nähe sein.
• Pflanzen, Straßenbeleuchtungen, reflektierende Flächen, Klimaanlagenöffnungen oder sich willkürlich bewe-
< 3 - 2000 Lx
gende Objekte dürfen sich nicht im Erfassungsbereich befinden.
WARNUNG! Stromschlaggefahr!
• Lass die offenen Kabelenden NUR von einer erfahrenen Elektrofachkraft anschließen.
• Berühre keine spannungsführenden Teile!
• Schalte vor Bohrarbeiten und Arbeiten am Gerät immer alle Stromkreise spannungsfrei!
• Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern.
• Kontrolliere mit einem Spannungsprüfer, ob die zu verdrahtenden Leitungen wirklich spannungsfrei sind.
1. Löse z. B. mit einem passenden Flachschlitzschraubendreher den Montagesockel (5) vom Bewegungsmel-
der (siehe Fig. 2).
Der Montagesockel (5) kann entfernt werden. Die Kabelenden sowie die Lüsterklemme liegen frei.
2. Befestige den Montagesockel (5) mit dem Montagematerial an einer Wand. Achte hierbei auf die Kabelführung
IEC 60417- 5032
und die Montagehöhe von 1,8 - 2,5 m.
3. Schließe die Kabel wie in Fig. 3 an.
4. Stecke die Lüsterklemme mit den Anschlusskabeln (3) auf die dafür vorgesehene Haltenase.
5. Setze den Bewegungsmelder auf den Montagesockel.
6. Richte den Bewegungsmelder im gewünschten Winkel aus.
7. Schalte die Sicherung wieder ein.
6 Bedienung
Am Bewegungsmelder kann man die Lichtempfindlichkeit und die Leuchtdauer einstellen (Fig. 4). Hierfür kannst du
z. B. einen kleinen Flachschlitzschraubendreher verwenden.
6.1 Lichtempfindlichkeit einstellen
Stelle die Lichtempfindlichkeit ein, indem du den Regler für Lichtempfindlichkeit (6) in die gewünschte Position drehst.
Du kannst zwischen folgenden Einstellungen wählen: 3, 30 und 300 LUX.
3 LUX - Der Bewegungsmelder reagiert bereits bei Dunkelheit oder starker Dämmerung
30 LUX - Der Bewegungsmelder reagiert bei schwachem Tageslicht
300 LUX- Der Bewegungsmelder reagiert bei hellem Tageslicht
Wenn der Regler auf der Position ☼ steht, ist der Bewegungsmelder tagsüber und nachts aktiv.
1. Drehe den Regler für Lichtempfindlichkeit (6) auf die gewünschte Position.
6.2 Leuchtdauer einstellen
Stelle die Leuchtdauer ein, indem du den Regler für Leuchtdauer (7) in die gewünschten Position schiebst. Du kannst
zwischen folgenden Einstellungen wählen: 10s, 30s, 90s, 3min, 7 min, 15 min
1. Drehe den Regler für Leuchtdauer (7) auf die gewünschte Position.
7 Problembehebung
Problem
Das Produkt
funktioniert nicht.
Die Empfindlichkeit ist nicht zu-
friedenstellend.
Die Leuchtdauer ist nicht zufrie-
denstellend.
Weitere Fragen
8 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG! Sachschäden
• Verwende zum Reinigen nur ein trockenes und weiches Tuch.
• Verwende keine Reinigungsmittel und Chemikalien.
• Lagere das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschütz-
ter Umgebung.
• Lagere das Produkt kühl und trocken.
• Hebe die Originalverpackung für den Transport auf.
9 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll
entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt
werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und
Umwelt nachhaltig schädigen können. Du bist als Verbraucher nach dem Elektrogesetz (ElektroG)
verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten
dazu regelt das jeweilige Landesrecht. WEEE Nr.: 82898622
79591, 79592
Abhilfe
• Prüfe, ob alle Kabel richtig angeschlossen sind.
• Prüfe die Funktion der Lampe und schalte nach abgeschlossener
Montage die Sicherung wieder ein.
• Überprüfe die Einstellungen.
• Entferne Hindernisse aus dem Erkennungsbereich.
• Bei Temperaturen > 40°C kann es zu Fehlschaltungen
kommen.
• Achte auf die korrekte Montagehöhe.
• Stelle die Lichtempfindlichkeit (LUX) ein.
• Stelle die Leuchtdauer (TIME) ein.
• Wende dich an den Händler oder Hersteller.
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany | cs@wentronic.com
Goobay®
