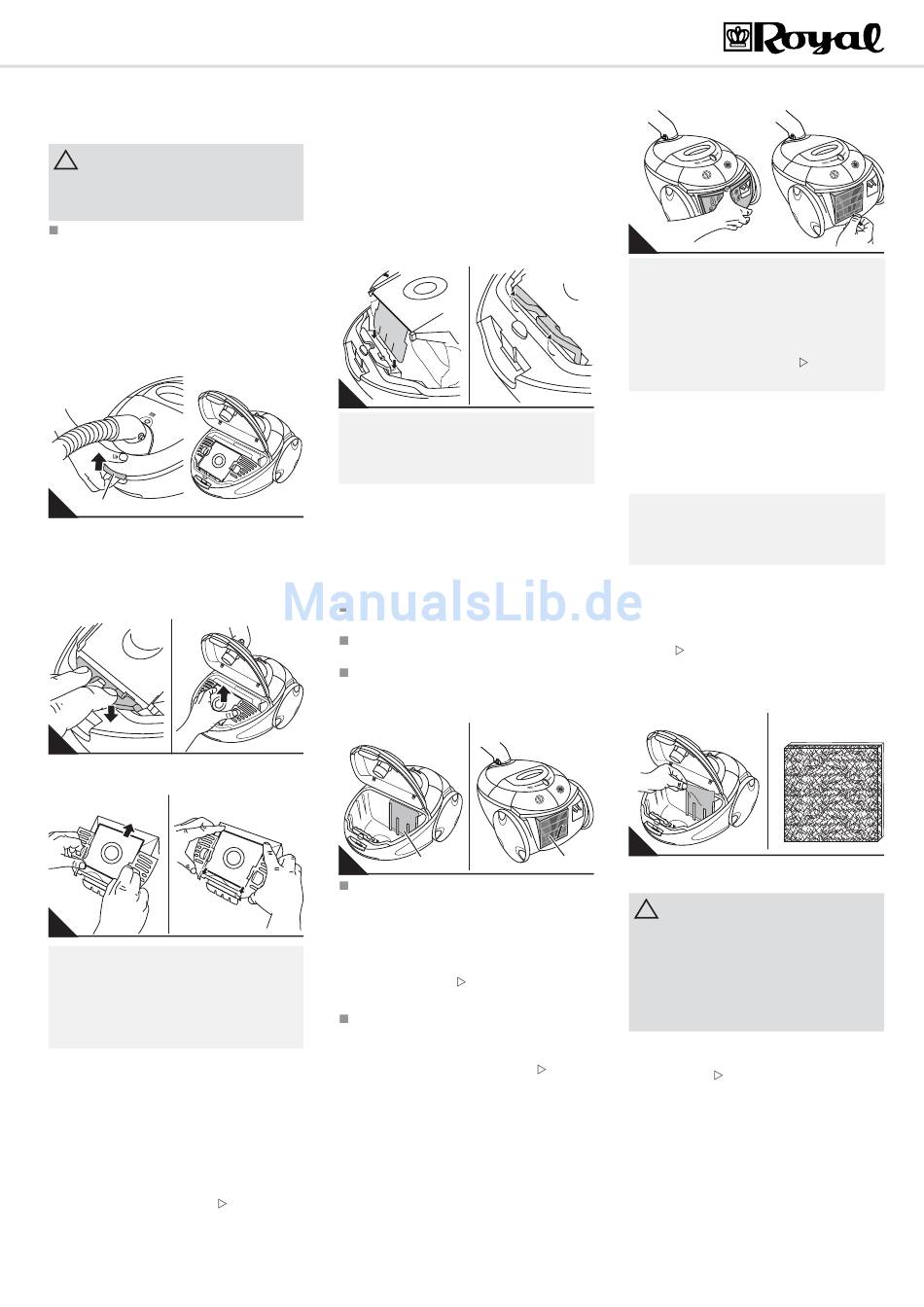

Mantenimiento
3 Mantenimiento
3.1 Cambiar la bolsa filtrante de
polvo
ATENCIÓN:
Antes de cambiar la bolsa filtrante de polvo,
desconecte el aparato. Así evitará que el
polvo dañe el aparato.
Cambie la bolsa filtrante de polvo a más
tardar, cuando el indicador de cambio de la
bolsa (fig. 1/3) muestre „rojo".
1. Abra la tapa del recinto de polvo desblo-
queándola (fig. 10/A1) y levantándola a
continuación.
2. Levante la tapa del recinto de polvo hasta
que haya encastrado perceptiblemente y
permanezca abierta por sí misma (fig. 10/B).
A
1
10
3. Oprima el seguro hacia abajo como se indi-
ca en la figura (fig. 11/A), para soltar el so-
porte de la bolsa de polvo.
4. Extraiga hacia arriba el soporte de la bolsa
de polvo junto con ésta (fig. 11/B), como se
ilustra.
A
11
5. Deslice hacia arriba la bolsa filtrante de pol-
vo fuera del soporte de la misma (fig. 12).
A
12
ADVERTENCIA:
El contenido de la bolsa filtrante de polvo
puede ser eliminado con la basura doméstica,
en tanto no contenga ninguna suciedad que
esté prohibida para la eliminación con la
basura doméstica mencionada.
6. Deslice la nueva bolsa filtrante de polvo
dentro del soporte de la bolsa, como se
ilustra (fig. 12/B), hasta que apoye exacta-
mente sobre los topes (fig. 12/B, flechas)
del soporte de la bolsa.
7. Elimine los restos de polvo que eventual-
mente se encuentren en el recinto de polvo.
8. Aproveche la oportunidad, para controlar asi-
mismo el filtro de protección del motor. Cám-
bielo en caso necesario,
"Cambiar el filtro de protección del motor".
22
9. Vuelva a colocar el soporte de la bolsa de
polvo junto con la nueva bolsa filtrante de
polvo:
- Para ello introduzca el soporte de la bol-
sa de polvo en su guía (fig. 13/A).
- A continuación empuje el soporte de la
bolsa de polvo hacia abajo, hasta que el
seguro (fig. 13/B) para la tapa del recinto
de polvo sea rebatido hacia atrás liberan-
do el camino para la tapa del recinto de
polvo.
A
B
13
ADVERTENCIA:
La tapa del recinto de polvo sólo puede ser
cerrada cuando la bolsa filtrante de polvo esté
colocada correctamente.
10. Cierre la tapa del recinto de polvo. Encaja
audiblemente.
3.2 Resumen sobre los filtros
Los filtros se pueden ensuciar después de al-
gún tiempo y por ello deben ser controlados
periódicamente:
Observe los intervalos de control y de cam-
B
bio indicados abajo.
Elimine la suciedad como se describe a
continuación.
Por otra parte sustituya sin demora los fil-
tros dañados o deformados.
Están instalados los siguientes 2 filtros:
A
B
14
Filtro de protección del motor (fig. 14/1)
evita que partículas más grandes destru-
yan el motor en caso de que la bolsa filtran-
te de polvo esté dañada.
- Reemplazo: después de cada 4° cambio
de la bolsa filtrante de polvo, a más tardar
cada 6 meses ( Capítulo 3.4, "Cambiar
el filtro de protección del motor").
Filtro de evacuación (fig. 14/2)
filtra las partículas más finas del aire eva-
cuado.
- Reemplazo: cada 6 meses ( Capítulo
3.3, "Cambiar el filtro de evacuación").
3.3 Cambiar el filtro de evacuación
1. Desconecte el aparato.
2. Oprima el desbloqueo de la cubierta del fil-
tro de evacuación en su parte inferior y re-
bata la cubierta (fig. 15/A).
3. Extraiga el filtro de evacuación tirando de la
Capítulo 3.4,
cinta (fig. 15/B).
B
B
1
2
A B
15
ADVERTENCIA:
En caso de que el filtro de evacuación no
esté muy sucio, también puede ser suficiente
sacudirlo sobre un cubo de basura. Sin
embargo, recomendamos colocar un nuevo
filtro de evacuación a más tardar después de
6 meses (Número de pedido:
"Lista de piezas de repuesto").
4. Vuelva a colocar el filtro de evacuación lim-
pio o nuevo en su consola.
5. Primero enganche la cubierta del filtro de
evacuación arriba y después presione aba-
jo con fuerza hasta que encaje perceptible-
mente.
ADVERTENCIA:
Para que todo se desarrolle con más facilidad,
podrá oprimir el desbloqueo el tiempo necesa-
rio hasta que encaje la cubierta.
3.4 Cambiar el filtro de protección
del motor
1. Desconecte el aparato y extraiga el soporte
de la bolsa de polvo junto con la bolsa mis-
ma, Capítulo 3.1, "Cambiar la bolsa fil-
trante de polvo", pasos 1–4.
2. Extraiga el filtro de protección del motor ha-
cia arriba fuera del alojamiento (fig. 16/A).
A B
16
3. Enjuague manualmente a fondo el filtro de
protección del motor con agua clara y fría.
ATENCIÓN:
El filtro de protección del motor es lavable
pero no es apto para lavavajillas ni para lava-
doras. Además, no use ningún producto de
limpieza. A continuación deje secar el filtro
de protección del motor (aprox. 24 horas a
temperatura ambiente). Introdúzcalo
nuevo recién cuando esté totalmente seco.
1. Si el filtro de protección del motor hubiese
sido dañado o deformado, reemplácelo por
uno nuevo ( Capítulo 4.2, "Lista de piezas
de repuesto").
2. Vuelva a colocar el filtro de protección del
motor en su alojamiento. Preste atención a
que la capa más gruesa muestre con la es-
tructura más grosera dentro del recinto de
polvo (fig. 16/B).
3. Coloque el soporte de la bolsa de polvo con
la bolsa correspondiente y cierre la tapa del
recinto de polvo. Encaja audiblemente.
