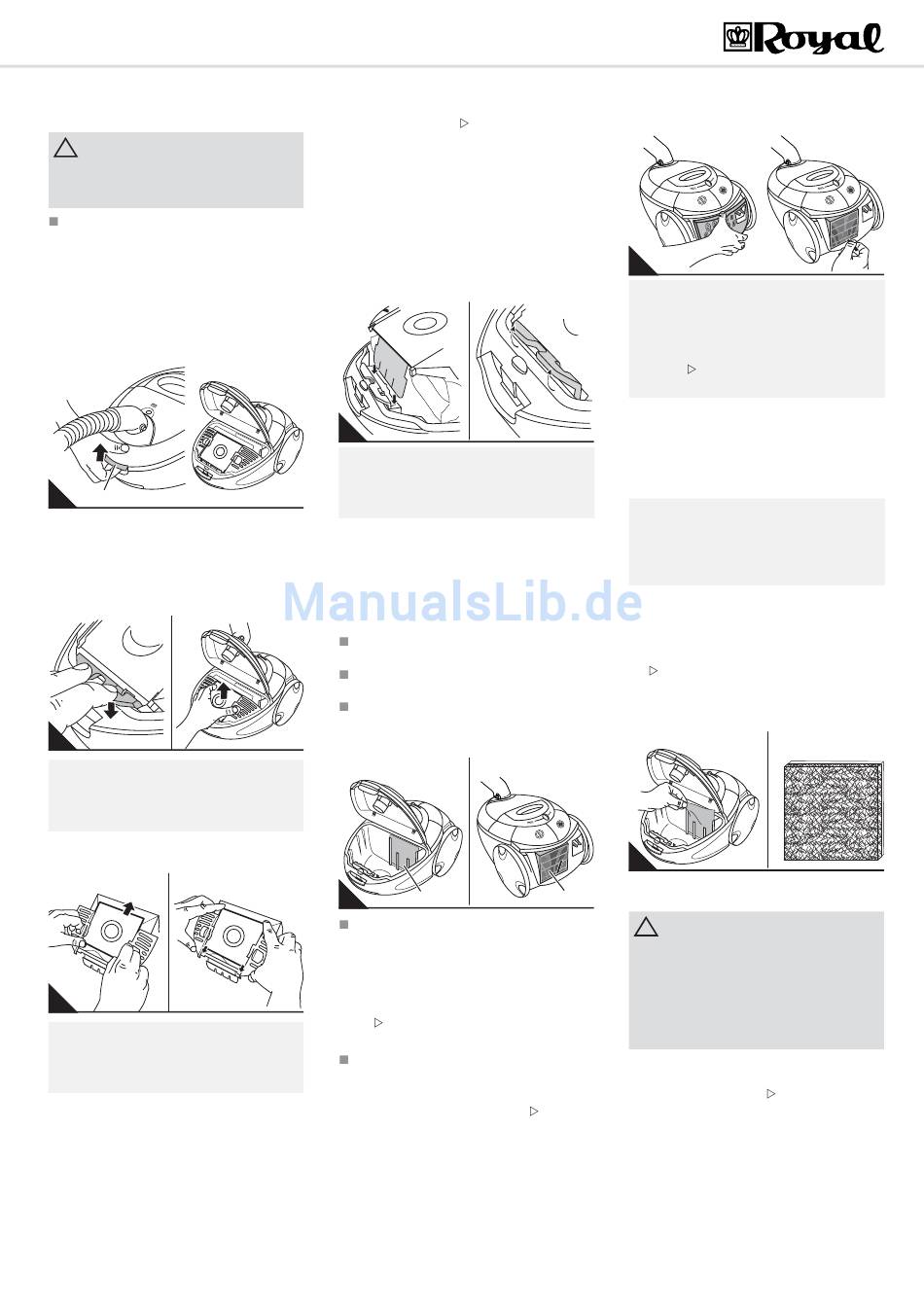

Onderhoud
3 Onderhoud

3.1 Stoffilterzak vervangen

OPGELET:
Voordat u de stoffilterzak vervangt, schakelt
u het apparaat uit. Zo voorkomt u dat stof het
apparaat beschadigt.
Vervang de stoffilterzak uiterlijk dan als het
display voor de vervanging van de stoffilterzak
(afb. 1/3) op „rood" staat.
1. Open het deksel van de stofzakruimte door
het te ontgrendelen (afb. 10/A1) en vervol-
gens open te klappen.
2. Klap het deksel van de stofzakruimte open
totdat het voelbaar vastklikt en open blijft
(afb. 10/B).
A
1
10
3. Druk de beveiliging omlaag zoals afge-
beeld (afb. 11/A), om de stofzakhouder te
verwijderen.
4. Trek de stofzakhouder met stoffilterzak zo-
als afgebeeld (afb. 11/B) naar boven uit de
stofzuiger.
A
11
AANWIJZING:
Ga bij het verwijderen van de stoffilterzak
voorzichtig te werk, zodat er geen stof uit de
stoffilterzak ontsnapt.
5. Schuif de stoffilterzak naar boven uit de
stofzakhouder (afb. 12).
A
12
AANWIJZING:
De inhoud van de stoffilterzak kunt u meege-
ven met het gewone huisvuil, voor zover
deze geen voor huisvuil verboden vuil bevat.
6. Schuif de nieuwe stoffilterzak zoals afge-
beeld in de stofzakhouder (afb. 12/B), tot-
dat de zak exact aan weerskanten tegen de
aanslag (afb. 12/B, pijlen) van de stofzak-
houder aan ligt.
7. Verwijder stofresten die zich eventueel in
de stofzakruimte bevinden.
18
8. Controleer bij deze gelegenheid meteen
ook het motorbeschermingsfilter. Vervang
het filter zonodig,
beschermingsfilter vervangen".
9. Plaats de stofzakhouder met de nieuwe
stoffilterzak weer in de stofzuiger:
- Plaats de stofzakhouder in de hiervoor
voorziene geleiding (afb. 13/A).
- Schuif de stofzakhouder dan zo ver om-
laag, dat de beveiliging (afb. 13/B) voor
het deksel van de stofzakruimte terugge-
klapt wordt en het deksel gesloten kan
worden.
A
B
13
AANWIJZING:
Het deksel van de stofzakruimte kan alleen
worden gesloten als de stoffilterzak correct
erin geplaatst is.
10. Sluit het deksel van de stofzakruimte. Het
moet hoorbaar vastklikken.
3.2 Overzicht van de filters
De filters kunnen na verloop van tijd vuil wor-
den en moeten daarom regelmatig worden ge-
B
controleerd:
Neem de hieronder aangegeven intervallen
voor controle en vervanging in acht.
Verwijder vuildeeltjes zoals navolgend be-
schreven.
Vervang beschadigde filters of vervormde
filters echter onmiddellijk.
De volgende 2 filters zijn geïnstalleerd:
A
B
1
14
Motorbeschermingsfilter (afb. 14/1)
voorkomt dat grotere deeltjes de motor on-
herstelbaar beschadigen als de stoffilterzak
defect raakt.
- Vervangen: na elke 4de vervanging van
de stoffilterzak, uiterlijk elke 6 maanden
( hoofdstuk 3.4, „Motorbeschermings-
filter vervangen").
Uitblaasfilter (afb. 14/2)
filtert zeer fijne deeltjes uit de uitgeblazen
lucht.
- Vervangen: elke 6 maanden ( hoofdstuk
3.3, „Uitblaasfilter vervangen").

3.3 Uitblaasfilter vervangen

1. Schakel het apparaat uit.
2. Druk op de onderkant van de ontgrendeling
van de uitblaasfilter-afdekking en klap de
afdekking open (afb. 15).
3. Trek het uitblaasfilter aan de band (afb. 15/
hoofdstuk 3.4, „Motor-
A
15
AANWIJZING:
B
Bij lichte vervuilingen kunt u het uitblaasfilter
gewoon uitkloppen boven een vuilnisbak. Wij
adviseren echter om uiterlijk na 6 maanden
een nieuw uitblaasfilter in te zetten (bestel-
nummer:
onderdelen").
4. Zet het gereinigde/nieuwe uitblaasfilter
5. Haak de afdekking van het uitblaasfilter
AANWIJZING:
Om het makkelijker te maken, kunt u ook -
net als bij het ontgrendelen - zo lang op de
ontgrendeling drukken, totdat de afdekking
vastklikt.
3.4 Motorbeschermingsfilter ver-
1. Schakel het apparaat uit en verwijder de
2. Trek het motorbeschermingsfilter naar bo-
B
16
3. Spoel het motorbeschermingsfilter met de
2
Het motorbeschermingsfilter is wasbaar,
maar ongeschikt voor de wasmachine of
vaatwasser. Gebruik voor de reiniging geen
reinigingsmiddelen. Laat het motorbescher-
mingsfilter vervolgens drogen (ca. 24 uur bij
kamertemperatuur). Zet het er pas weer in
als het helemaal droog is.
4. Als het motorbeschermingsfilter bescha-
5. Plaats het motorbeschermingsfilter weer
6. Zet de stofzakhouder met stoffilterzak erin
B) uit de stofzuiger.
B
hoofdstuk 4.2, „Lijst van reserve-
weer terug in de console.
eerst bovenaan vast en druk dan krachtig
op de onderkant, totdat de afdekking voel-
baar vastklikt.
vangen
stoffilterhouder met de stoffilterzak,
hoofdstuk 3.1, „Stoffilterzak
gen",stappen 1–4.
ven uit de houder (afb. 16/A).
A B
hand grondig uit met helder, koud water.
OPGELET:
digd of vervormd is, vervang het filter dan
door een nieuw filter ( hoofdstuk 4.2, „Lijst
van reserveonderdelen").
terug in de houder. Let op dat de dikkere
laag met de grovere structuur naar de stof-
zakruimte wijst (afb. 16/B).
en sluit het deksel van de stofzakruimte.
Het moet hoorbaar vastklikken.
vervan-
