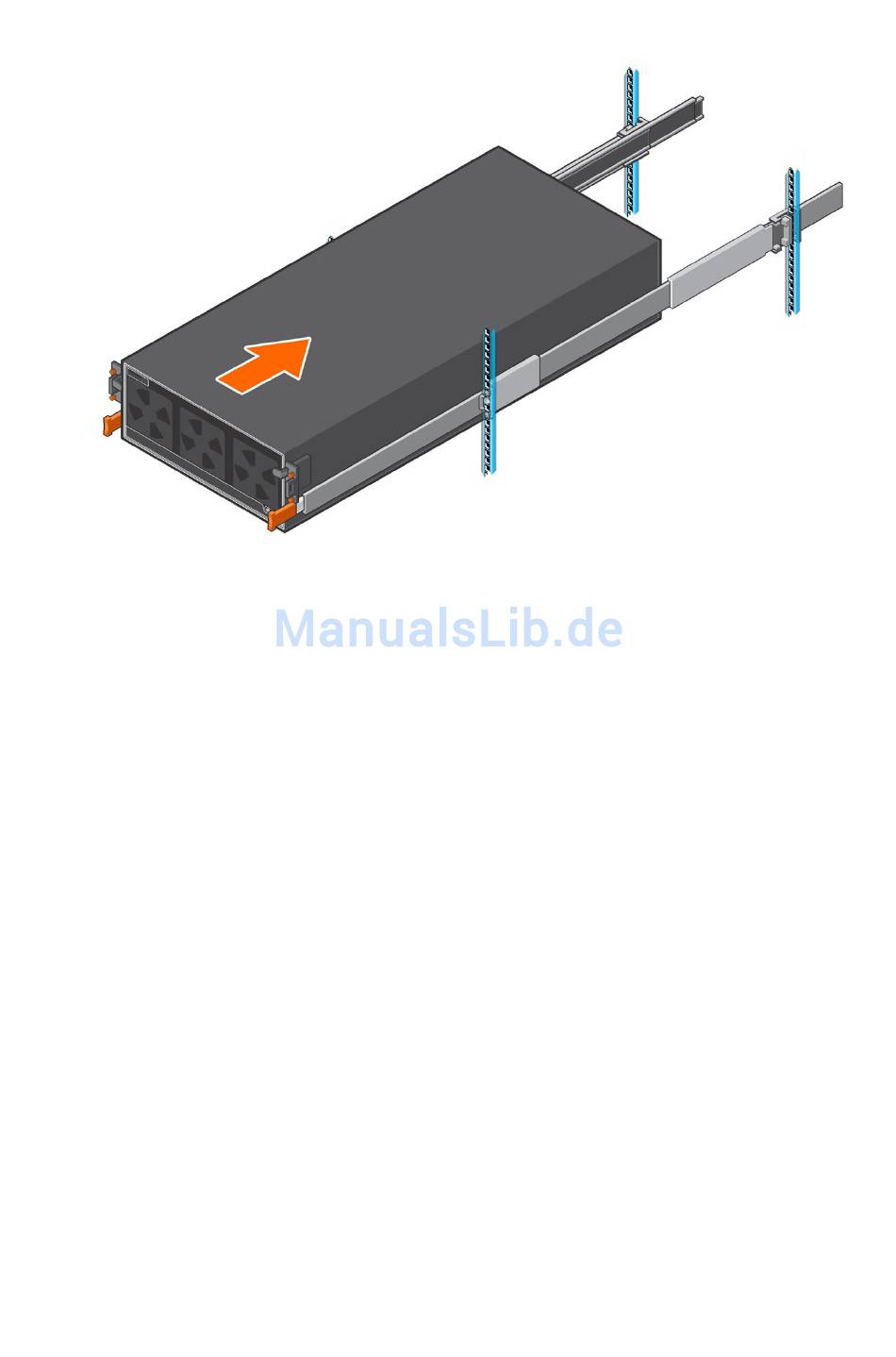

Abbildung 8. Montage des Erweiterungsgehäuse im Rack
8
Wenn die Laufwerke, Kühlungslüfter, PSUs und EMMs aus dem Erweiterungsgehäuse
entfernt wurden, bauen Sie die Komponente erneut im Gehäuse ein.
9
Sichern Sie das Erweiterungsgehäuse-Chassis und die obere Abdeckung.
a
Montieren Sie die sechs Klemmmuttern (106-569-307) in den Löchern am Rack,
die zu den Ansatzschrauben auf der Vorderseite des Erweiterungsgehäuse-
Chassis ausgerichtet sind.
b Verwenden Sie die orangefarbenen Gehäuse-Verriegelungshebel, um das
Erweiterungsgehäuse-Chassis vollständig in das Rack zu schieben.
Stellen Sie sicher, dass die selbstsichernden Riegel hineingedrückt und vollständig
eingerastet sind, um zu verhindern, dass das Erweiterungsgehäuse-Chassis aus
dem Rack rutscht.
c
Befestigen Sie das Erweiterungsgehäuse-Chassis mithilfe der orangefarbenen
Ansatzschrauben am Rack.
d Wenn die obere Abdeckung mit zwei kleinen Transportschrauben befestigt ist,
entfernen Sie sie.
e
Befestigen Sie die obere Abdeckung des Erweiterungsgehäuse-Chassis mit
Ansatzschrauben am Rack.
16
Einrichten des Erweiterungsgehäuse
