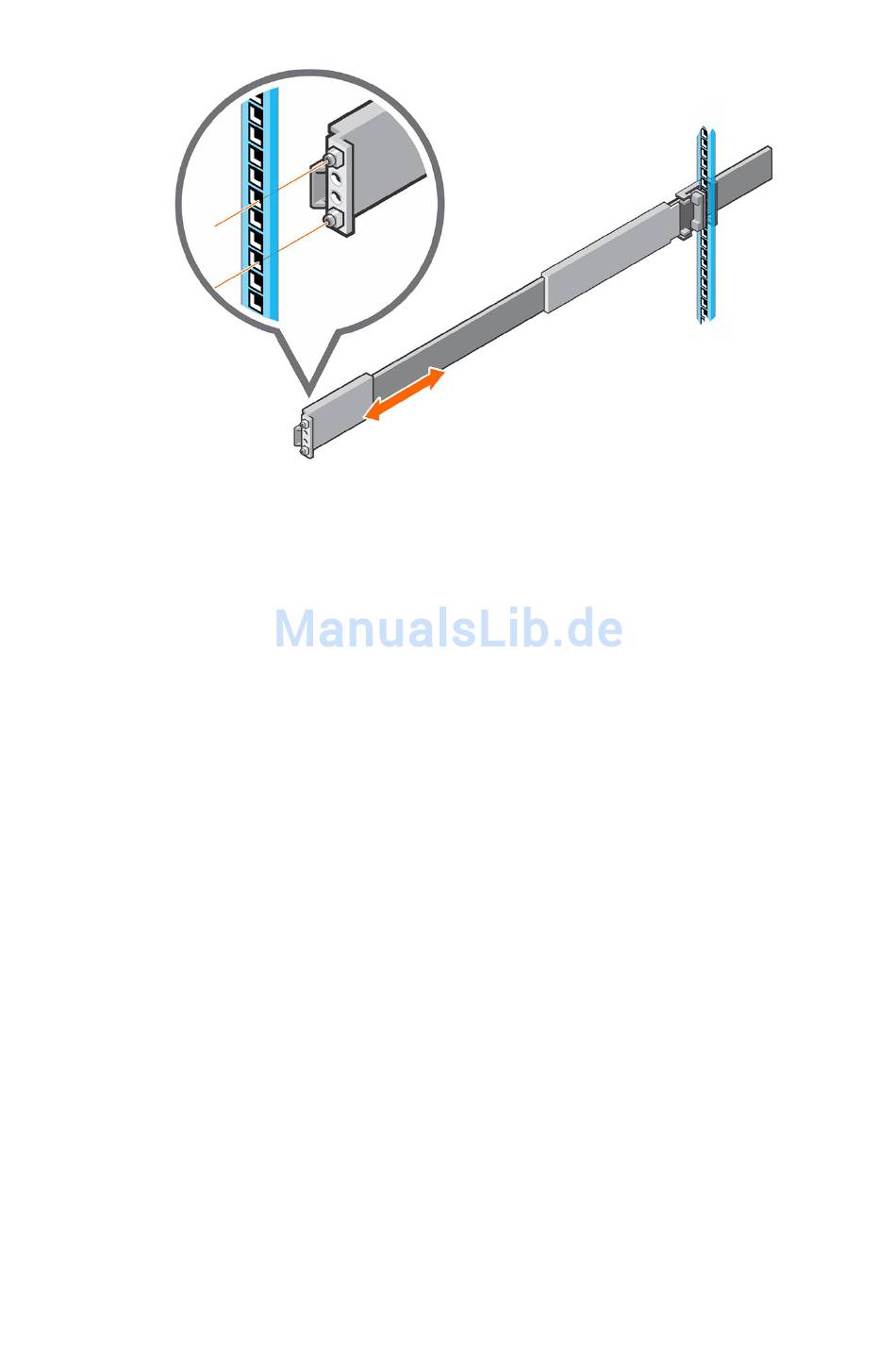

Abbildung 6. Bringen Sie die Schiene an der Vorderseite des Racks an.
4
Befestigen Sie die Schiene, indem Sie eine M5 x 10 mm Schraube (106-002-452) im
größeren der beiden Löcher an der Vorderseite der Schiene montieren.
5
Befestigen Sie die Schiene, indem Sie eine M5 x 16 mm Schraube (106-002-453) im
größeren der beiden Löcher auf der Rückseite der Schiene montieren.
6
Wiederholen Sie die Schritte 2 bis 5, um die linke Schiene zu installieren.
7
Bringen Sie das Erweiterungsgehäuse-Chassis auf den Schienen an.
a
Wenn eine mechanische Hebevorrichtung verfügbar ist, verwenden Sie die vier
Griffe, die im Lieferumfang des Erweiterungsgehäuse enthalten sind, um das
Erweiterungsgehäuse-Chassis auf eine mechanische Hebevorrichtung zu heben.
b Wenn keine mechanische Hebevorrichtung verfügbar ist, entfernen Sie die
Laufwerke, Kühlungslüfter, Netzteileinheiten (PSUs) und
Gehäuseverwaltungsmodule (EMMs) aus dem Erweiterungsgehäuse und
verwenden Sie die vier Griffe, um das Gehäuse in die Installationsposition zu
heben.
c
Fahren Sie die Rack-Schienen von der Vorderseite des Racks etwa 5 bis 8 cm
(2 bis 3 Zoll) aus und richten Sie die Schienen des Erweiterungsgehäuse-Chassis
mit den Rack-Schienen aus.
14
Einrichten des Erweiterungsgehäuse
