Tabelle 5. 1U Kabelverwaltungsfach-Schienensatz
Teil
Montage des Kabelverwaltungsfachs
Wenn Sie planen, das 1U-Kabelverwaltungsfach zu verwenden, montieren Sie das Fach vor
der Montage des SC460-Erweiterungsgehäuse.
Voraussetzung
Erforderliche Materialien:
•
Schraubenzieher (034-000-193)
•
Vier 8-32 x 0,75 Zoll Kreuzschlitz-Rändelschrauben (036-034-012)
•
Linke Schiene des 1U-Kabelverwaltungsfachs (042-034-012)
•
Rechte Schiene des 1U-Kabelverwaltungsfachs (042-034-008)
•
1U-Kabelverwaltungsfach (042-033-060)
Schritte
1
Passen Sie die Länge der Schienen (042-034-012 und 042-034-008) des U1-
Kabelverwaltungsfachs an, damit sie ans Rack passen.
2
Richten Sie die Schienen so aus, dass der Pfeil nach oben in die richtige Richtung zeigt
und sich die Seite der Schiene mit der Kennzeichnung FRONT an der Vorderseite des
Racks befindet.
3
Setzen Sie die Führungsstifte der linken und rechten Schienen in die
Montagebohrungen auf der Vorder- und der Rückseite des Racks ein.
10
Einrichten des Erweiterungsgehäuse

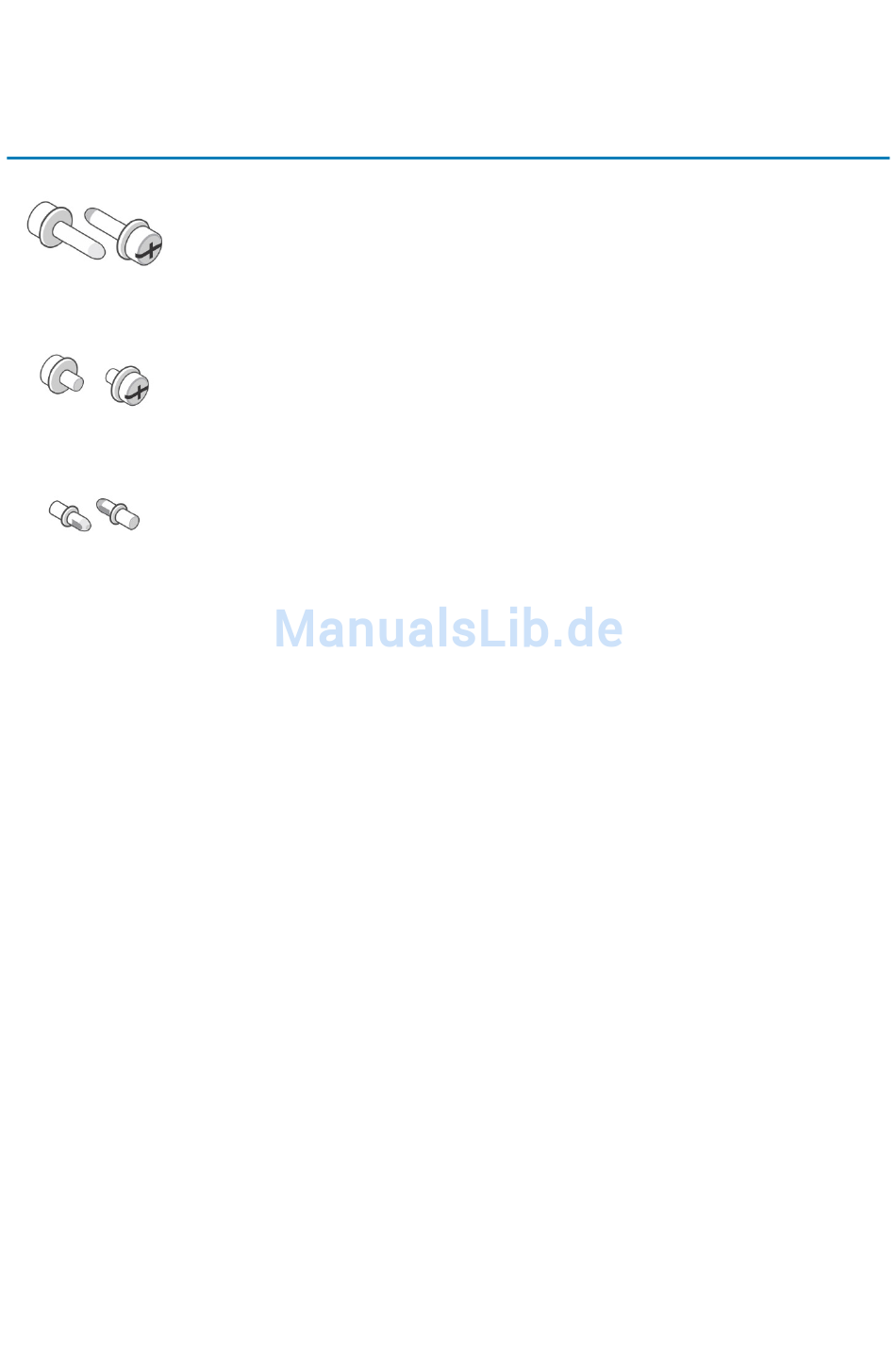

Teilenummer
036-034-012
036-034-003
036-034-004
Beschreibung
#8-32 x 3/4 Zoll Kreuzschlitzschraube (Menge: 5)
Zum Sichern der Schienen des
Kabelverwaltungsfachs an einem Rack, und zwar
unabhängig vom Rack-Typ
Führungsstift für quadratische Löcher (Menge: 9)
Ersatz-Führungsstift zur Montage von Schienen in
Racks mit quadratischen 0,375-Zoll-Löchern
Gewindeloch-Führungsstift (Menge: 9)
Ersatz-Führungsstift zur Montage von Schienen in
Racks mit Gewindelöchern
